Стрела — HITACHI LX70-7

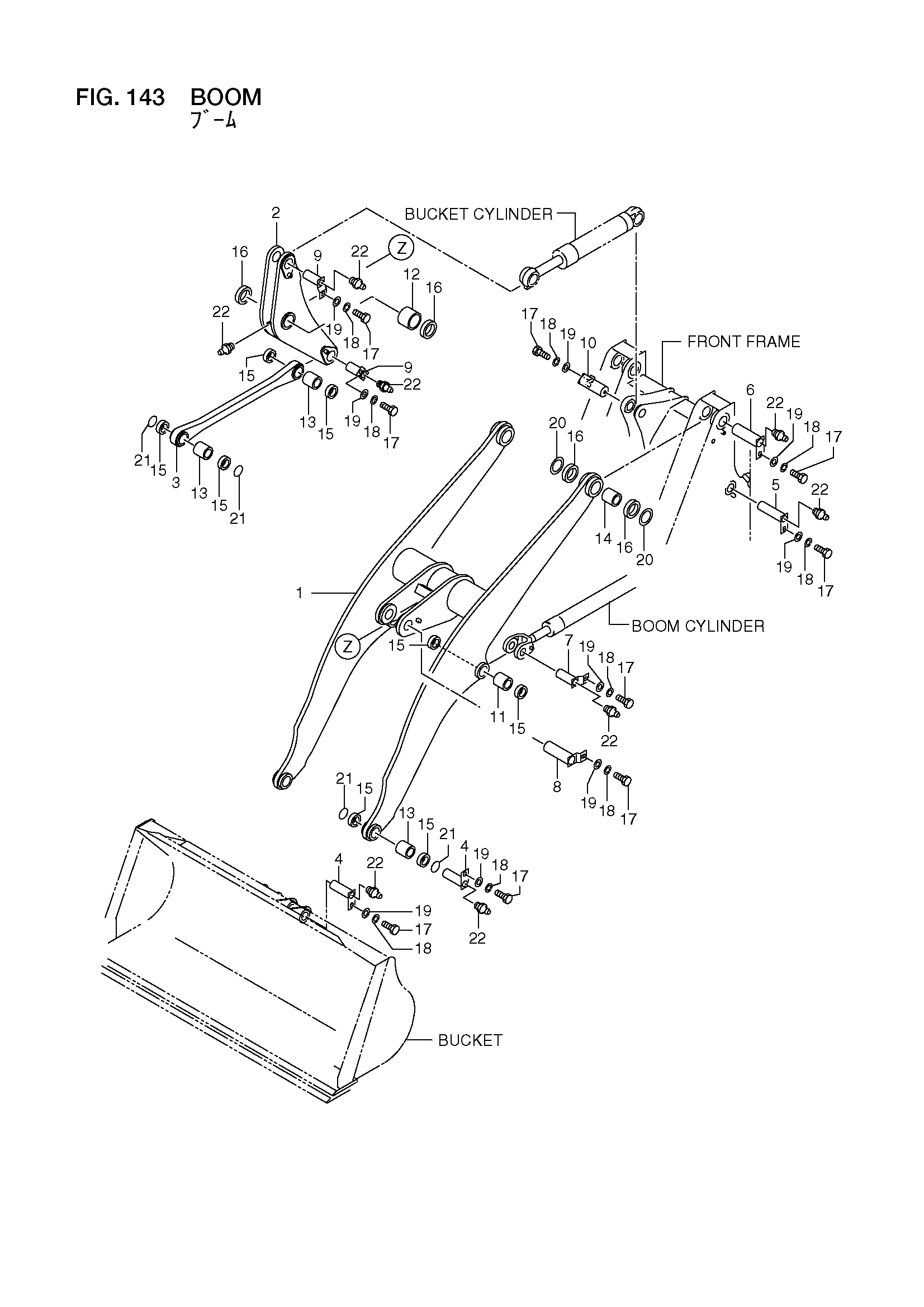

Заводская схема «Стрела» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26198-70201 | Стрела | 1 |
| 2 | 26408-72042 | Беллкранк | 1 |
| 3 | 26198-72031 | Пусхрод | 1 |
| 4 | 26408-72051 | Палец | 3 |
| 5 | 26408-72061 | Палец | 2 |
| 6 | 26408-72071 | Палец | 2 |
| 7 | 26408-72081 | Палец | 2 |
| 8 | 26408-72091 | Палец | 1 |
| 9 | 26408-72131 | Палец | 2 |
| 10 | 26198-72001 | Палец | 1 |
| 11 | 26408-72111 | Втулка | 2 |
| 12 | 26388-72241 | Втулка | 1 |
| 13 | 26388-72261 | Втулка | 4 |
| 14 | 26388-72281 | Втулка | 2 |
| 15 | 26268-72251 | Уплотнение | 12 |
| 16 | 26388-72311 | Уплотнение, пыль | 6 |
| 17 | 01116-12025 | Болт | 13 |
| 18 | 02011-00012 | Шайба | 13 |
| 19 | 26096-42351 | Шайба | 13 |
| 20 | 26508-72281 | Проставка | 0 |
| 21 | 26408-72141 | Уплотнительное кольцо | 6 |
| 22 | 04901-00100 | Штуцер, смазка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
