Гидравлический линия(стрела и ковш)(-2333) — HITACHI LX70-7

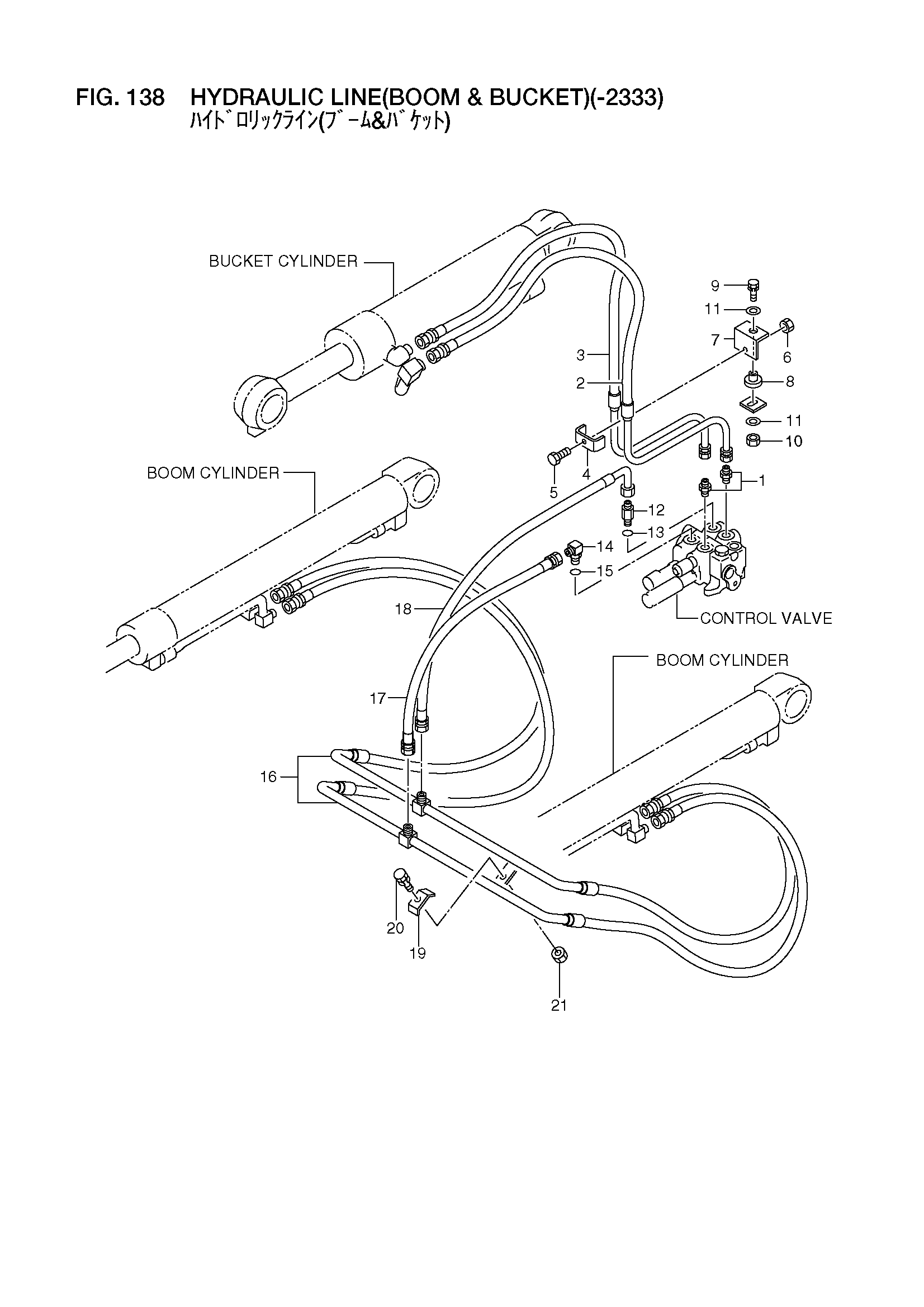

Заводская схема «Гидравлический линия(стрела и ковш)(-2333)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04134-20606 | Ниппель | 2 |
| 2 | 26407-62021 | Трубка и шланг | 1 |
| 3 | 26407-62031 | Трубка и шланг | 1 |
| 4 | 26097-62131 | Хомут | 1 |
| 5 | 01183-10050 | Болт с шайбой | 1 |
| 6 | 01401-00010 | Гайка | 1 |
| 7 | 26407-62101 | Кронштейн | 1 |
| 8 | 26407-32001 | Резиновый, крепление | 1 |
| 9 | 01183-10050 | Болт с шайбой | 1 |
| 10 | 01401-00010 | Гайка | 1 |
| 11 | 26606-52721 | Шайба | 2 |
| 12 | 26507-62441 | Ниппель | 1 |
| 13 | 03320-00290 | Уплотнительное кольцо | 1 |
| 14 | 26387-62891 | Угловой штуцер | 1 |
| 15 | 03320-00290 | Уплотнительное кольцо | 1 |
| 16 | 26387-63011 | Трубка и шланг | 2 |
| 17 | 26387-62902 | Шланг | 1 |
| 18 | 26387-62912 | Шланг | 1 |
| 19 | 26097-62131 | Хомут | 2 |
| 20 | 01183-10040 | Болт с шайбой | 2 |
| 21 | 01401-00010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
