Поворотный плуг (2/2)(ANP002) — HITACHI LX70-7

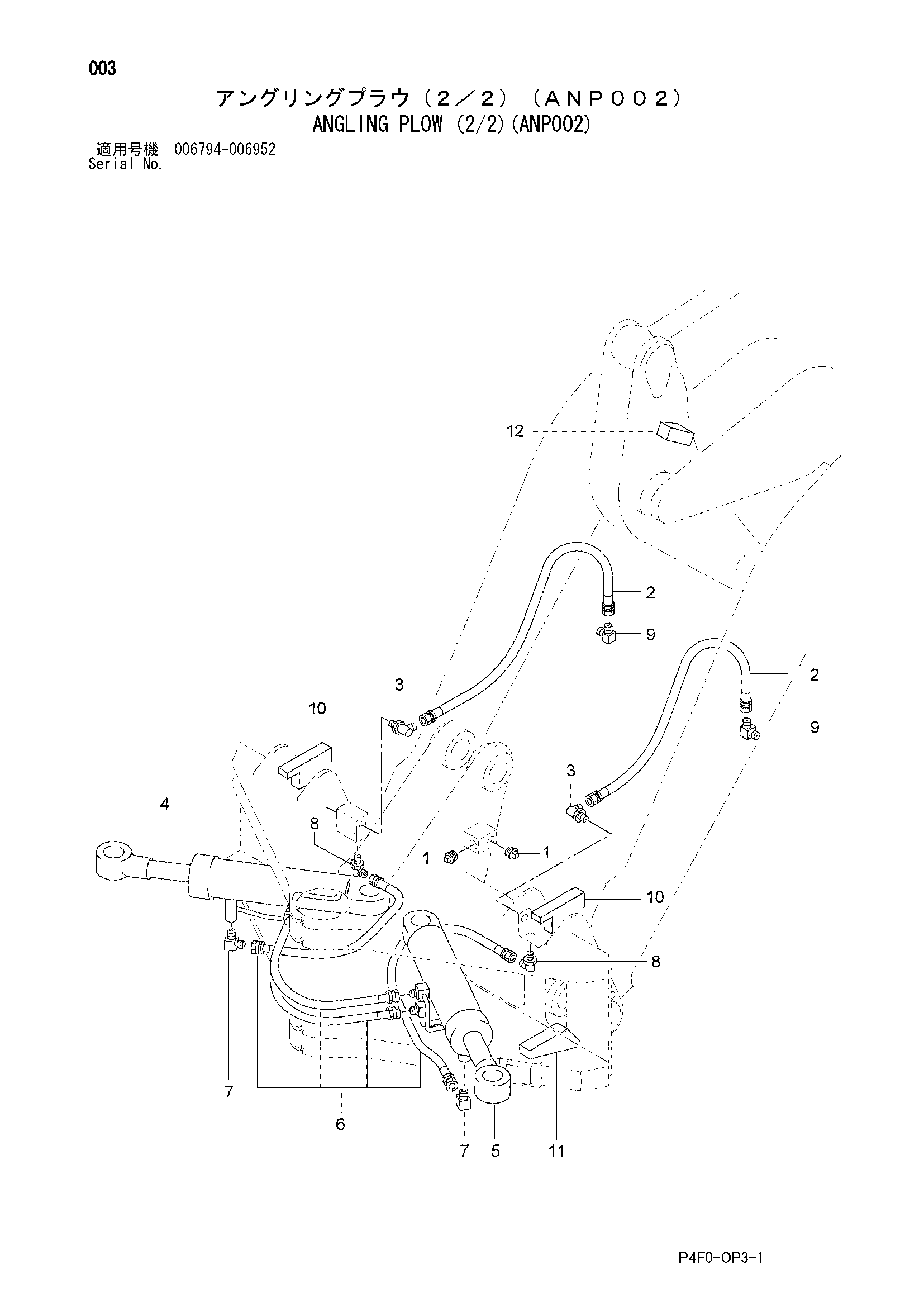

Заводская схема «Поворотный плуг (2/2)(ANP002)» для HITACHI LX70-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 56190-71212 | Поворотный плуг в сборе | 1 | |
| 1 | 04000-00400 | Пробка | 4 |
| 2 | 04531-04110 | Шланг | 2 |
| 3 | 24067-67011 | Соединение свивел | 2 |
| 4 | 56383-02041 | Гидроцилиндр в сборе (правый) | 1 |
| 5 | 56383-02051 | Гидроцилиндр в сборе (левый) | 1 |
| 6 | 56383-02091 | Шланг | 4 |
| 7 | 29817-62521 | Угловой штуцер | 2 |
| 8 | 24067-67011 | Соединение свивел | 2 |
| 9 | 21967-62461 | Угловой штуцер | 2 |
| 10 | 56403-03001 | Ограничитель | 2 |
| 11 | 56413-03011 | Ограничитель разгрузка | 2 |
| 12 | 56420-52241 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
