Лестница <открытый платформ навес> — HITACHI LX70

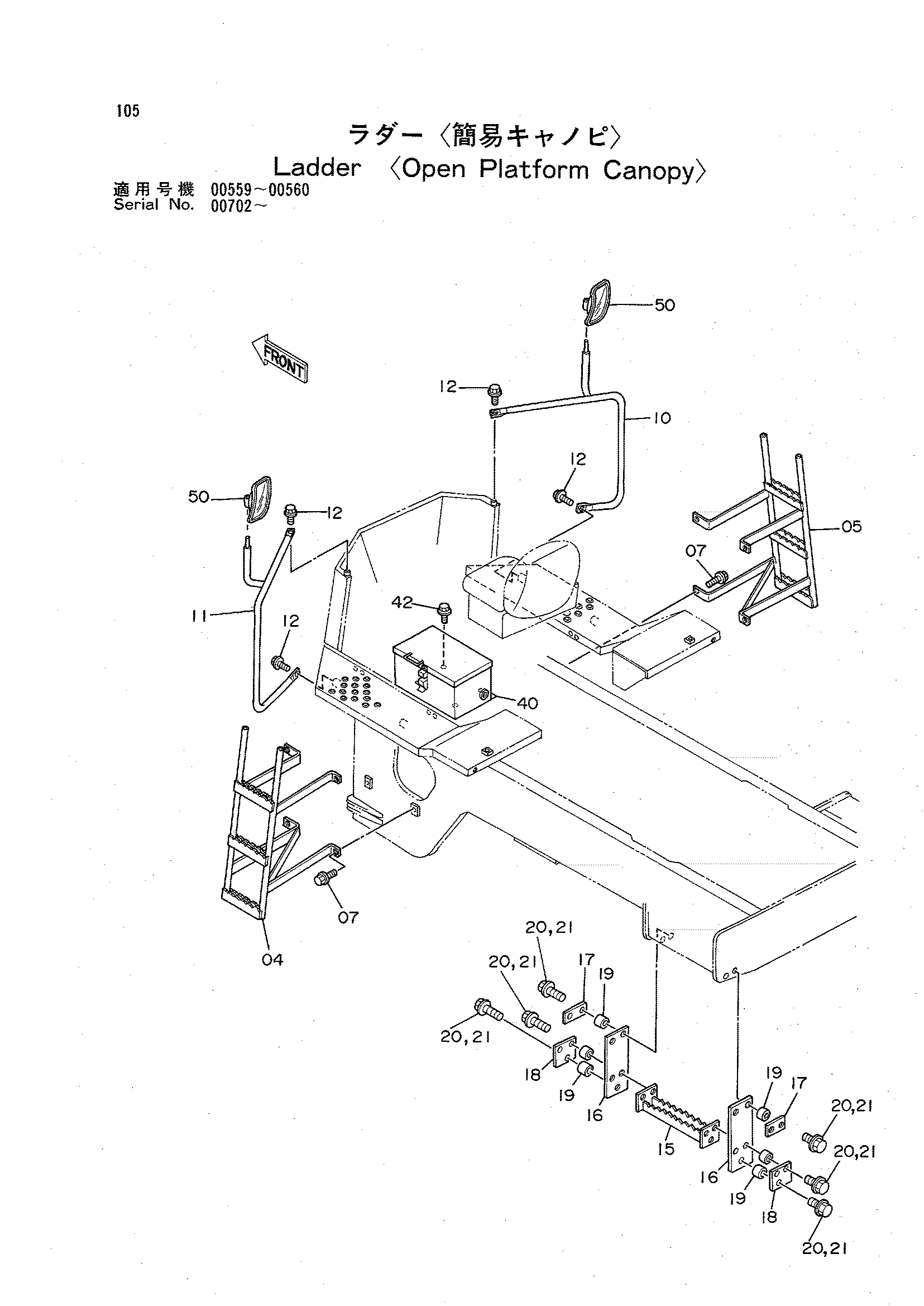

Заводская схема «Лестница <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 7024989 | Лестница | 1 |
| 05 | 7023104 | Лестница | 1 |
| 07 | J021230 | Болт с шайбой | 8 |
| 10 | 8047321 | Ханд направляющая | 1 |
| 11 | 8047320 | Ханд направляющая | 1 |
| 12 | J011230 | Болт с шайбой | 4 |
| 15 | 9736953 | Ступень | 1 |
| 16 | 4275026 | Резиновая прокладка | 2 |
| 17 | 4206651 | Пластина | 2 |
| 18 | 4231665 | Пластина | 2 |
| 19 | 4211238 | Втулка | 10 |
| 20 | J901035 замена: J011035 | Болт | 10 |
| 20 | J011035 | Болт с шайбой | 10 |
| 21 | A590910 | Пружинная шайба | 10 |
| 40 | 9106692 | Ящик для инструментов | 1 |
| 42 | J021025 | Болт с шайбой | 4 |
| 50 | 4165676 | Зеркало | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
