Погрузчик трубопроводы (рама): 2 — HITACHI LX70

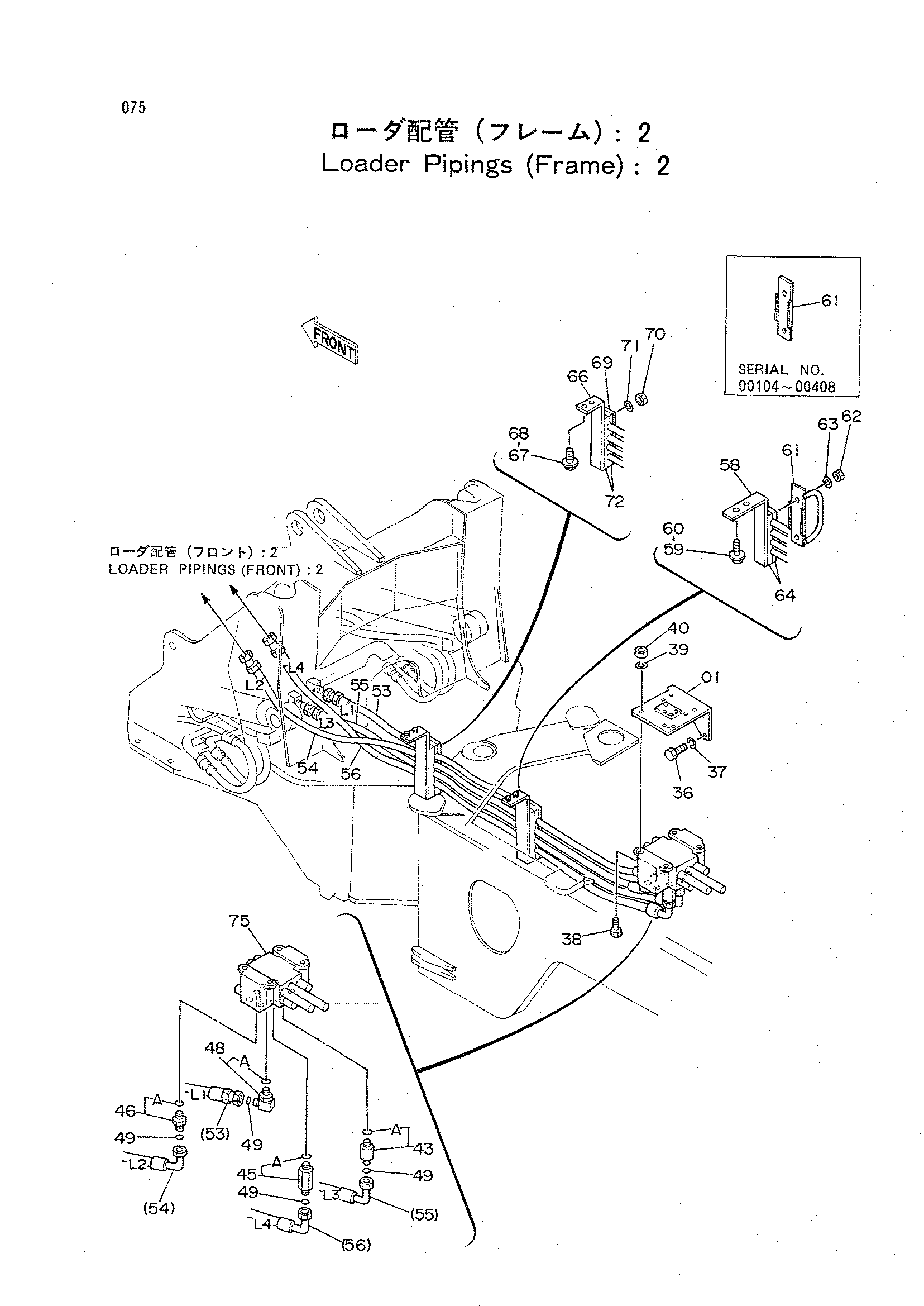

Заводская схема «Погрузчик трубопроводы (рама): 2» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8043519 | Кронштейн | 1 |
| 36 | J901225 | Болт | 3 |
| 37 | A590912 | Пружинная шайба | 3 |
| 38 | J901245 | Болт | 4 |
| 39 | A590912 | Пружинная шайба | 4 |
| 40 | J950012 | Гайка | 4 |
| 43 | 4207591 | Адаптер | 1 |
| 43A | 4044013 | Уплотнительное кольцо | 1 |
| 45 | 4207593 | Адаптер | 1 |
| 45A | 4044013 | Уплотнительное кольцо | 1 |
| 46 | 4189405 | Адаптер | 1 |
| 46A | 4044013 | Уплотнительное кольцо | 1 |
| 48 | 4189415 | Угловой штуцер | 1 |
| 48A | 4044013 | Уплотнительное кольцо | 1 |
| 49 | 4187308 | Уплотнительное кольцо | 4 |
| 53 | 4224443 | Шланг | 1 |
| 54 | 4224444 | Шланг | 1 |
| 55 | 4227087 | Шланг | 1 |
| 56 | 4207301 | Шланг | 1 |
| 58 | 8042598 | Кронштейн | 1 |
| 59 | J901225 замена: J011225 | Болт | 2 |
| 59 | J011225 | Болт с шайбой | 2 |
| 60 | A590912 | Пружинная шайба | 2 |
| 61 | 9730754 замена: 9730788 | Пластина | 1 |
| 61 | 9730788 | Кронштейн | 1 |
| 62 | J950010 | Гайка | 2 |
| 63 | A590910 | Пружинная шайба | 2 |
| 64 | 4226731 | Хомут | 2 |
| 66 | 8042599 | Кронштейн | 1 |
| 67 | J901225 замена: J011225 | Болт | 2 |
| 67 | J011225 | Болт с шайбой | 2 |
| 68 | A590912 | Пружинная шайба | 2 |
| 69 | 9730754 | Пластина | 1 |
| 70 | J950010 | Гайка | 2 |
| 71 | A590910 | Пружинная шайба | 2 |
| 72 | 4226731 | Хомут | 2 |
| 75 | 4223002 | Гидрораспределитель | 1 |
| 75 | 4217772 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
