Масляный радиатор трубопроводы (HST и погрузчик) — HITACHI LX70

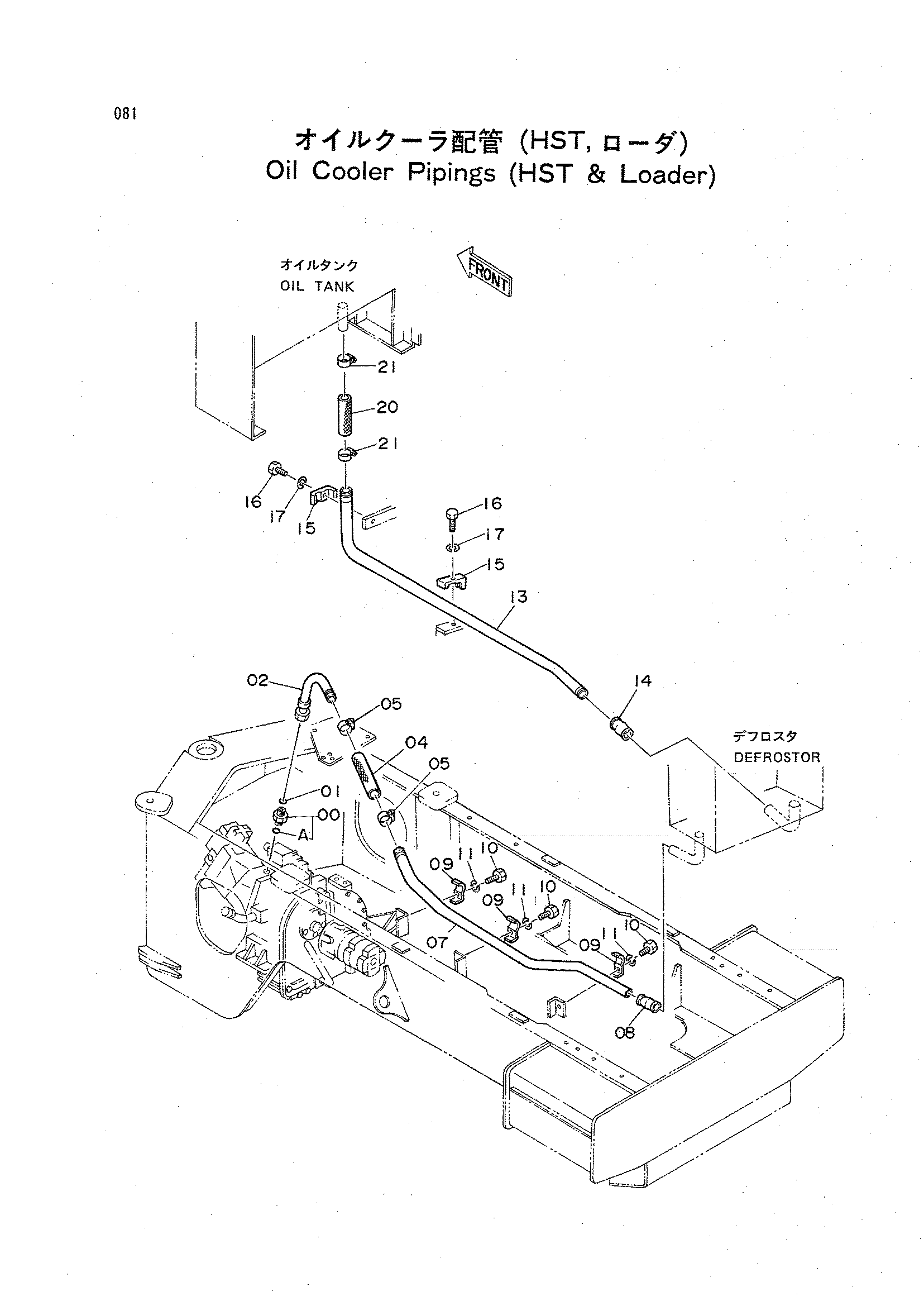

Заводская схема «Масляный радиатор трубопроводы (HST и погрузчик)» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4187188 | Адаптер | 1 |
| 00A | U12547U | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 1 |
| 02 | 9729987 | Трубка | 1 |
| 04 | 4120248 | Резиновый шланг | 1 |
| 05 | 4159681 | Хомут шланга | 2 |
| 07 | 3041720 | Трубка | 1 |
| 08 | 4073889 | Муфта | 1 |
| 09 | 4190126 | Хомут трубки | 3 |
| 10 | J901255 | Болт | 3 |
| 11 | A590912 | Пружинная шайба | 3 |
| 13 | 3041721 | Трубка | 1 |
| 14 | 4073889 | Муфта | 1 |
| 15 | 4190126 | Хомут трубки | 2 |
| 16 | J901255 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 20 | 4120248 | Резиновый шланг | 1 |
| 21 | 4159681 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
