Передний консоль <открытый платформ навес> — HITACHI LX70

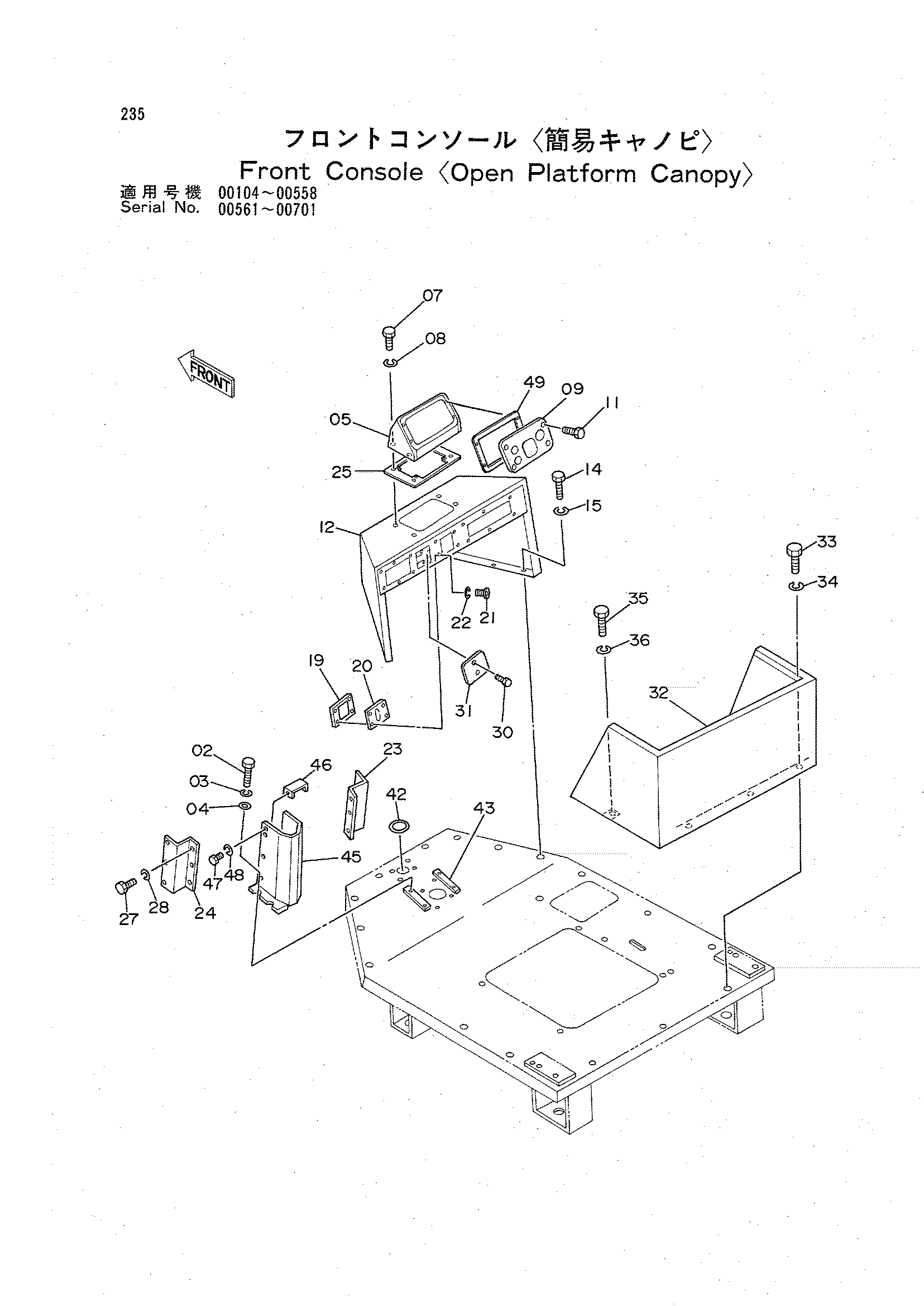

Заводская схема «Передний консоль <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901020 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 7020410 | Короб измеритель | 1 |
| 07 | J900820 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | 8043539 | Панель | 1 |
| 11 | J650614 | Винт | 4 |
| 12 | 6009634 | Крышка | 1 |
| 14 | J900820 | Болт | 8 |
| 15 | A590908 | Пружинная шайба | 8 |
| 19 | 9730053 | Пластина | 1 |
| 20 | 4221500 | Резиновая прокладка | 1 |
| 21 | M430420 | Винт | 4 |
| 22 | A590904 | Пружинная шайба | 4 |
| 23 | 3042739 | Крышка | 1 |
| 24 | 3042740 | Крышка | 1 |
| 25 | 9733338 | Манжета резиновый | 1 |
| 27 | J900816 | Болт | 12 |
| 28 | A590908 | Пружинная шайба | 12 |
| 30 | 4207790 | Винт | 2 |
| 31 | 9731963 | Крышка | 2 |
| 32 | 6009207 | Крышка | 1 |
| 33 | J900820 | Болт | 3 |
| 34 | A590908 | Пружинная шайба | 3 |
| 35 | J901016 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 42 | 4207516 | Защитный кожух | 1 |
| 43 | 4241777 | Пластина | 2 |
| 45 | 6010058 | Крышка | 1 |
| 46 | 9732776 | Крышка | 1 |
| 47 | M430513 | Винт | 2 |
| 48 | A590905 | Пружинная шайба | 2 |
| 49 | 4247768 | Манжета резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
