Радиатор — HITACHI LX70

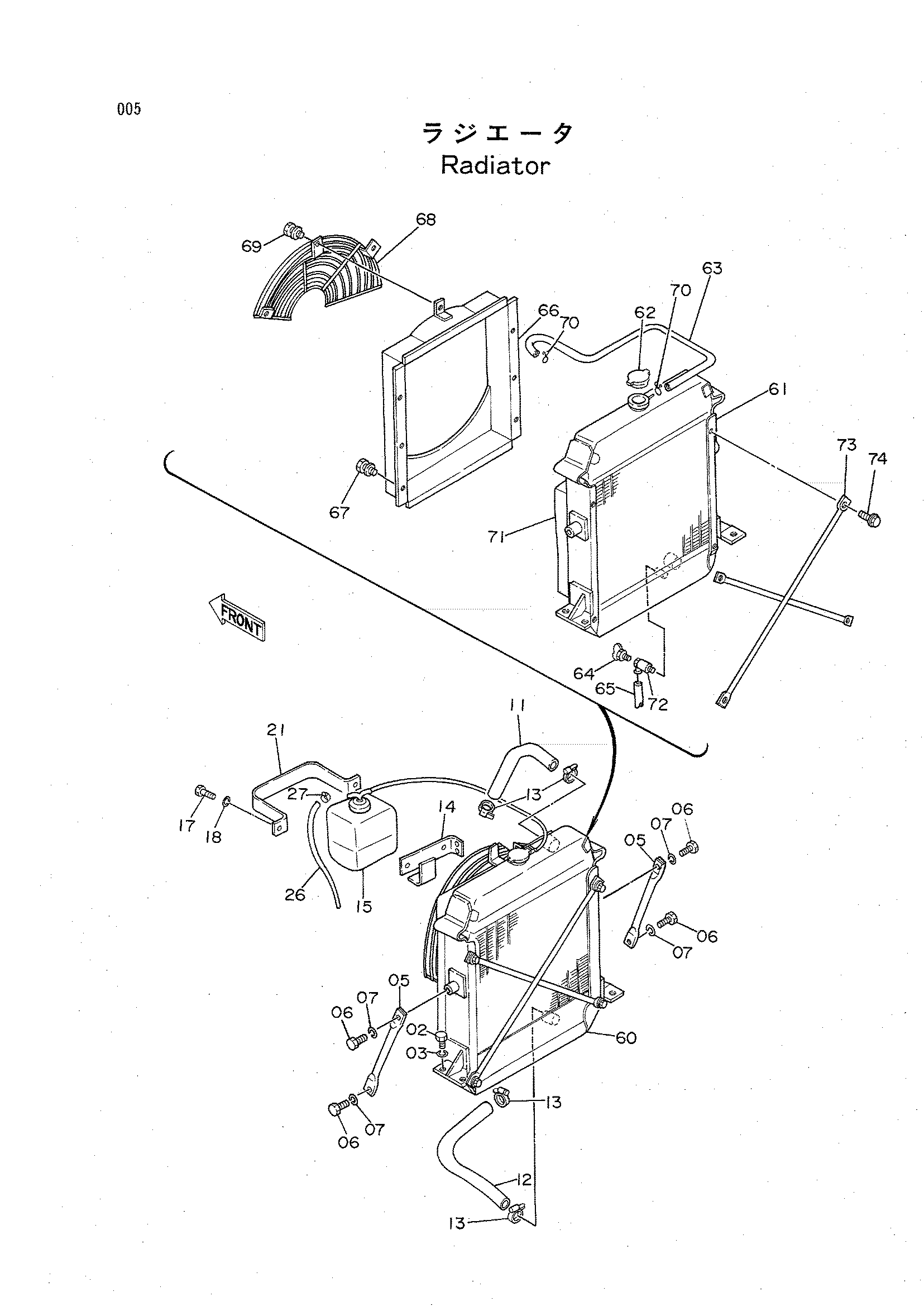

Заводская схема «Радиатор» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J901645 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 05 | 4207205 | Стойка | 2 |
| 05 | 4251398 | Стойка | 2 |
| 06 | J931635 | Болт | 4 |
| 07 | A590916 | Пружинная шайба | 4 |
| 11 | 3033912 | Водяной шланг | 1 |
| 12 | 2022253 | Водяной шланг | 1 |
| 13 | 4504199 | Хомут шланга | 4 |
| 14 | 8044343 | Кронштейн | 1 |
| 15 | 4197948 | Бак воды | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 21 | 4240070 | Хомут | 1 |
| 26 | 4142844 замена: 4244758 | Виниловый шланг | 1 |
| 26 | 4244758 | Водяной шланг | 1 |
| 27 | 4508575 | Хомут шланга | 1 |
| 60 | 4219088 замена: 4268571 | Радиатор | 1 |
| 60 | 4219088 замена: 4260323 | Радиатор | 1 |
| 60 | 4268571 замена: 4278331 | Радиатор | 1 |
| 60 | 4278331 | Радиатор | 1 |
| 61 | 4244240 замена: 4278339 | Коре радиатор | 1 |
| 61 | 4278399 | Коре радиатор | 1 |
| 62 | 4231888 | Колпачок | 1 |
| 63 | 4264297 | Водяной шланг | 1 |
| 64 | 4234599 | Кран | 1 |
| 65 | 4234600 | Трубка дренажный | 1 |
| 66 | 4244241 | Кожух | 1 |
| 67 | 4244242 | Болт | 1 |
| 68 | 4244243 | Защита вентилятор | 1 |
| 68 | 4260323 | Защита вентилятор | 1 |
| 69 | 4224349 | Болт | 3 |
| 70 | 4224350 | Зажим | 2 |
| 71 | 4244244 | Коре радиатор | 1 |
| 72 | 4201253 | Кокк дренажный | 1 |
| 73 | 4278403 | Стойка крестовина | 1 |
| 74 | J020820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
