Погрузчик рычаг управления (2-рычаг тип: 3 золотник) <открытый платформ каноп — HITACHI LX70

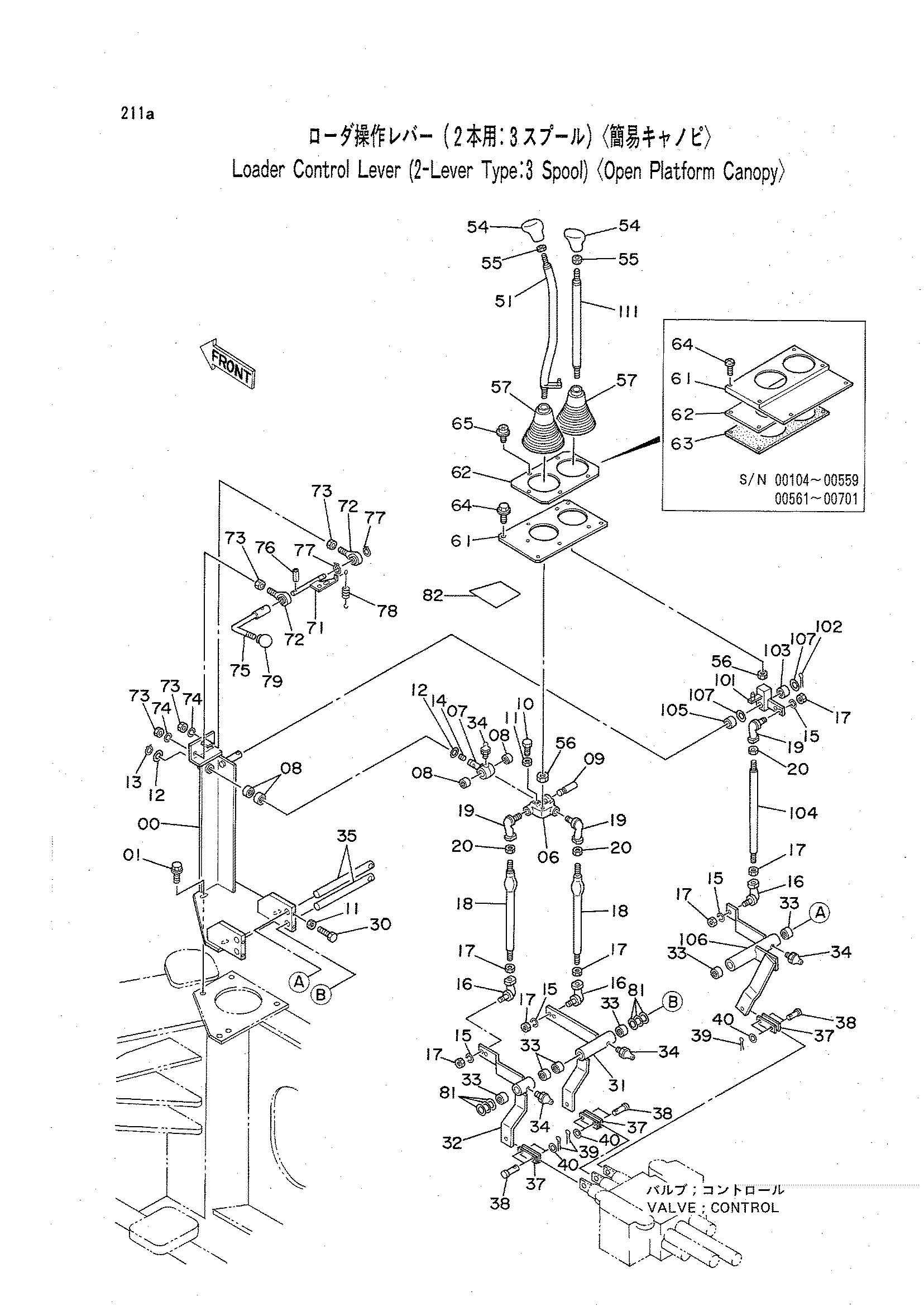

Заводская схема «Погрузчик рычаг управления (2-рычаг тип: 3 золотник) <открытый платформ каноп» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7023105 | Стойка | 1 |
| 01 | J011225 | Болт с шайбой | 4 |
| 06 | 3039108 | Бобышка | 1 |
| 07 | 3025206 | Палец | 1 |
| 08 | 4063694 | Игольчатый подшипник | 4 |
| 09 | 4086444 | Палец | 1 |
| 10 | J900822 | Болт | 1 |
| 11 | M500807 | Гайка | 5 |
| 12 | A590116 | Плоская шайба | 2 |
| 13 | 991339 | Стопорное кольцо | 1 |
| 14 | 94-2010 | Пробка | 1 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | 4056019 | Шарнир | 3 |
| 17 | J952010 | Гайка | 7 |
| 18 | 4254711 | Шток | 3 |
| 19 | 4130631 | Шарнир | 3 |
| 20 | J957010 | Гайка L | 3 |
| 30 | J900830 | Болт | 4 |
| 31 | 9729169 | Рычаг | 1 |
| 32 | 8040529 | Рычаг | 1 |
| 33 | 4063692 | Игольчатый подшипник | 6 |
| 34 | J75581 | Пресс-маслёнка | 4 |
| 35 | 4255937 | Вал | 2 |
| 37 | 9732759 | Тяга | 3 |
| 38 | 4044928 | Палец | 6 |
| 39 | A762013 | Шплинт | 6 |
| 40 | A590108 | Плоская шайба | 6 |
| 51 | 8043396 | Шток | 1 |
| 54 | 4196693 | Рукоятка | 2 |
| 55 | 4201107 | Гайка | 2 |
| 56 | J950016 | Гайка | 2 |
| 57 | 2026485 | Защитный чехол | 2 |
| 61 | 3044247 | Крышка | 1 |
| 61 | 3044247 | Крышка | 1 |
| 61 | 8051587 | Крышка | 1 |
| 61 | 8051587 | Крышка | 1 |
| 62 | 4224390 | Пластина | 1 |
| 62 | 4224390 | Пластина | 1 |
| 62 | 9738042 | Крышка | 1 |
| 62 | 9738042 | Крышка | 1 |
| 63 | 4224389 | Пластина резиновый | 1 |
| 63 | 4224389 | Пластина резиновый | 1 |
| 64 | J650620 | Винт | 6 |
| 64 | J650620 | Винт | 6 |
| 64 | J020816 | Болт с шайбой | 4 |
| 64 | J020816 | Болт с шайбой | 4 |
| 65 | J450616 | Болт с шайбой | 5 |
| 65 | J450616 | Болт с шайбой | 5 |
| 71 | 8047312 | Ограничитель | 1 |
| 72 | 4505510 | Концевой шток | 2 |
| 73 | J950012 | Гайка | 4 |
| 74 | A590912 | Пружинная шайба | 2 |
| 75 | 8047138 | Рычаг | 1 |
| 76 | 4116304 | Пружинный штифт | 1 |
| 77 | 991336 | Стопорное кольцо | 2 |
| 78 | 4126714 | Пружина растяжения | 1 |
| 79 | 4143169 | Рукоятка | 1 |
| 81 | 4081592 | Регулировочная шайба | 6 |
| 82 | 3044311 | Информационная табличка | 1 |
| 101 | 9731339 | Рычаг | 1 |
| 102 | A764036 | Шплинт | 1 |
| 103 | 4013576 | Игольчатый подшипник | 1 |
| 104 | 4257587 | Шток | 1 |
| 105 | 4143788 | Проставка | 1 |
| 106 | 8040530 | Рычаг | 1 |
| 107 | A590120 | Плоская шайба | 2 |
| 111 | 9731650 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
