Провод жгут проводов (2) <2-стальной кабина> — HITACHI LX70

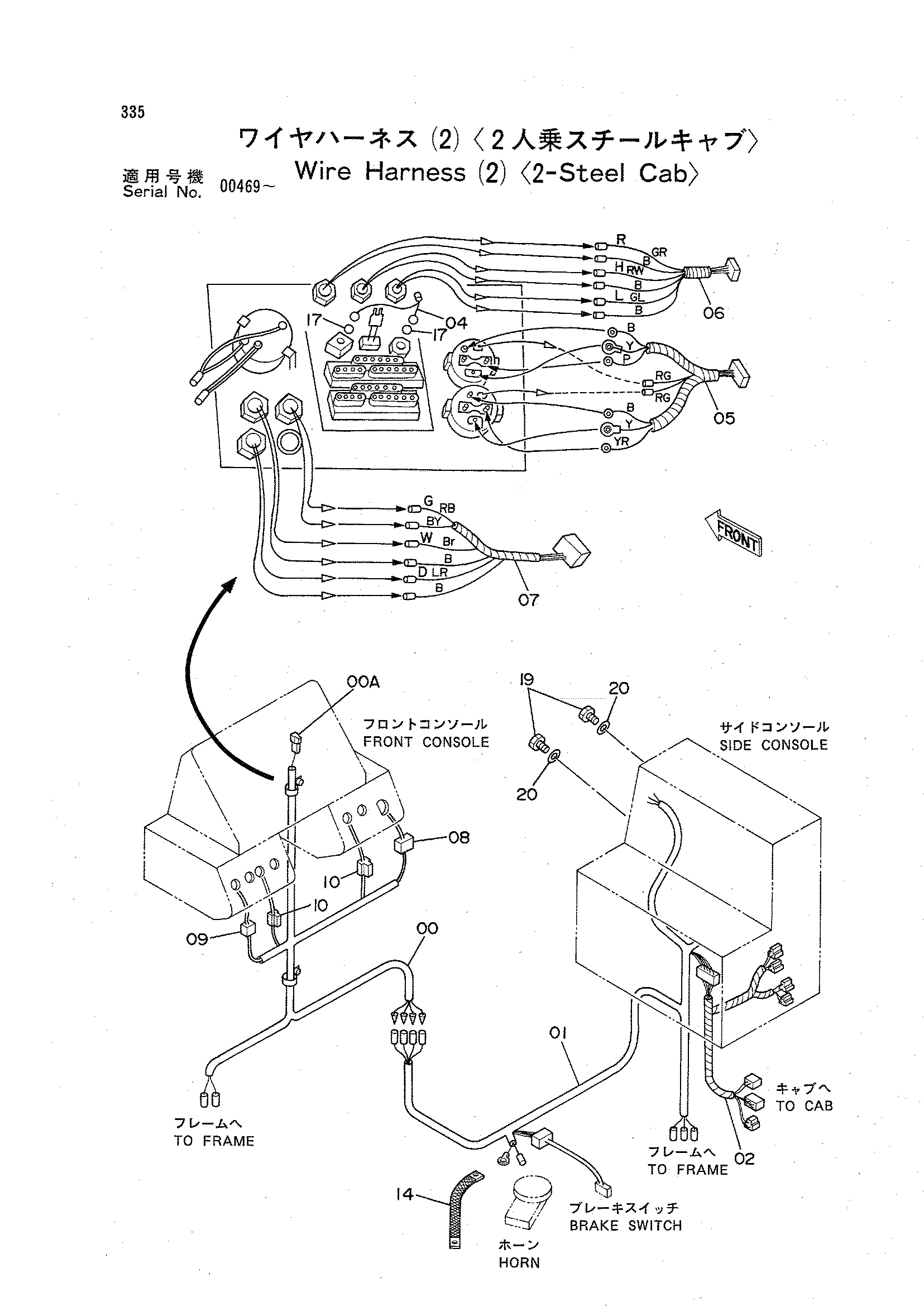

Заводская схема «Провод жгут проводов (2) <2-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1015391 | Жгут проводов | 1 |
| 00A | 4192489 | Диод | 1 |
| 01 | 1016244 | Жгут проводов | 1 |
| 02 | 3055524 | Жгут проводов | 1 |
| 04 | 4226152 | Провод леад | 1 |
| 05 | 3044970 | Жгут проводов | 1 |
| 06 | 4235383 | Жгут проводов | 1 |
| 07 | 4235382 | Жгут проводов | 1 |
| 08 | 4270552 | Жгут проводов | 1 |
| 09 | 4238885 | Жгут проводов | 1 |
| 10 | 4238884 | Жгут проводов | 2 |
| 14 | 4225072 | Трос | 1 |
| 17 | 4127782 | Лампа | 2 |
| 19 | M430520 | Винт | 2 |
| 20 | A590105 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
