ROPS кабина (5) — HITACHI LX70

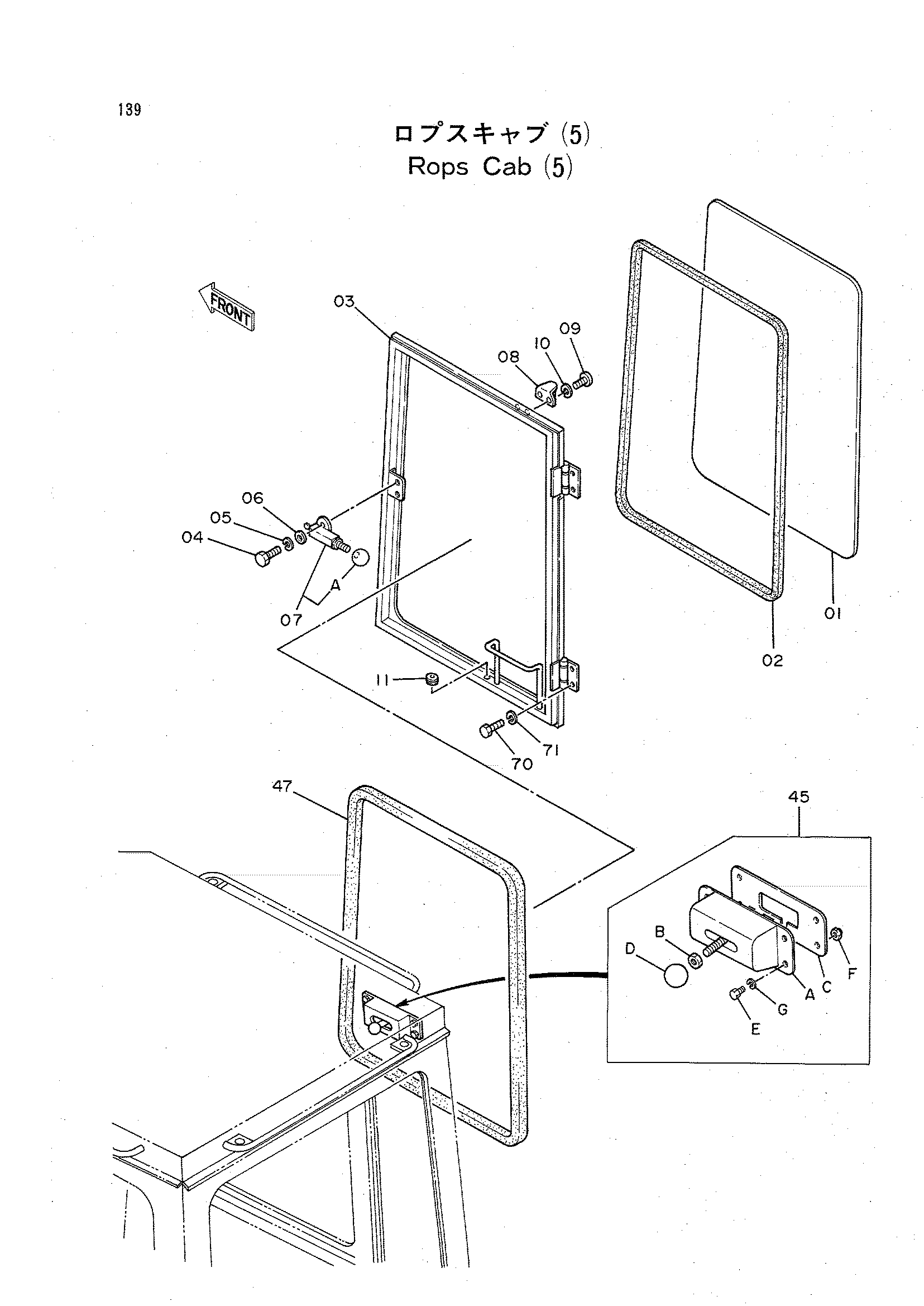

Заводская схема «ROPS кабина (5)» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-1 | 4224134 | Кабина окно | 1 |
| 01 | 4224135 | Стекло | 1 |
| 02 | 4232099 | Резиновый Z | 1 |
| 03 | 4224137 | Рама | 1 |
| 04 | J900820 | Болт | 2 |
| 05 | A590908 | Пружинная шайба | 2 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | 4240027 | Латкх в сборе | 1 |
| 07A | 4224139 | Рукоятка | 1 |
| 08 | 4224140 | Ответная планка | 1 |
| 09 | M430816 | Винт | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | 4224110 | Резиновая втулка | 1 |
| 45 | 4224150 | Окно защёлка | 1 |
| 45A | 4224151 | Защёлка | 1 |
| 45B | J950010 | Гайка | 1 |
| 45C | 4224152 | Манжета | 1 |
| 45D | 4224139 | Рукоятка | 1 |
| 45E | J900812 | Болт | 4 |
| 45F | 4224153 | Гайка | 4 |
| 45G | A590908 | Пружинная шайба | 4 |
| 47 | 4240029 | Резиновый S | 1 |
| 70 | J900820 | Болт | 4 |
| 71 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
