Электрооборудование (1) <ROPS кабина, 1-стальной кабина> — HITACHI LX70

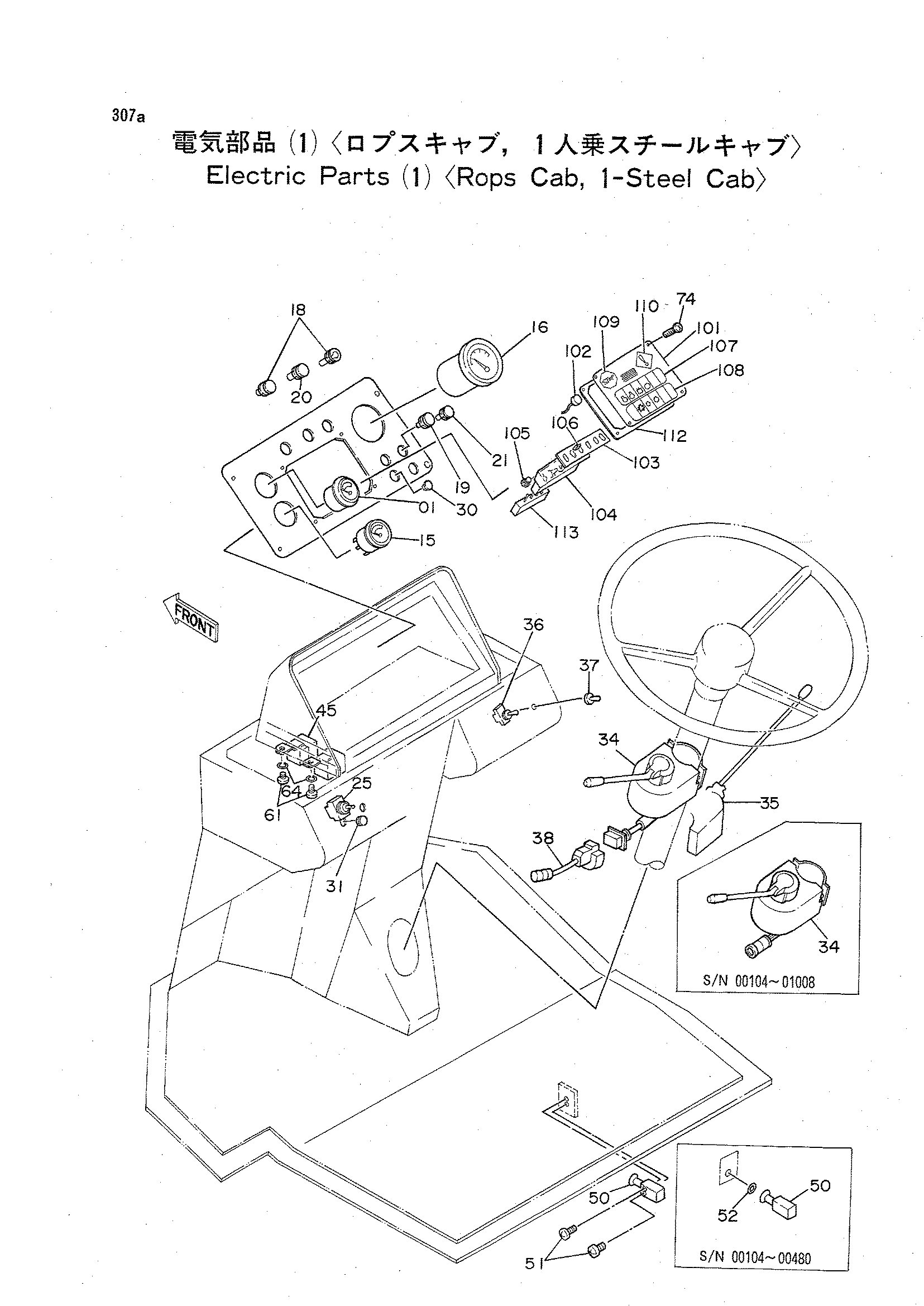

Заводская схема «Электрооборудование (1) <ROPS кабина, 1-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2027299 | Матер термостатический | 1 |
| 15 | 2027298 | Матер топливный | 1 |
| 16 | 4244723 | Матер скорость | 1 |
| 18 | 4199825 | Фонарь пилотный | 2 |
| 19 | 4218234 | Фонарь пилотный | 1 |
| 20 | 4218901 | Фонарь пилотный | 1 |
| 21 | 4219558 | Фонарь пилотный | 1 |
| 25 | 4241417 | Выключатель тумблер | 1 |
| 30 | 4195199 | Резиновая втулка | 1 |
| 31 | 4236262 | Резиновая втулка | 1 |
| 34 | 4215066 замена: 4301656 | Выключатель | 1 |
| 34 | 4215066 замена: 4301680 | Выключатель | 1 |
| 34 | 4215066 замена: 9739944 | Выключатель | 1 |
| 34 | 4301656 | Выключатель | 1 |
| 35 | 4183689 | Выключатель | 1 |
| 36 | 4226219 | Выключатель тумблер | 1 |
| 37 | 4042098 | Колпачок | 1 |
| 38 | 4301680 | Жгут проводов | 1 |
| 45 | 4236267 | Реле | 2 |
| 50 | 4183190 | Выключатель концевой | 1 |
| 51 | J460425 | Винт с шайбой | 2 |
| 52 | J217084 | Шайба | 1 |
| 61 | M430613 | Винт | 2 |
| 64 | A590106 | Плоская шайба | 2 |
| 74 | J850414 | Винт | 4 |
| 101 | 3041733 | Панель | 1 |
| 101 | 9089816 | Монитор панель | 1 |
| 102 | 3041631 | Сигнализация | 1 |
| 103 | 3041632 | Прокладка | 2 |
| 104 | 3041679 | Корпус | 2 |
| 104 | 9089815 | Диоде логик | 2 |
| 105 | 21H1469 | Винт | 6 |
| 106 | 4127782 | Лампа | 12 |
| 107 | 4229495 | Информационная табличка | 1 |
| 107 | 4249710 замена: 4306055 | Информационная табличка | 1 |
| 107 | 4306055 | Информационная табличка | 1 |
| 108 | 4229496 | Информационная табличка | 1 |
| 108 | 4249709 замена: 4306054 | Информационная табличка | 1 |
| 108 | 4306054 | Информационная табличка | 1 |
| 109 | 3041619 замена: 4264140 | Информационная табличка | 1 |
| 109 | 4264140 замена: 4306059 | Информационная табличка | 1 |
| 109 | 4306059 | Информационная табличка | 1 |
| 110 | 3041617 замена: 4264139 | Информационная табличка | 1 |
| 110 | 4264139 замена: 4306058 | Информационная табличка | 1 |
| 110 | 4306058 | Информационная табличка | 1 |
| 112 | 4247767 | Манжета резиновый | 1 |
| 113 | 4220373 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
