Кондиционер (2) <1-стальной кабина> — HITACHI LX70

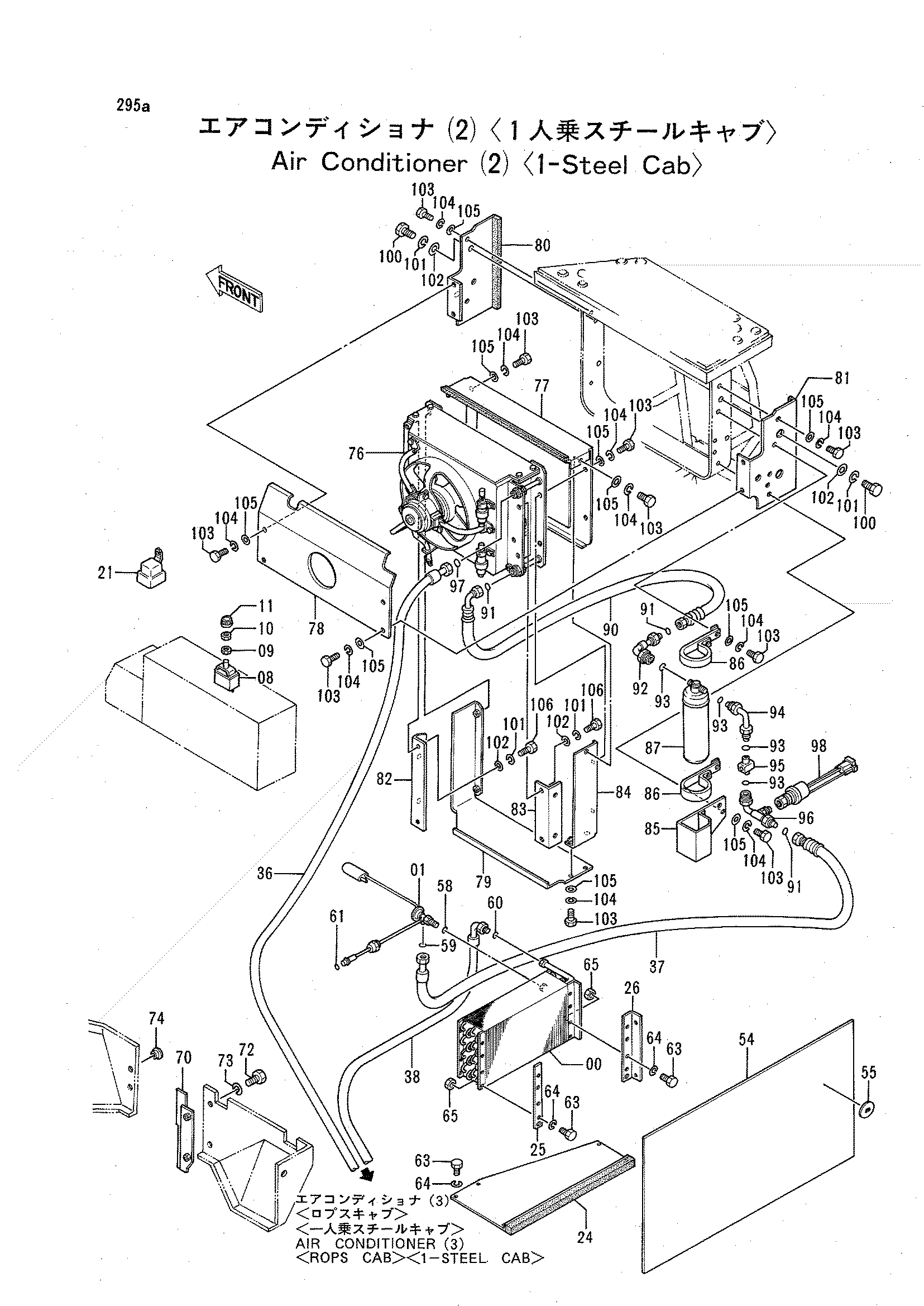

Заводская схема «Кондиционер (2) <1-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3041696 | Евапоратор | 1 |
| 01 | 3041664 | Клапан | 1 |
| 08 | 3041694 | Выключатель | 1 |
| 09 | 3041639 | Гайка | 1 |
| 10 | 3041668 | Гайка | 1 |
| 11 | 4221177 | Ручка | 1 |
| 21 | 3041648 | Реле | 1 |
| 24 | 9729208 | Пластина | 1 |
| 25 | 4215244 | Кронштейн | 1 |
| 26 | 4222895 | Кронштейн | 1 |
| 36 | 4251341 | Шланг радиатора | 1 |
| 37 | 3050118 | Шланг радиатора | 1 |
| 38 | 4234976 | Шланг радиатора | 1 |
| 54 | 4215280 | Коврик | 1 |
| 55 | 4156886 | Шайба | 11 |
| 58 | 4226188 | Уплотнительное кольцо | 1 |
| 59 | 4257380 | Уплотнительное кольцо | 1 |
| 60 | 4226189 | Уплотнительное кольцо | 15 |
| 61 | 4226186 | Уплотнительное кольцо | 1 |
| 63 | J900612 | Болт | 13 |
| 64 | A590906 | Пружинная шайба | 13 |
| 65 | M500605 | Гайка | 8 |
| 70 | 9735187 | Крышка | 1 |
| 72 | J901025 | Болт | 2 |
| 73 | A590910 | Пружинная шайба | 2 |
| 74 | 4236262 | Резиновая втулка | 2 |
| 76 | 4251419 | Конденсатор | 1 |
| 77 | 8047149 | Крышка | 1 |
| 78 | 3050420 | Пластина | 1 |
| 79 | 9734230 | Крышка | 1 |
| 80 | 9734224 | Крышка | 1 |
| 81 | 9734225 | Крышка | 1 |
| 82 | 9734226 | Кронштейн | 1 |
| 83 | 9734227 | Кронштейн | 1 |
| 84 | 9734229 | Крышка | 1 |
| 85 | 8047150 | Кронштейн | 1 |
| 86 | 9734228 | Хомут | 2 |
| 87 | 4234818 | Бак рекеивер | 1 |
| 90 | 3050119 | Шланг радиатора | 1 |
| 91 | 4257380 | Уплотнительное кольцо | 3 |
| 92 | 3050120 | Трубка | 1 |
| 93 | 4257379 | Уплотнительное кольцо | 4 |
| 94 | 4255604 | Угловой штуцер | 1 |
| 95 | 4255603 | Адаптер | 1 |
| 96 | 3050121 | Трубка | 1 |
| 97 | 4225066 | Уплотнительное кольцо | 1 |
| 98 | 3041695 | Датчик давления | 1 |
| 100 | J901035 | Болт | 4 |
| 101 | A590910 | Пружинная шайба | 8 |
| 102 | A590110 | Плоская шайба | 8 |
| 103 | J900820 | Болт | 20 |
| 104 | A590908 | Пружинная шайба | 20 |
| 105 | A590108 | Плоская шайба | 20 |
| 106 | J901025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
