Боостер — HITACHI LX70

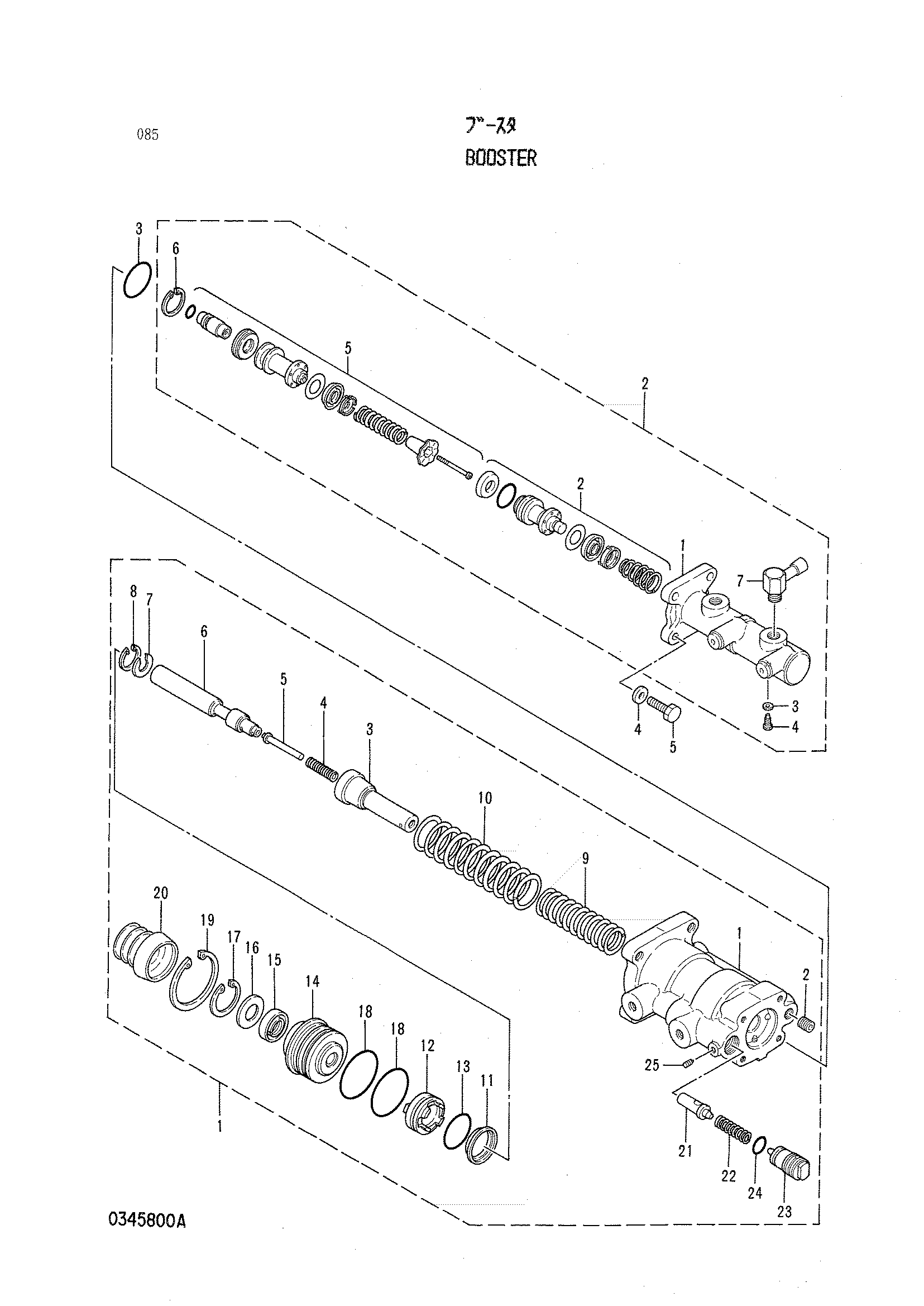

Заводская схема «Боостер» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4210023 | Боостер | 1 | |
| 1 | 4239513 | Гидроцилиндр | 1 |
| 1-3 | 4239514 | Разъём | 1 |
| 1-4 | 4239515 | Пружина | 1 |
| 1-5 | 4239516 | Шток | 1 |
| 1-6 | 4239517 | Золотник | 1 |
| 1-7 | 4239518 | Упорная шайба | 1 |
| 1-8 | 4239519 | Стопорное кольцо | 1 |
| 1-9 | 4239520 | Пружина | 1 |
| 1-10 | 4239521 | Пружина | 1 |
| 1-11 | 4239522 | Седло пружины | 1 |
| 1-12 | 4239523 | Поршень | 1 |
| 1-13 | 4239524 | Уплотнительное кольцо | 1 |
| 1-14 | 4239525 | Крышка | 1 |
| 1-15 | 4239526 | Масляное уплотнение | 1 |
| 1-16 | 4239527 | Пластина | 1 |
| 1-17 | 4239528 | Стопорное кольцо | 1 |
| 1-18 | 4239529 | Уплотнительное кольцо | 2 |
| 1-19 | 4239530 | Стопорное кольцо | 1 |
| 1-20 | 4239531 | Крышка | 1 |
| 2 | 4239532 | Гидроцилиндр | 1 |
| 2-2 | 4239533 | Поршень | 1 |
| 2-3 | 4239534 | Манжета | 1 |
| 2-4 | 4239535 | Ограничитель | 1 |
| 2-5 | 4239536 | Поршень | 1 |
| 2-6 | 4239537 | Стопорное кольцо | 1 |
| 2-7 | 4239538 | Разъём | 2 |
| 3 | 4239539 | Уплотнительное кольцо | 1 |
| 4 | 4239540 | Плоская шайба | 4 |
| 5 | 4239541 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
