Отопитель (1-2) <1-стальной кабина> — HITACHI LX70

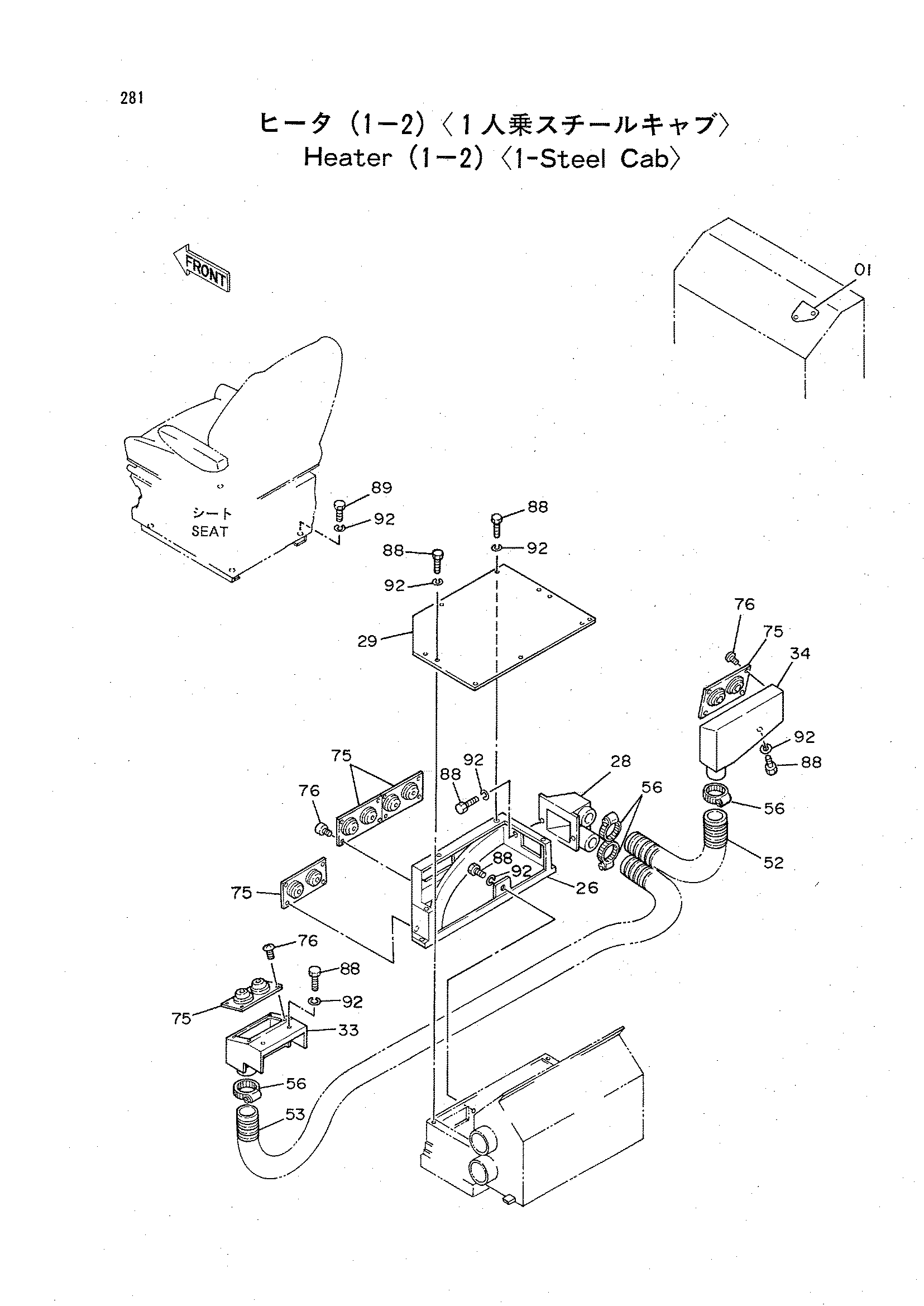

Заводская схема «Отопитель (1-2) <1-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3042525 | Информационная табличка | 1 |
| 26 | 7021637 | Базовый | 1 |
| 28 | 8040585 | Воздуховод | 1 |
| 29 | 8046447 | Пластина | 1 |
| 33 | 7021796 | Воздуховод | 1 |
| 34 | 8046830 | Воздуховод | 1 |
| 52 | 4215281 | Трубка флексибле | 1 |
| 53 | 4215282 | Трубка флексибле | 1 |
| 56 | 4507512 | Хомут шланга | 4 |
| 75 | 4206636 | Лоувер | 5 |
| 76 | J660414 | Винт | 20 |
| 88 | J900816 | Болт | 10 |
| 89 | J900820 | Болт | 4 |
| 92 | A590908 | Пружинная шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
