Гидромотор — HITACHI LX70

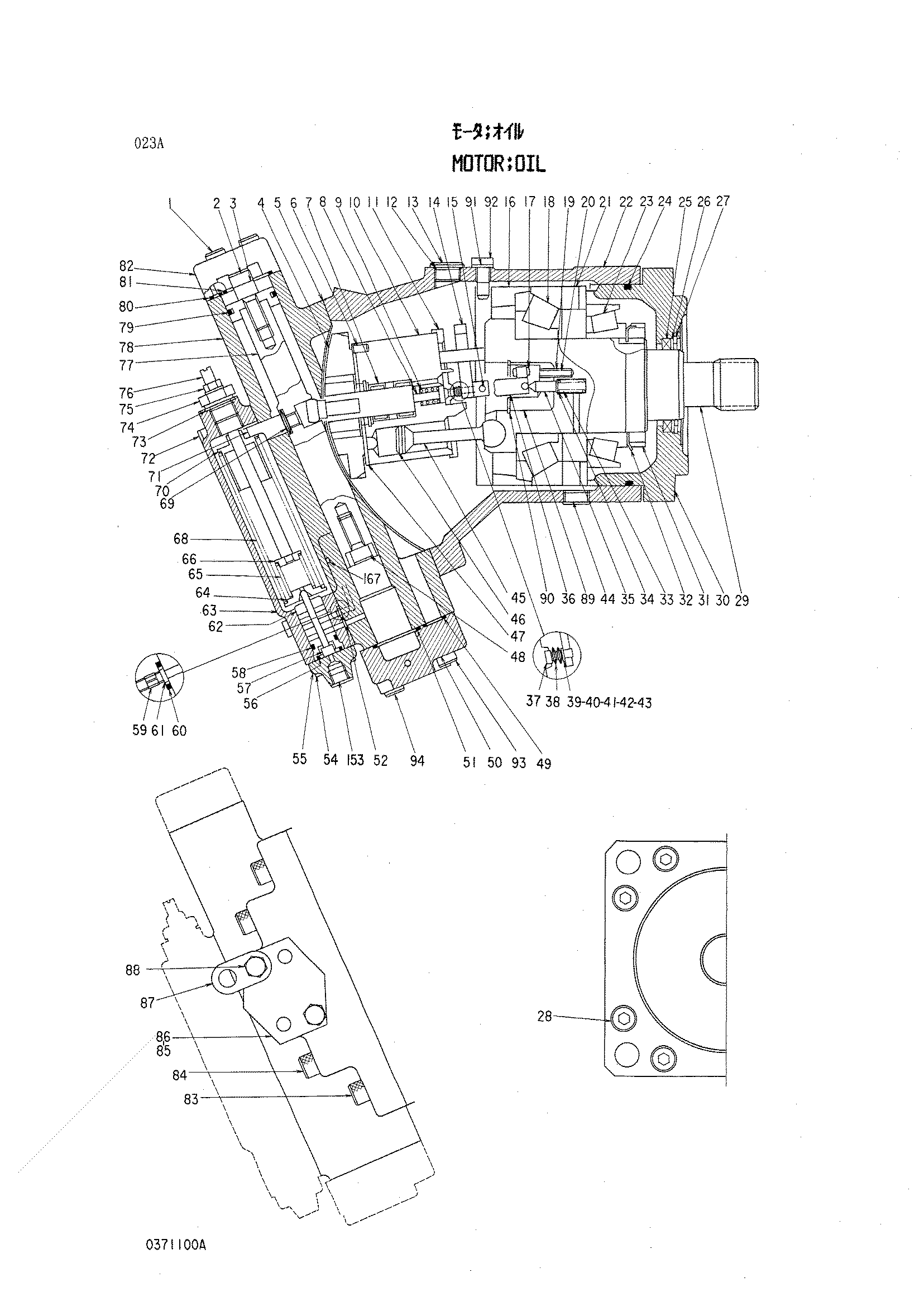

Заводская схема «Гидромотор» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 4216720 | Гидромотор | 1 |
| 1 | 4263558 | Болт с внутренним шестигранником | 4 |
| 2 | 4263559 | Болт с внутренним шестигранником | 1 |
| 4 | 4260701 | Клапан сегмент в сборе | 1 |
| 5 | 4260827 | Прокладка | 1 |
| 8 | 4260716 | Палец | 1 |
| 9 | 4260718 | Пружина | 1 |
| 10 | 4260715 | Баррел гидроцилиндр. | 1 |
| 12 | 4263212 | Уплотнительное кольцо | 1 |
| 13 | 4260691 | Пробка | 1 |
| 17 | 4260711 | Ролик | 6 |
| 24 | 4263213 | Уплотнительное кольцо | 1 |
| 25 | 4260717 | Уплотнение | 1 |
| 26 | 4260826 | Опорное кольцо | 1 |
| 27 | 4264612 | Стопорное кольцо | 1 |
| 28 | 4263560 | Болт с внутренним шестигранником | 8 |
| 35 | 4260710 | Палец | 1 |
| 36 | 4260709 | Вал в сборе | 1 |
| 44 | 4260712 | Пробка | 1 |
| 45 | 4260692 | Поршень | 7 |
| 46 | 4260713 | Поршневое кольцо | 21 |
| 47 | 4260693 | Пластина | 1 |
| 48 | 4263561 | Болт с внутренним шестигранником | 1 |
| 49 | 4249894 | Уплотнительное кольцо | 3 |
| 50 | 4260706 | Крышка в сборе | 1 |
| 51 | 4257029 | Уплотнительное кольцо | 1 |
| 52-7 | 4263934 | Клапан | 1 |
| 52 | 4249896 | Уплотнительное кольцо | 1 |
| 54 | 4263562 | Болт с внутренним шестигранником | 4 |
| 55 | 4260708 | Крышка | 1 |
| 56 | 4250101 | Уплотнительное кольцо | 1 |
| 56 | 4249894 | Уплотнительное кольцо | 1 |
| 58 | 4250101 | Уплотнительное кольцо | 1 |
| 59 | 4260695 | Дроссель | 1 |
| 60 | 4249897 | Уплотнительное кольцо | 1 |
| 61 | 4249898 | Шайба | 1 |
| 72 | 4263563 | Болт с внутренним шестигранником | 6 |
| 73 | 4249895 | Уплотнительная шайба | 1 |
| 74 | 4260697 | Втулка | 1 |
| 75 | 4260705 | Гайка | 1 |
| 76 | 4260698 | Винт | 1 |
| 80 | 4257030 | Уплотнительное кольцо | 1 |
| 81 | 4257031 | Уплотнительное кольцо | 1 |
| 82 | 4260704 | Крышка | 1 |
| 83 | 4263564 | Болт с внутренним шестигранником | 4 |
| 84 | 4263565 | Болт с внутренним шестигранником | 4 |
| 85 | 4260699 | Прокладка | 2 |
| 86 | 4260703 | Крышка | 2 |
| 87 | 4260700 | Кронштейн | 2 |
| 88 | 4261048 | Болт | 4 |
| 91 | 4260702 | Уплотнительная шайба | 1 |
| 92 | 4260707 | Винт | 1 |
| 93 | 4263558 | Болт с внутренним шестигранником | 2 |
| 94 | 4263566 | Болт с внутренним шестигранником | 2 |
| 153 | 4260694 | Пробка | 1 |
| 167 | 4260696 | Дроссель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
