1-Стальной кабина (3) — HITACHI LX70

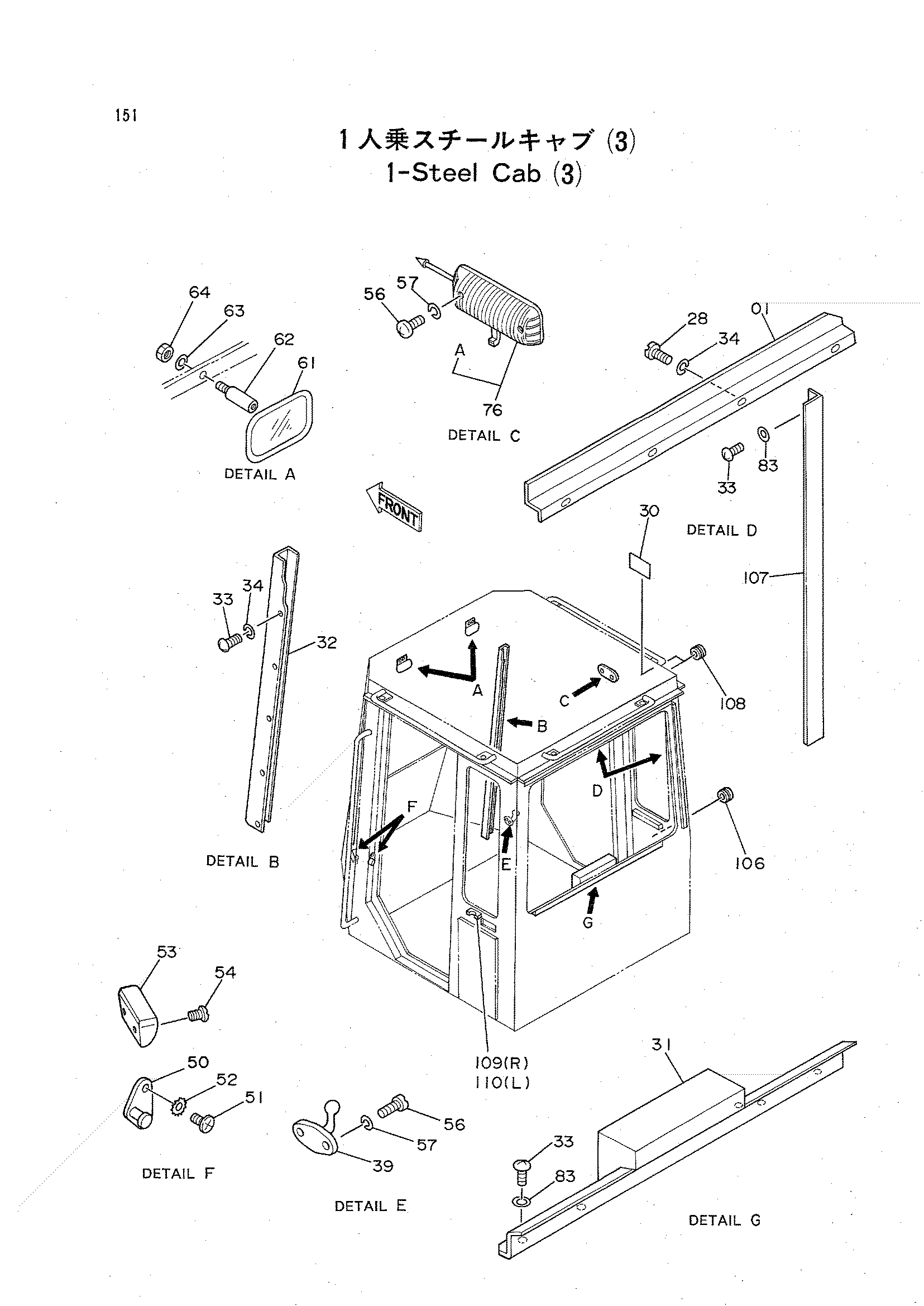

Заводская схема «1-Стальной кабина (3)» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4224085 | Крышка | 1 |
| 28 | M430608 | Винт | 4 |
| 30 | 4224093 | Крышка | 1 |
| 31 | 3055691 | Крышка | 1 |
| 32 | 4232117 | Крышка | 1 |
| 33 | M430613 | Винт | 13 |
| 34 | A590906 | Пружинная шайба | 9 |
| 39 | 4224092 | Крюк | 1 |
| 50 | 4224097 | Ответная планка | 1 |
| 51 | M470816 | Винт | 2 |
| 52 | 4224098 | Стопорная шайба | 2 |
| 53 | 4084303 | Асхтрай | 1 |
| 53 | 4263403 | Асхтрай | 1 |
| 54 | M470406 | Винт | 3 |
| 56 | M430513 | Винт | 4 |
| 57 | A590905 | Пружинная шайба | 4 |
| 61 | 4232102 | Зеркало | 2 |
| 62 | 4232103 | Шарнир | 2 |
| 63 | A590908 | Пружинная шайба | 2 |
| 64 | M500807 | Гайка | 2 |
| 76 | 4187082 | Плафон кабины | 1 |
| 76A | 4224108 | Лампа | 1 |
| 83 | A590106 | Плоская шайба | 8 |
| 106 | 4273519 | Резиновая втулка | 1 |
| 107 | 3051391 | Крышка | 1 |
| 108 | 4273521 | Резиновая втулка | 2 |
| 109 | 2030163 | Дверь защёлка | 1 |
| 109 | 4272521 | Дверь защёлка | 1 |
| 110 | 4224141 | Дверь защёлка | 1 |
| 110 | 4263404 | Дверь защёлка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
