Электрооборудование (2) <открытый платформ навес> — HITACHI LX70

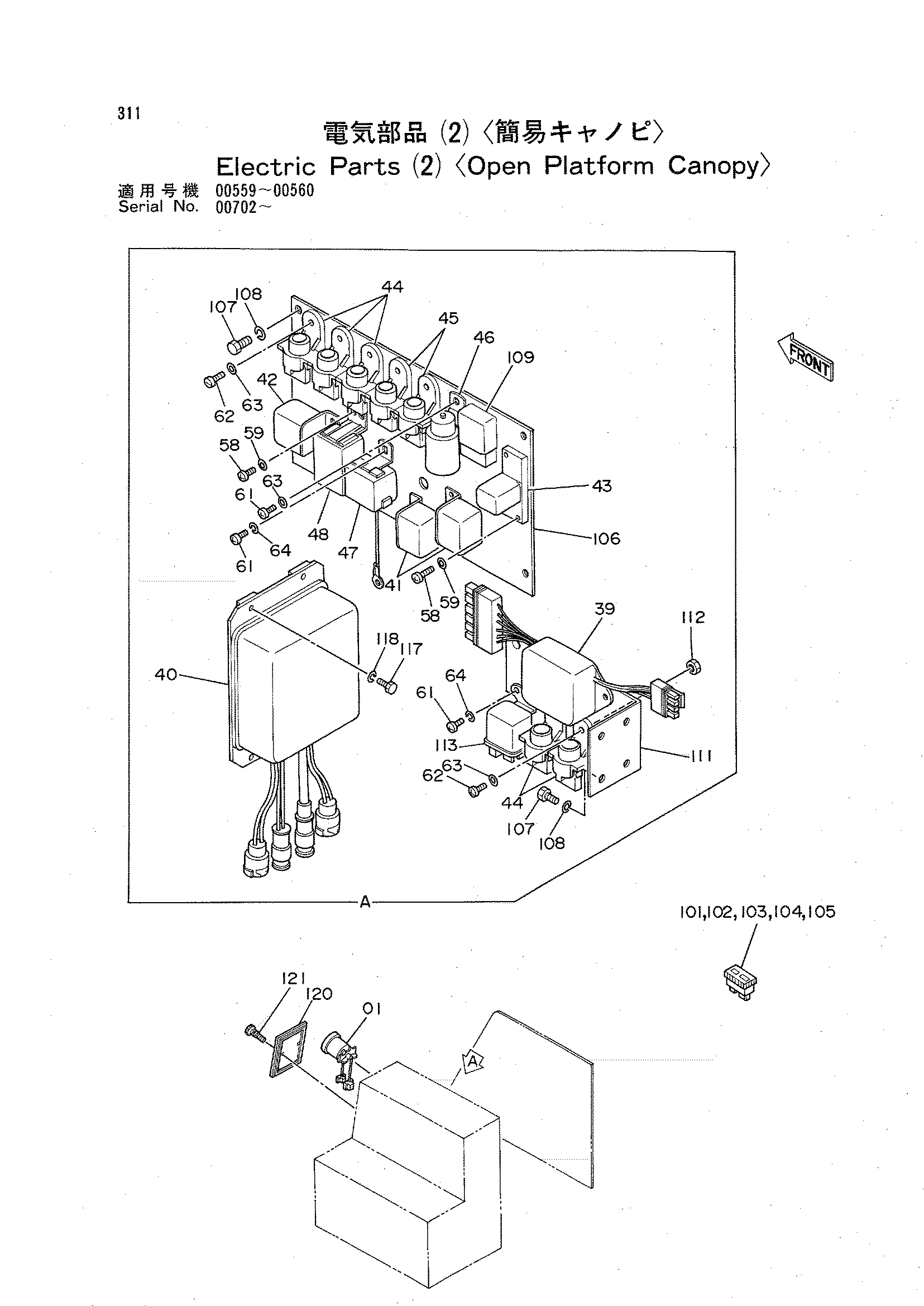

Заводская схема «Электрооборудование (2) <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2027297 | Матер хоур | 1 |
| 39 | 4218103 | Контроллер | 1 |
| 40 | 4262673 | Контроллер | 1 |
| 41 | 4152940 | Реле хоурметер | 2 |
| 42 | 4189180 | Таймер | 1 |
| 43 | 4099733 | Реле делай | 1 |
| 44 | 4236265 | Реле | 5 |
| 45 | 4236267 | Реле | 2 |
| 46 | 4236266 | Реле | 1 |
| 47 | 4046472 | Фласхер | 1 |
| 48 | 4205029 | Реле | 1 |
| 58 | M430416 | Винт | 4 |
| 59 | A590104 | Плоская шайба | 4 |
| 61 | M430613 | Винт | 10 |
| 62 | M430616 | Винт | 9 |
| 63 | A590106 | Плоская шайба | 9 |
| 64 | A590906 | Пружинная шайба | 10 |
| 101 | 4247107 | Предохранитель | 1 |
| 102 | 4195593 | Предохранитель | 5 |
| 103 | 4195594 | Предохранитель | 8 |
| 104 | 4195595 | Предохранитель | 3 |
| 105 | 4195596 | Предохранитель | 2 |
| 106 | 8050020 | Пластина | 1 |
| 107 | J900812 | Болт | 8 |
| 108 | A590908 | Пружинная шайба | 8 |
| 109 | 3054870 | Диод | 1 |
| 111 | 8050021 | Пластина | 1 |
| 112 | M500605 | Гайка | 2 |
| 113 | 4251587 | Реле | 1 |
| 117 | J900614 | Болт | 4 |
| 118 | A590906 | Пружинная шайба | 4 |
| 120 | 9737552 | Крышка | 1 |
| 121 | 4207790 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
