Такхограпх (электрический тип) — HITACHI LX70

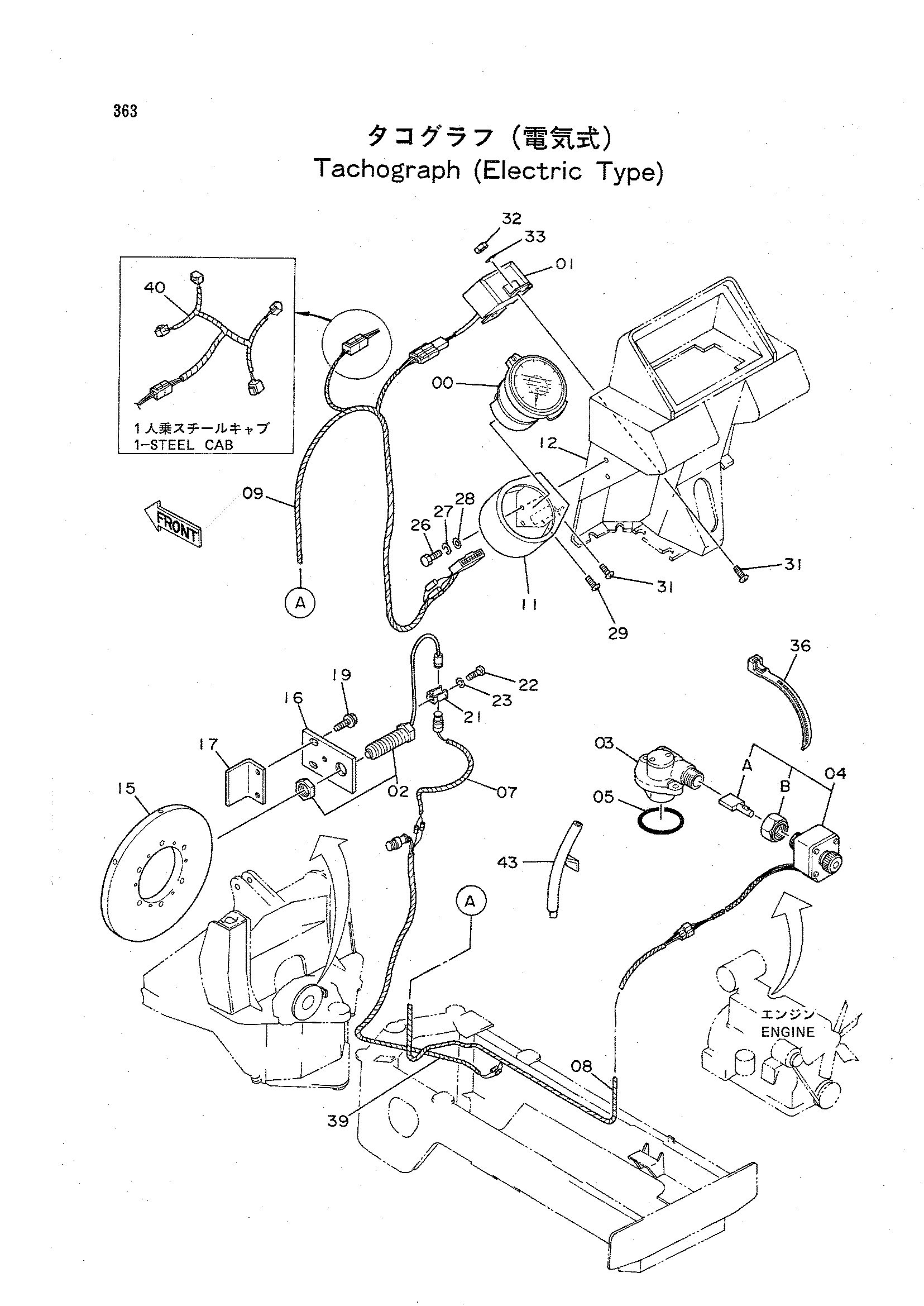

Заводская схема «Такхограпх (электрический тип)» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9099586 | Такхограпх комплект | 1 | |
| 00 | 2031372 | Такхограпх | 1 |
| 01 | 2031373 | Блок | 1 |
| 02 | 4256124 | Датчик | 1 |
| 03 | 3054705 | Блок | 1 |
| 04 | 3054486 | Блок | 1 |
| 04A | 4272524 | Шпонка | 1 |
| 04B | 4273708 | Гайка | 1 |
| 05 | 4275866 | Уплотнительное кольцо | 1 |
| 07 | 4270553 | Жгут проводов | 1 |
| 08 | 4270878 | Жгут проводов | 1 |
| 09 | 2028896 | Жгут проводов | 1 |
| 11 | 8050051 | Кронштейн | 1 |
| 12 | 7023981 | Крышка боковой | 1 |
| 15 | 4258961 | Пластина диск | 1 |
| 16 | 4258962 | Кронштейн | 1 |
| 17 | 4258963 | Кронштейн | 1 |
| 19 | J021020 | Болт с шайбой | 2 |
| 21 | 4243527 | Кронштейн | 1 |
| 22 | M430613 | Винт | 1 |
| 23 | A590906 | Пружинная шайба | 1 |
| 26 | J870814 | Болт | 2 |
| 27 | J251008 | Пружинная шайба | 2 |
| 28 | J250008 | Плоская шайба | 2 |
| 29 | J650814 | Винт | 1 |
| 31 | J650614 | Винт | 3 |
| 32 | M500605 | Гайка | 2 |
| 33 | A590906 | Пружинная шайба | 2 |
| 36 | 4055311 | Ленточный зажим | 10 |
| 39 | 3054749 | Жгут проводов | 1 |
| 40 | 3054752 | Жгут проводов | 1 |
| 43 | 4275867 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
