Провод жгут проводов (1) <ROPS кабина, 1-стальной кабина> — HITACHI LX70

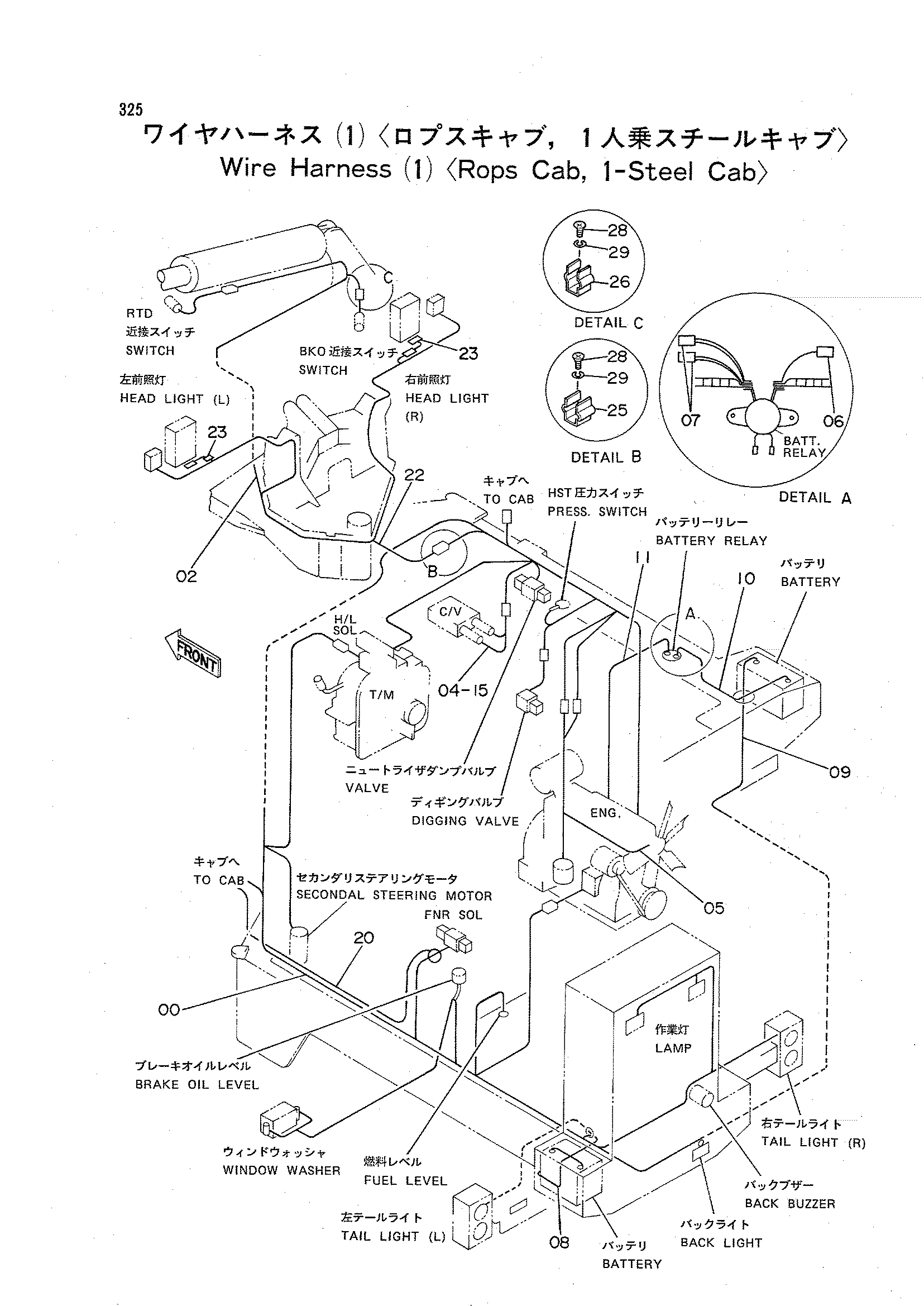

Заводская схема «Провод жгут проводов (1) <ROPS кабина, 1-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1013569 | Жгут проводов | 1 |
| 02 | 2027431 замена: 2028895 | Жгут проводов | 1 |
| 02 | 2027431 замена: 4252667 | Жгут проводов | 1 |
| 02 | 2028895 замена: 2031460 | Жгут проводов | 1 |
| 02 | 2028895 замена: 3054749 | Жгут проводов | 1 |
| 02 | 2031460 | Жгут проводов | 1 |
| 04 | 3042713 | Жгут проводов | 1 |
| 05 | 3045194 | Жгут проводов | 1 |
| 06 | 4229139 | Предохранитель | 1 |
| 07 | 4191038 | Фусибле-линк | 2 |
| 08 | 4225071 | Трос | 1 |
| 09 | 4232176 | Трос | 1 |
| 10 | 4232175 | Трос | 1 |
| 11 | 4232178 | Трос | 1 |
| 15 | 4505385 | Хомут шланга | 2 |
| 20 | 4254145 | Жгут проводов | 1 |
| 22 | 3054749 | Жгут проводов | 1 |
| 23 | 4252667 | Провод леад | 2 |
| 25 | 4243528 | Кронштейн | 1 |
| 26 | 4243527 | Кронштейн | 1 |
| 28 | M430613 | Винт | 2 |
| 29 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
