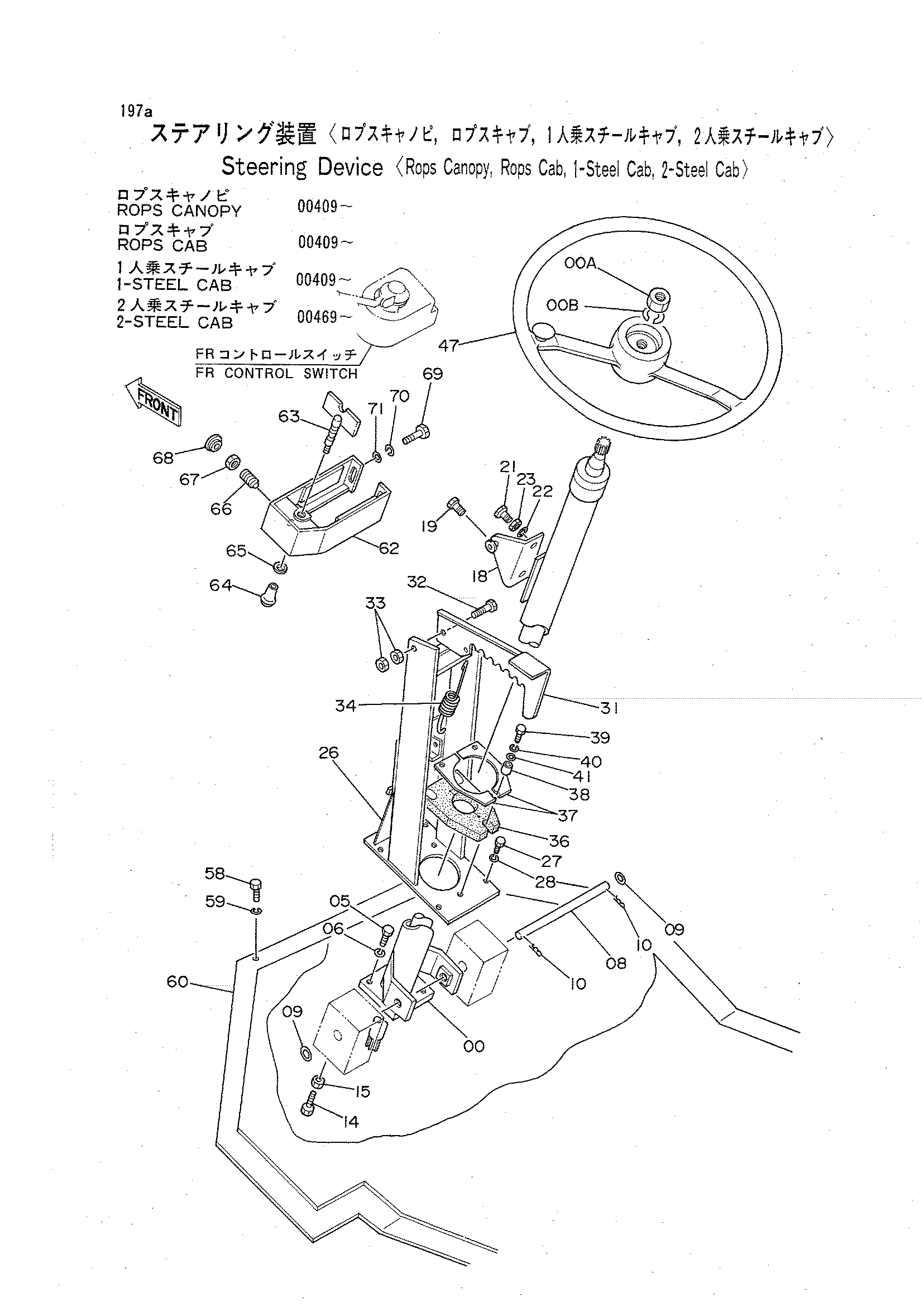

Рулевое управление устройство <ROPS навес, ROPS кабина, 1-стальной кабина, 2-стальной кабина> — HITACHI LX70

Заводская схема «Рулевое управление устройство <ROPS навес, ROPS кабина, 1-стальной кабина, 2-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4260360	Колумн в сборе	1
00A	J952014	Гайка	1
00B	A590914	Пружинная шайба	1
05	19H1732	Болт	4
06	J21383	Пружинная шайба	4
08	4215402 замена: 4245470	Палец	1
08	4215402 замена: M261040	Палец	1
08	4215402 замена: J950010	Палец	1
08	4245470	Палец	1
09	A590116	Плоская шайба	2
10	A764025	Шплинт	2
14	M261040	Болт	2
15	J950010	Гайка	2
18	9728306	Ограничитель	1
19	J901020	Болт	1
21	M261036	Болт	1
22	A590910	Пружинная шайба	1
23	J950010	Гайка	1
26	7019076	Стойка	1
27	J901025	Болт	4
28	A590910	Пружинная шайба	4
31	3040092	Кронштейн	1
32	M321140	Болт реамер	1
33	J952010	Гайка	2
34	4189184	Пружина растяжения	1
36	4207157	Резиновая прокладка	1
37	4207161	Пластина	2
38	4207159	Проставка	3
39	J900625	Болт	3
40	A590906	Пружинная шайба	3
41	A590106	Плоская шайба	3
47	4226982	Колесо	1
58	J901020	Болт	11
59	A590910	Пружинная шайба	11
60	6009504	Пол	1
62	7021042	Крышка	1
62	7024229	Крышка	1
63	9732687	Ограничитель	1
63	9736853 замена: 9737408	Ограничитель	1
63	9737408	Ограничитель	1
63	9739944	Ограничитель	1
64	4243692	Ручка	1
65	4114402	Шайба	1
66	4218903	Детент	1
67	J950012	Гайка	1
68	4156881	Резиновая втулка	1
69	J900840	Болт	2
70	A590908	Пружинная шайба	2
71	A590108	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
