Погрузчик линкаге — HITACHI LX70

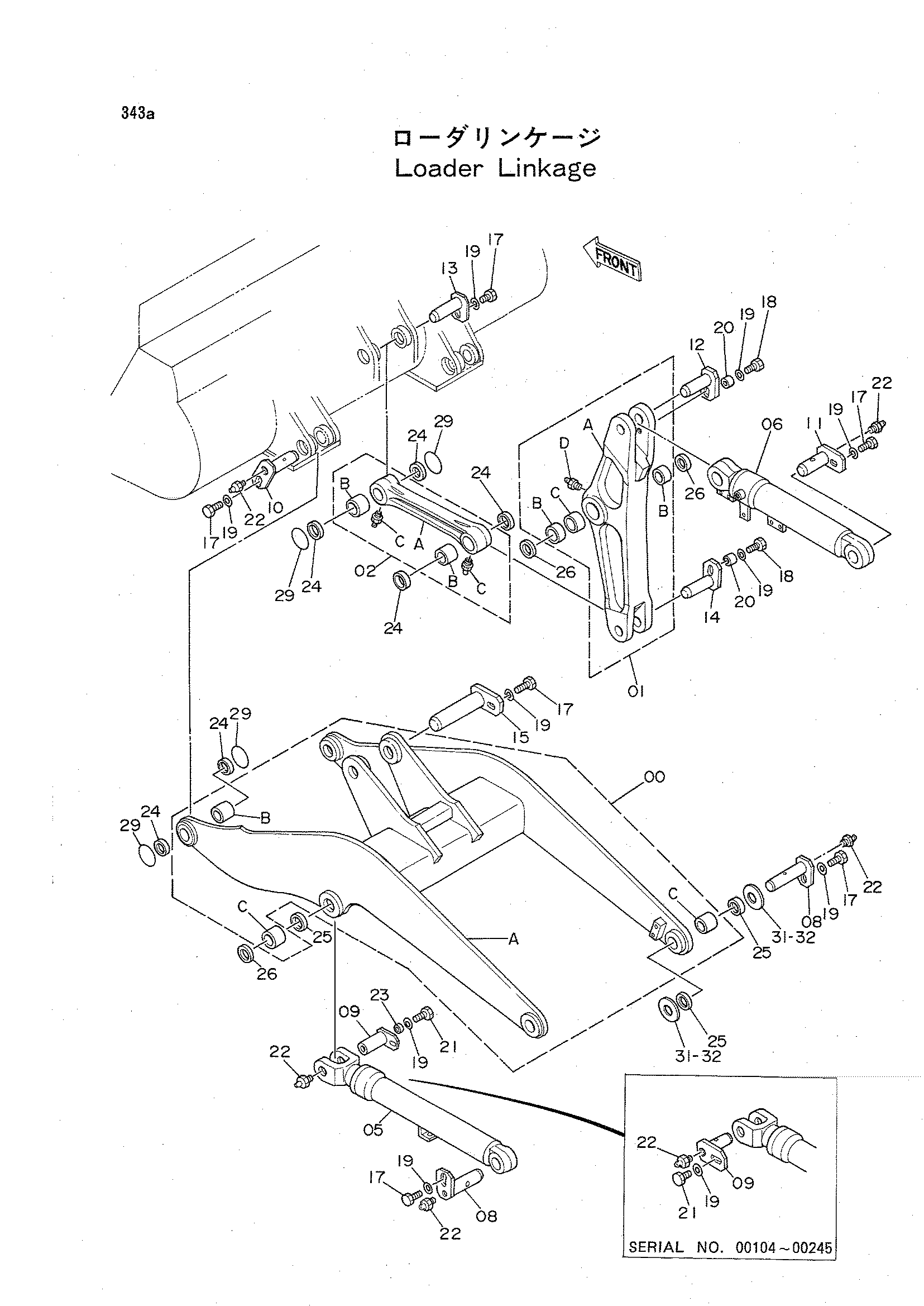

Заводская схема «Погрузчик линкаге» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9081693	Рукоять подъём в сборе	1
00A	6009086	Рукоять подъём	1
00B	3042333	Втулка	2
00C	3042332	Втулка	4
00	9098960	Рукоять подъём в сборе	1
00A	6011441	Рукоять подъём	1
00B	3042333	Втулка	2
00C	3042332	Втулка	4
01	9081694	Кранк белл в сборе	1
01A	2025646	Кранк белл	1
01B	3042771	Втулка	2
01C	4226238	Проставка	1
01D	J75481	Штуцер	1
02	9081695	Тяга в сборе	1
02A	2027278	Тяга	1
02B	3042770	Втулка	2
02C	J75481	Штуцер	2
02	9091796	Тяга в сборе	1
02A	2028831	Тяга	1
02B	3042334	Втулка	2
02C	J75481	Штуцер	2
02	9098864	Тяга в сборе	1
02A	8049759	Тяга	1
02B	3042770	Втулка	2
02C	J75481	Втулка	2
05	4216184 замена: 4254235	Гидроцилиндр. подъём	2
05	4254235	Гидроцилиндр. подъём	2
06	4216185	Гидроцилиндр ковша	1
06	4266360	Гидроцилиндр ковша	1
08	8042517	Палец	4
09	8042132 замена: 8046844	Палец	2
09	8046844	Палец	2
10	8042518	Палец	2
11	8042519	Палец	1
12	8042520	Палец	1
13	8042136	Палец	1
13	8042135	Палец	1
14	8042521	Палец	1
15	8042522	Палец	1
17	J901220	Болт	9
18	J901235	Болт	2
19	4183252	Шайба	13
20	4206714	Бобышка	2
21	J901220	Болт	2
21	J901230	Болт	2
22	J75481	Штуцер	9
23	4252958	Бобышка	2
24	4094087	Пылезащитное уплотнение	8
25	4094086	Пылезащитное уплотнение	8
26	4065687	Пылезащитное уплотнение	2
29	4066923	Уплотнительное кольцо	6
31	4179807	Шайба	6
32	4179808	Шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
