Крышка двигателя — HITACHI LX70

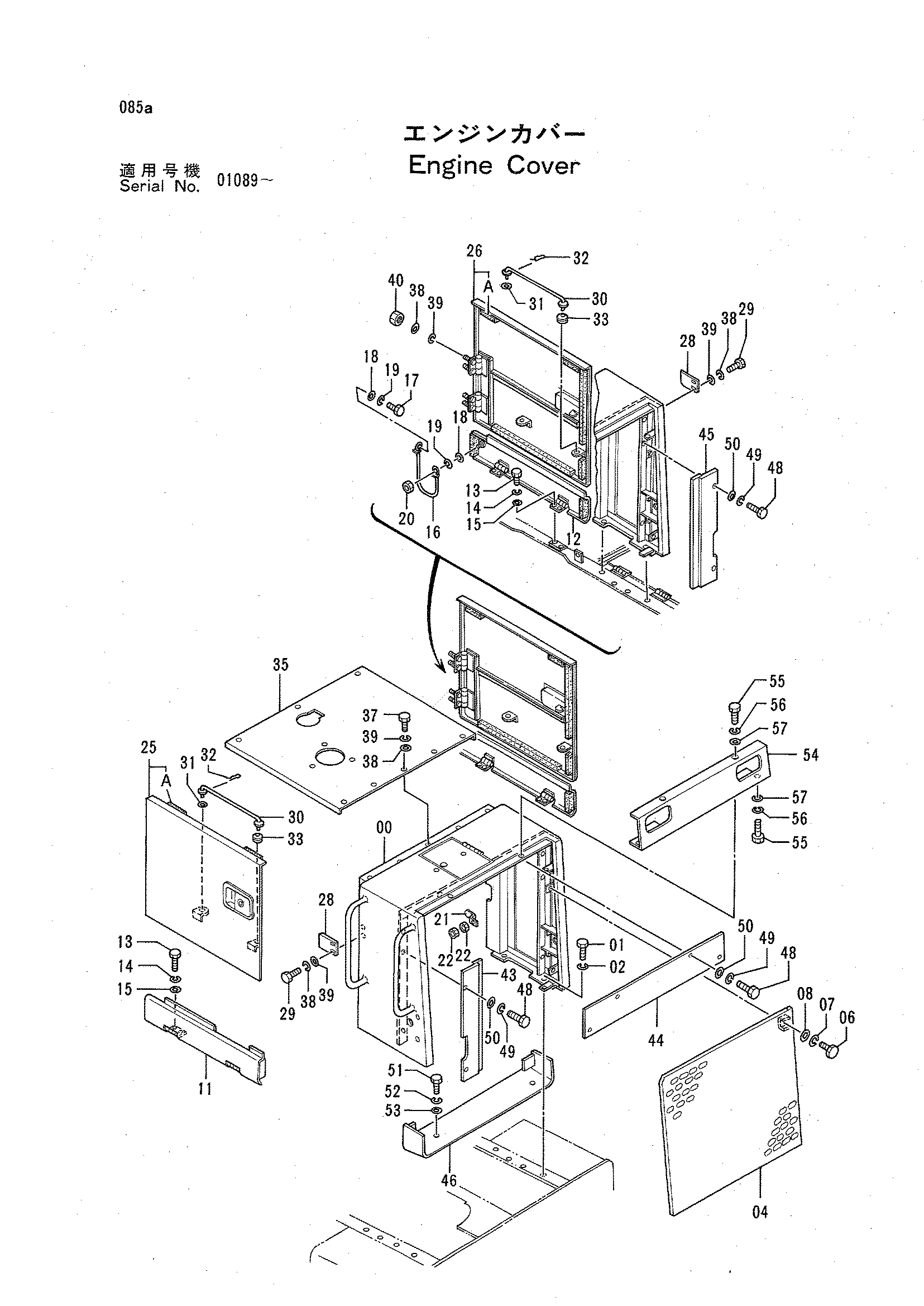

Заводская схема «Крышка двигателя» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011949 | Крышка двигатель | 1 |
| 01 | J901225 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 04 | 7020225 | Решётка | 1 |
| 06 | J901020 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 11 | 8040969 | Крышка | 1 |
| 12 | 8040970 | Крышка | 1 |
| 13 | J900612 | Болт | 8 |
| 14 | A590906 | Пружинная шайба | 8 |
| 15 | 4144838 | Шайба | 8 |
| 16 | 4229656 | Канат провод | 2 |
| 17 | J900616 | Болт | 2 |
| 18 | A590106 | Плоская шайба | 4 |
| 19 | A590906 | Пружинная шайба | 4 |
| 20 | M500605 | Гайка | 2 |
| 21 | 4278456 | Пластина | 2 |
| 22 | J950010 | Гайка | 4 |
| 25 | 7020211 | Дверь | 1 |
| 25A | 4254144 | Резиновая подушка | 2 |
| 26 | 7020212 | Дверь | 1 |
| 26A | 4254144 | Резиновая подушка | 2 |
| 28 | 4183233 | Ограничитель | 2 |
| 29 | J901232 | Болт | 4 |
| 30 | 9707254 | Стойка | 2 |
| 31 | A590112 | Плоская шайба | 2 |
| 32 | 4022699 | Стопорный палец | 2 |
| 33 | 94-2806 | Резиновая втулка | 2 |
| 35 | 7024550 | Крышка | 1 |
| 37 | J901225 | Болт | 8 |
| 38 | A590112 | Плоская шайба | 20 |
| 39 | A590912 | Пружинная шайба | 20 |
| 40 | J950012 | Гайка | 8 |
| 43 | 9737537 | Крышка | 1 |
| 44 | 9737357 | Крышка | 1 |
| 45 | 9737536 | Крышка | 1 |
| 46 | 8041088 | Крышка | 1 |
| 48 | J901020 | Болт | 8 |
| 49 | A590910 | Пружинная шайба | 8 |
| 50 | A590110 | Плоская шайба | 8 |
| 51 | J901016 | Болт | 2 |
| 52 | A590910 | Пружинная шайба | 2 |
| 53 | A590110 | Плоская шайба | 2 |
| 54 | 9737531 | Крышка | 1 |
| 55 | J901020 | Болт | 4 |
| 56 | A590910 | Пружинная шайба | 4 |
| 57 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
