Открытый платформ навес — HITACHI LX70

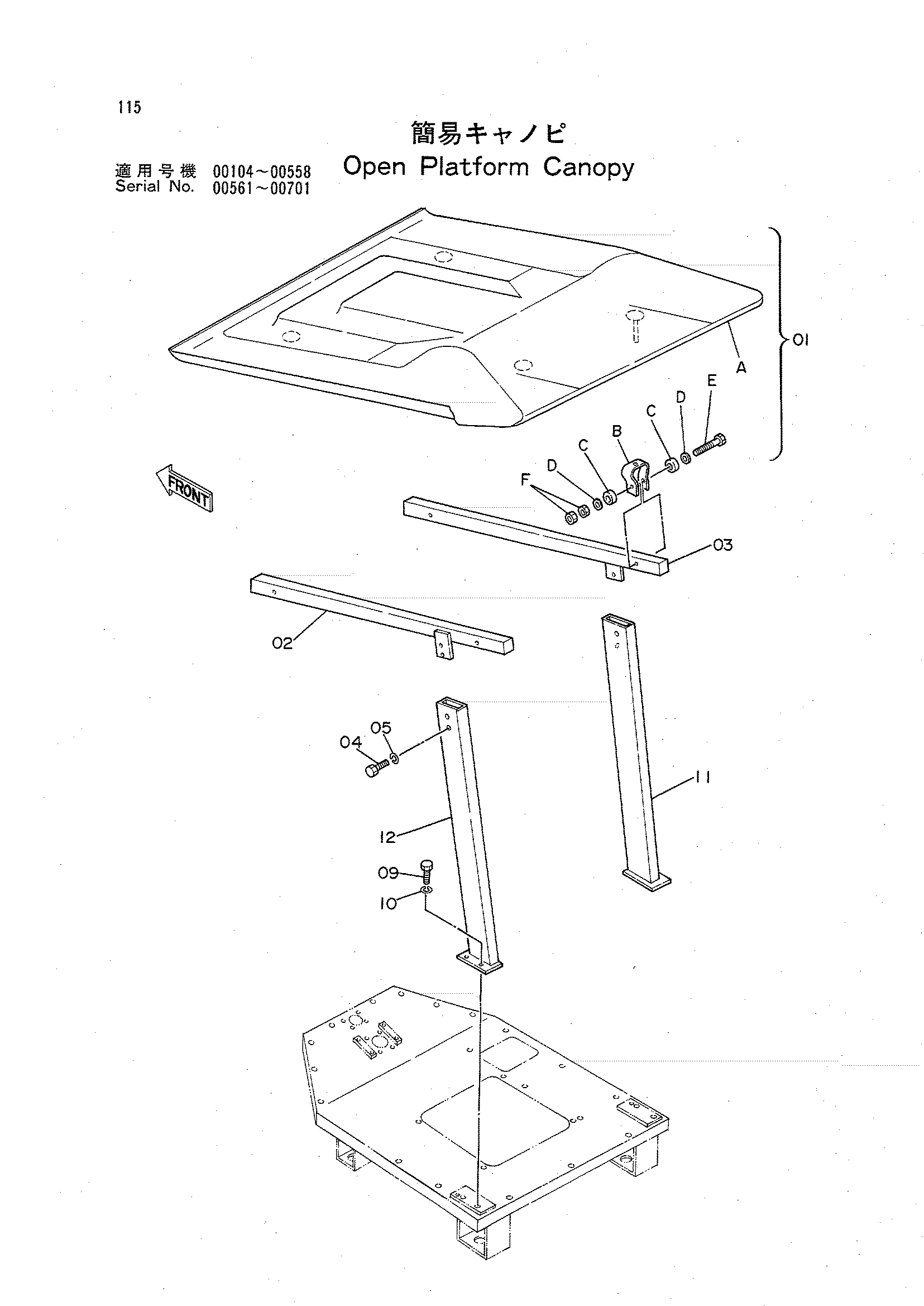

Заводская схема «Открытый платформ навес» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4232935 | Рооф | 1 |
| 01A | 4243531 | Рооф | 1 |
| 01B | 4243532 | Лента | 1 |
| 01C | 4243534 | Амортизатор | 2 |
| 01D | 4243533 | Шайба | 2 |
| 01E | J901202 | Болт | 1 |
| 01F | J950012 | Гайка | 2 |
| 02 | 8041494 | Павл верхний | 1 |
| 03 | 8041679 | Павл верхний | 1 |
| 04 | J901220 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 09 | J901635 | Болт | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 11 | 8044841 | Павл нижний | 1 |
| 12 | 8044840 | Павл нижний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
