Клапан — HITACHI LX70

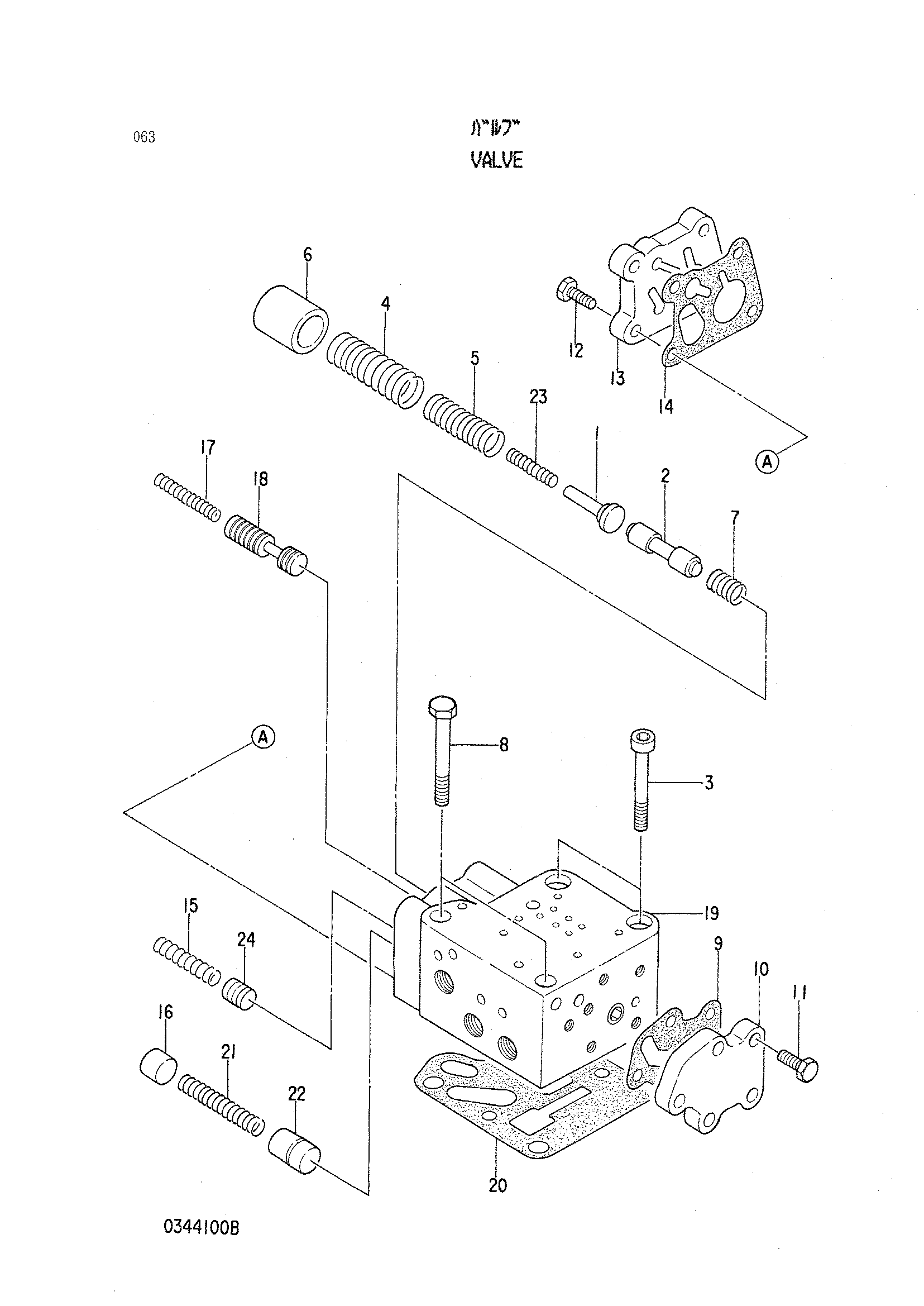

Заводская схема «Клапан» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4225244 | Клапан | 1 | |
| 1 | 0344101 | Фиксатор | 1 |
| 2 | 0344102 | Поршень | 1 |
| 3 | 0344103 | Болт с внутренним шестигранником | 2 |
| 4 | 0344104 | Пружина | 1 |
| 5 | 0344105 | Пружина | 1 |
| 6 | 0344106 | Поршень | 1 |
| 7 | 0344107 | Пружина | 1 |
| 8 | 0344108 | Болт | 2 |
| 9 | 0344109 | Прокладка | 1 |
| 10 | 0344110 | Крышка | 1 |
| 11 | 0344111 | Болт | 5 |
| 12 | 0344111 | Болт | 4 |
| 13 | 0344112 | Крышка | 1 |
| 14 | 0344113 | Манжета | 1 |
| 15 | 4242566 | Пружина | 1 |
| 16 | 4242565 | Шайба | 1 |
| 17 | 0344116 | Пружина | 1 |
| 18 | 0344117 | Поршень | 1 |
| 19 | 0344118 | Корпус | 1 |
| 20 | 0344119 | Прокладка | 1 |
| 21 | 4242564 | Пружина | 1 |
| 22 | 4242563 | Поршень | 1 |
| 23 | 0344122 | Пружина | 1 |
| 24 | 0344123 | Поршень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
