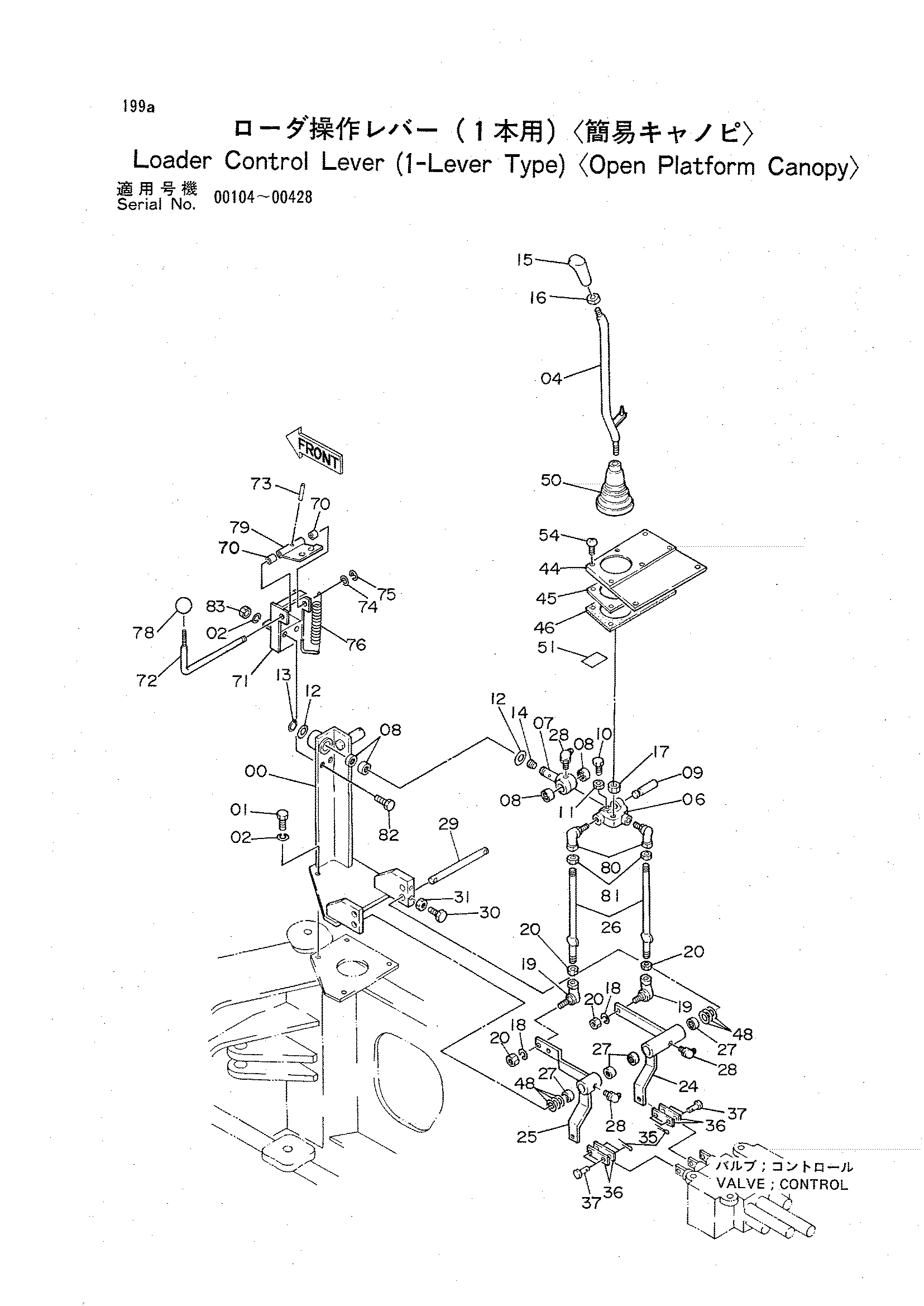

Погрузчик рычаг управления (1-рычаг тип) <открытый платформ навес> — HITACHI LX70

Заводская схема «Погрузчик рычаг управления (1-рычаг тип) <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7019087	Стойка	1
01	J901225	Болт	4
02	A590912	Пружинная шайба	6
04	8043396	Шток	1
06	3039108	Бобышка	1
07	3025206	Палец	1
08	4063694	Игольчатый подшипник	4
09	4086444	Палец	1
10	J900822	Болт	1
11	M500807	Гайка	1
12	A590116	Плоская шайба	2
13	991339	Стопорное кольцо	1
14	94-2010	Пробка	1
15	4196693	Рукоятка	1
16	4201107	Гайка	1
17	J950016	Гайка	1
18	A590910	Пружинная шайба	2
19	4056019	Шарнир	2
20	J952010	Гайка	4
24	9729169	Рычаг	1
25	8040529	Рычаг	1
26	4215069 замена: 4130631	Шток	2
26	4215069 замена: J957010	Шток	2
26	4215069 замена: 4254711	Шток	2
26	4254711	Шток	2
27	4063692	Игольчатый подшипник	4
28	J75581	Штуцер	2
29	4068257	Палец	1
30	J900830	Болт	1
31	M500807	Гайка	1
35	A762013	Шплинт	4
36	9730066	Тяга	2
37	4083675	Палец	4
44	3044246	Крышка	1
45	4224390	Пластина	1
46	4224389	Пластина резиновый	1
48	4081592	Регулировочная шайба	6
50	2026485	Защитный чехол	1
51	3044311	Информационная табличка	1
54	J650620	Винт	6
70	4010016	Игольчатый подшипник	2
71	7020354	Кронштейн	1
72	3044261	Рычаг	1
73	4070330	Пружинный штифт	1
74	A590112	Плоская шайба	3
75	991336	Стопорное кольцо	1
76	4126714	Пружина растяжения	1
78	4143169	Зажим	1
79	9731340	Ограничитель	1
80	4056019	Шарнир	2
80	4130631	Шарнир	2
81	J952010	Гайка	2
81	J957010	Гайка	2
82	J901230	Болт	2
83	J950012	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
