Секондарй рулевое управление <открытый платформ навес> — HITACHI LX70

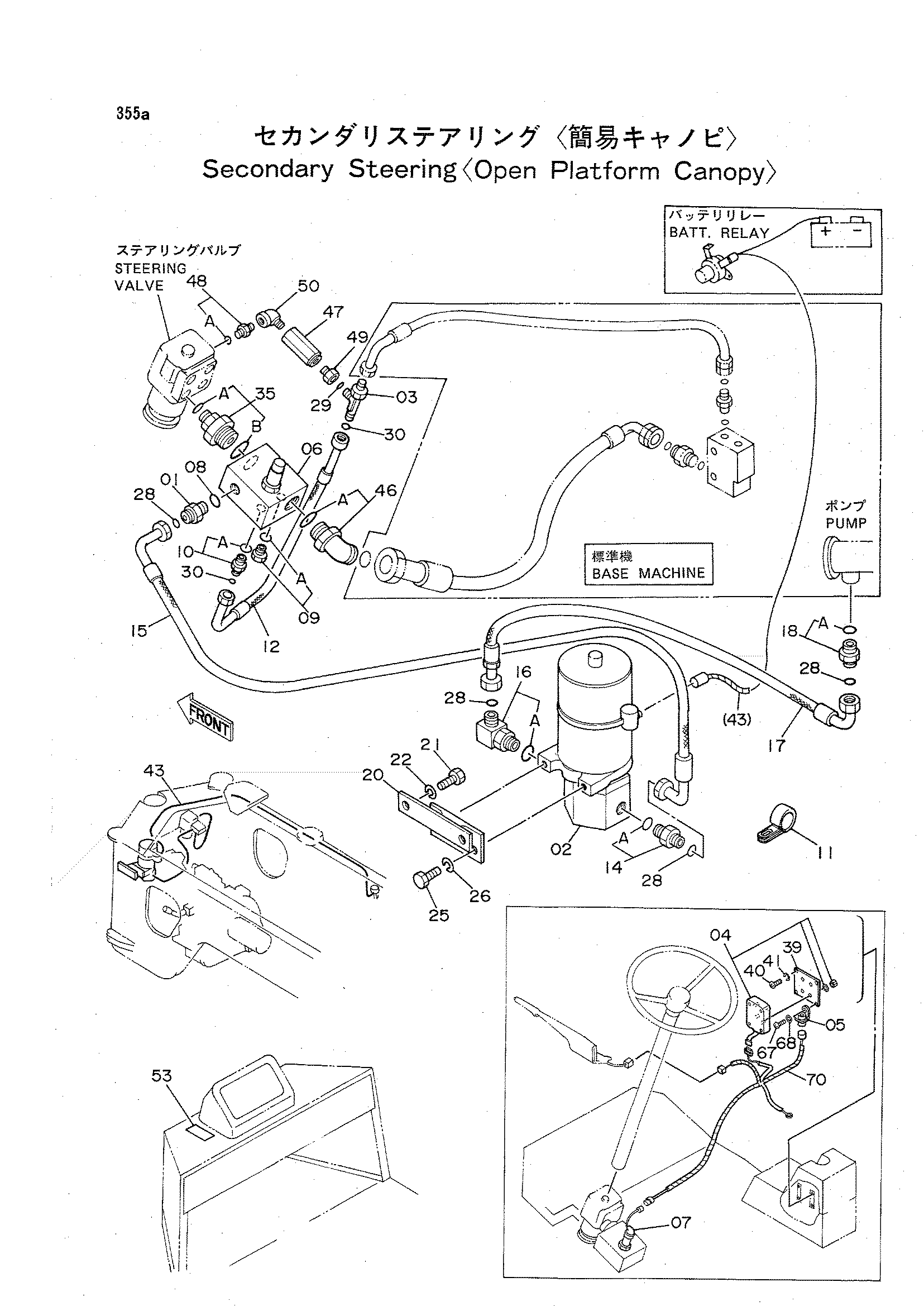

Заводская схема «Секондарй рулевое управление <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3041661 замена: 3056356 | Обратный клапан | 1 |
| 01 | 3056356 | Обратный клапан | 1 |
| 02 | 2026975 | Насос | 1 |
| 03 | 38H1015 | Тройник | 1 |
| 04 | 1012862 | Контроллер | 1 |
| 05 | 4236265 | Реле | 1 |
| 06 | 4245362 | Выключатель | 1 |
| 07 | 4245363 | Жгут проводов | 1 |
| 08 | U10778U | Уплотнительное кольцо | 1 |
| 09 | 4174543 | Пробка | 1 |
| 09A | 4510185 | Уплотнительное кольцо | 1 |
| 10 | 4187185 | Адаптер | 1 |
| 10A | 4510185 | Уплотнительное кольцо | 1 |
| 11 | 4192035 | Зажим | 1 |
| 12 | 4208485 | Шланг | 1 |
| 14 | 4187191 | Угловой штуцер | 1 |
| 14 | 4187187 | Адаптер | 1 |
| 14A | U10778U | Уплотнительное кольцо | 1 |
| 15 | 4241388 замена: 4288203 | Шланг | 1 |
| 15 | 4241388 замена: 4187187 | Шланг | 1 |
| 15 | 4288203 | Шланг | 1 |
| 16 | 4189426 | Угловой штуцер | 1 |
| 16A | R26906R | Уплотнительное кольцо | 1 |
| 17 | 4229839 | Шланг | 1 |
| 18 | 4187187 | Адаптер | 1 |
| 18A | U10778U | Уплотнительное кольцо | 1 |
| 20 | 9731267 | Кронштейн | 1 |
| 21 | J901220 | Болт | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
| 25 | 19H2284 | Болт | 2 |
| 26 | J21383 | Пружинная шайба | 2 |
| 28 | 4138938 | Уплотнительное кольцо | 4 |
| 29 | 4510185 | Уплотнительное кольцо | 1 |
| 30 | 4154235 | Уплотнительное кольцо | 2 |
| 35 | 4213728 | Адаптер | 1 |
| 35A | U10778U | Уплотнительное кольцо | 1 |
| 35B | 4510188 | Уплотнительное кольцо | 1 |
| 39 | 4207791 | Пластина | 1 |
| 40 | M430613 | Винт | 3 |
| 41 | A590906 | Пружинная шайба | 3 |
| 43 | 4225067 | Трос | 1 |
| 46 | 4189423 | Угловой штуцер | 1 |
| 46A | U12547U | Уплотнительное кольцо | 1 |
| 47 | 4225316 | Клапан | 1 |
| 48 | 4224646 | Адаптер | 1 |
| 48A | 4510185 | Уплотнительное кольцо | 1 |
| 49 | 4217771 | Переходник | 1 |
| 50 | 94-0630 | Угловой штуцер | 1 |
| 53 | 4243095 | Информационная табличка | 1 |
| 53 | 4243096 | Информационная табличка | 1 |
| 67 | M430616 | Винт | 1 |
| 68 | A590106 | Плоская шайба | 1 |
| 70 | 3045195 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
