Рулевое управление устройство <открытый платформ навес> — HITACHI LX70

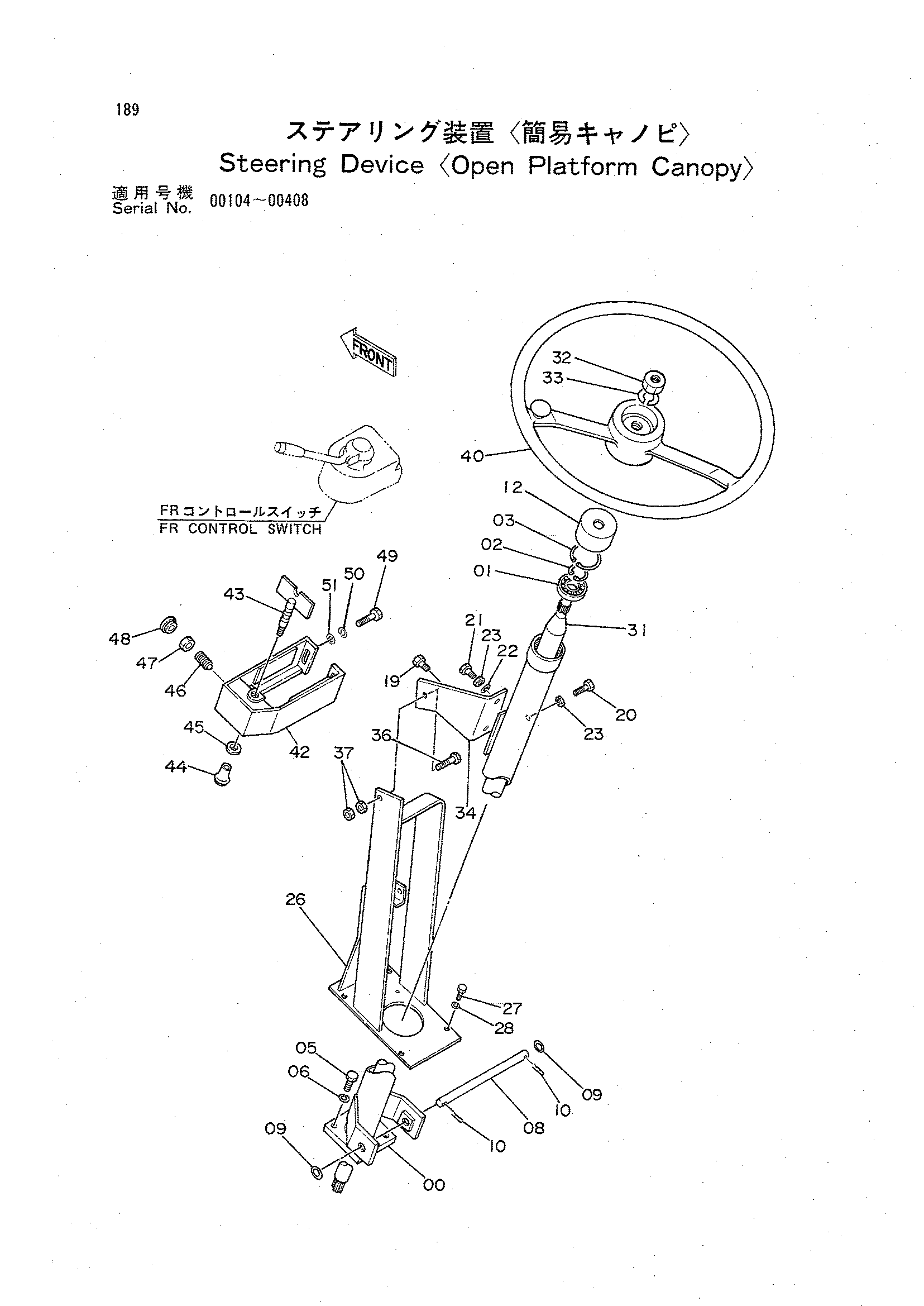

Заводская схема «Рулевое управление устройство <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7019426 | Колумн | 1 |
| 01 | 988307 | Шариковый подшипник | 1 |
| 02 | 959500 | Стопорное кольцо | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 05 | 19H2552 | Болт | 4 |
| 06 | J21383 | Пружинная шайба | 4 |
| 08 | 4215402 | Палец | 1 |
| 09 | A590116 | Плоская шайба | 2 |
| 10 | A764025 | Шплинт | 2 |
| 12 | 4218862 | Колпачок резиновый | 1 |
| 19 | J901020 | Болт | 1 |
| 20 | J901025 | Болт | 1 |
| 21 | M261036 | Болт | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 23 | J950010 | Гайка | 2 |
| 26 | 7019076 | Стойка | 1 |
| 27 | J901025 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 31 | 3041283 | Вал | 1 |
| 32 | J950012 | Гайка | 1 |
| 33 | A590912 | Пружинная шайба | 1 |
| 34 | 4225848 | Кронштейн | 1 |
| 36 | M321140 | Болт реамер | 1 |
| 37 | J952010 | Гайка | 2 |
| 40 | 4226982 | Колесо | 1 |
| 42 | 7021042 | Крышка | 1 |
| 43 | 9732687 | Ограничитель | 1 |
| 44 | 4243692 | Ручка | 1 |
| 45 | 4114402 | Шайба | 1 |
| 46 | 4218903 | Детент | 1 |
| 47 | J950012 | Гайка | 1 |
| 48 | 4156881 | Резиновая втулка | 1 |
| 49 | J900840 | Болт | 2 |
| 50 | A590908 | Пружинная шайба | 2 |
| 51 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
