HST основной трубопроводы — HITACHI LX70

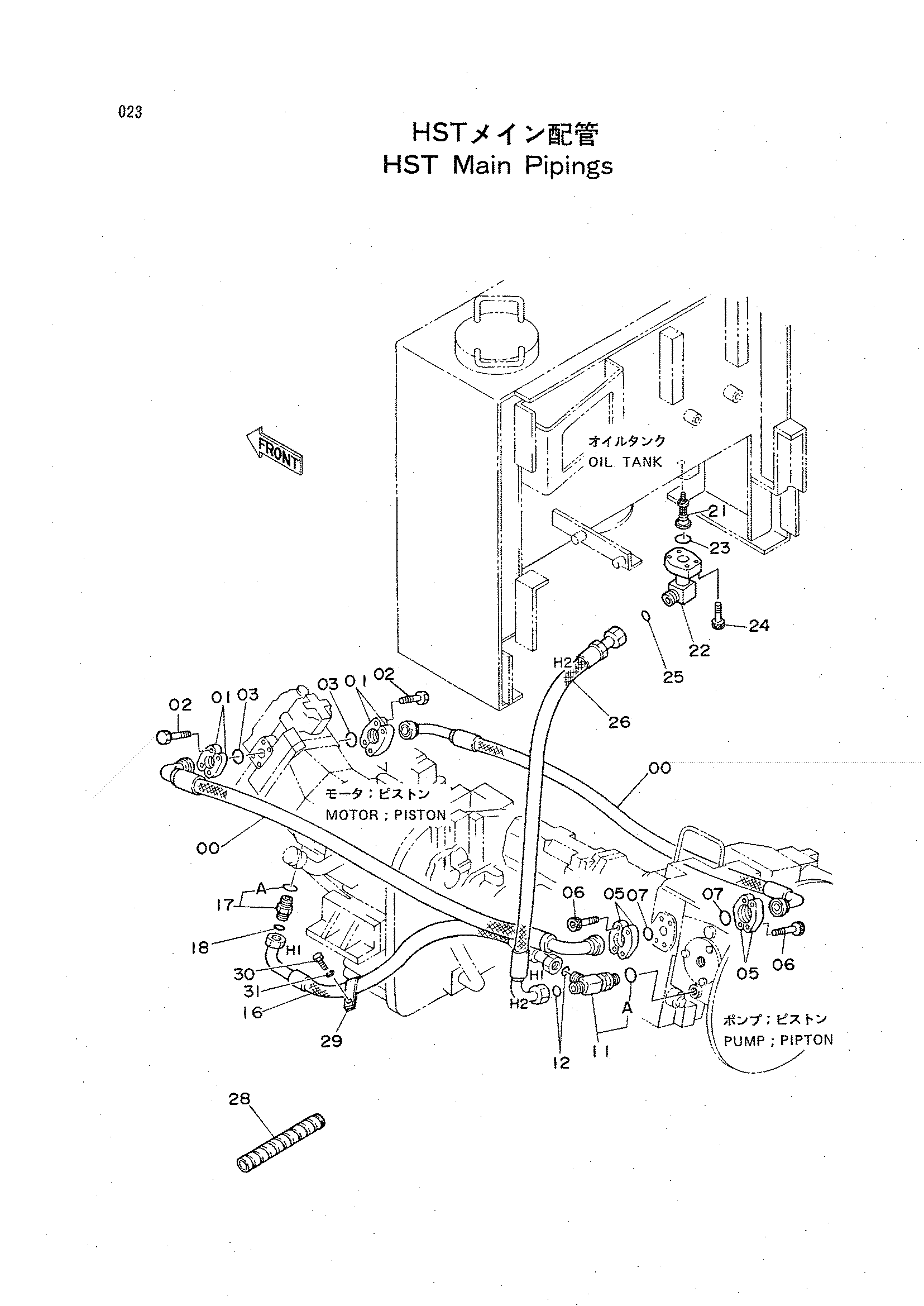

Заводская схема «HST основной трубопроводы» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4219685 | Шланг | 2 |
| 01 | 4075852 | Разъёмный фланец | 4 |
| 02 | 4219381 | Болт | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4506459 | Разъёмный фланец | 4 |
| 06 | 4047038 | Болт с внутренним шестигранником | 8 |
| 07 | 971489 | Уплотнительное кольцо | 2 |
| 11 | 4207590 | Тройник | 1 |
| 11A | R26906R | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | 4219316 | Шланг | 1 |
| 17 | 4187188 | Адаптер | 1 |
| 17A | U12547U | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 21 | 4094445 | Клапан | 1 |
| 22 | 9729974 | Трубка | 1 |
| 23 | A810040 | Уплотнительное кольцо | 1 |
| 24 | M341036 | Болт с внутренним шестигранником | 4 |
| 25 | 4187308 | Уплотнительное кольцо | 1 |
| 26 | 4219317 | Шланг | 1 |
| 28 | 4044420 | Защитный кожух | 6 |
| 29 | 4190264 | Зажим | 1 |
| 30 | J901014 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
