Споол-сектион — HITACHI LX70

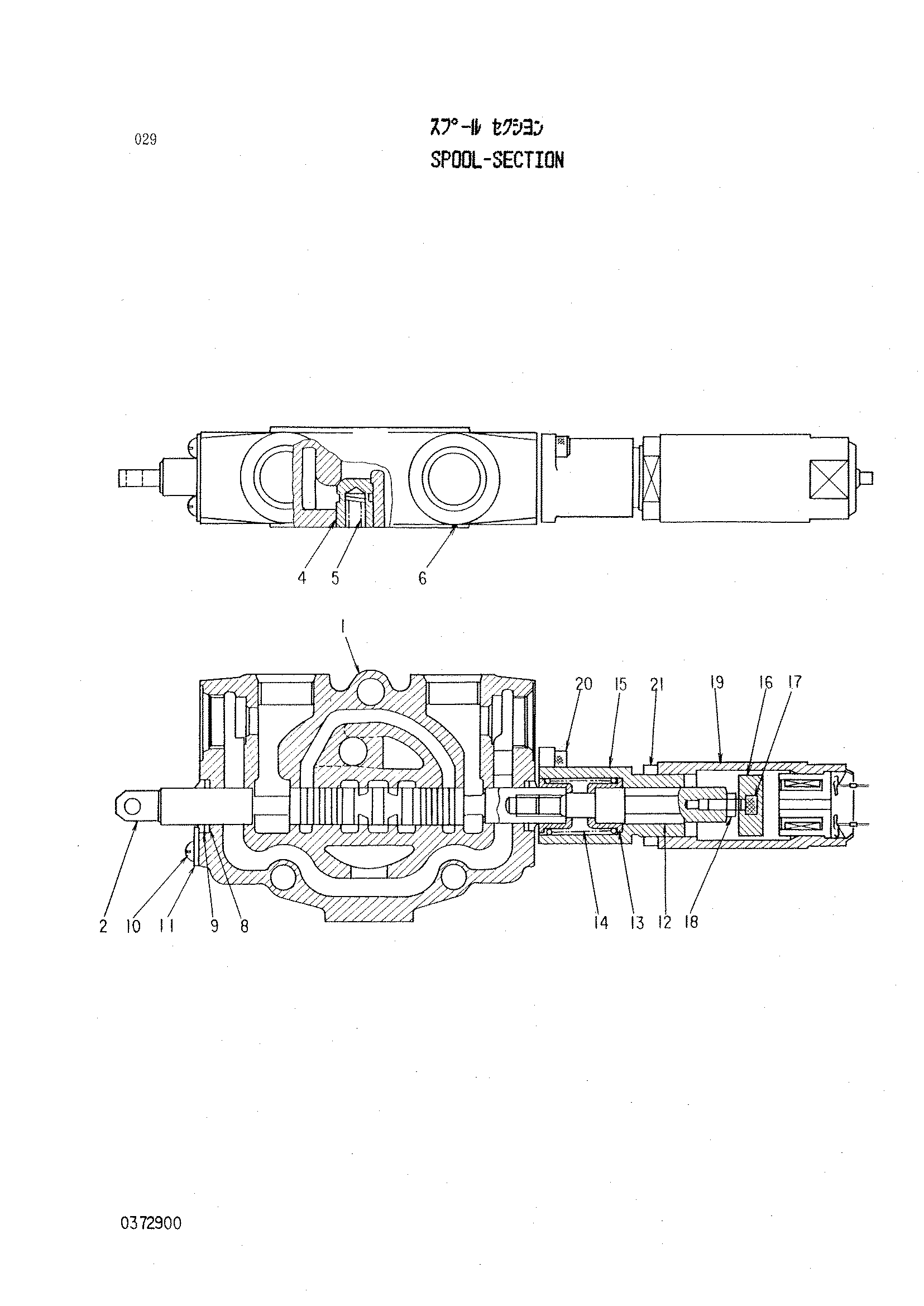

Заводская схема «Споол-сектион» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 4244926 | Споол-сектион | 1 |
| 4 | 0125107 | Тарельчатый клапан | 1 |
| 5 | 0125108 | Пружина | 1 |
| 6 | 0125120 | Уплотнительное кольцо | 1 |
| 8 | 0351601 | Уплотнение | 2 |
| 9 | 0341602 | Стеклоочиститель | 2 |
| 10 | M430610 | Винт | 2 |
| 11 | 0125113 | Пластина уплотнение | 2 |
| 12 | 0351602 | Палец | 1 |
| 13 | 0125129 | Седло пружины | 2 |
| 14 | 0372201 | Пружина | 1 |
| 15 | 0341605 | Колпачок | 1 |
| 16 | 0351604 | Пластина | 1 |
| 17 | 0341607 | Болт с внутренним шестигранником | 1 |
| 18 | 0341608 | Гайка | 1 |
| 19 | 0373301 | Коил трубка в сборе | 1 |
| 20 | 0187104 | Болт с внутренним шестигранником | 2 |
| 21 | 0341610 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
