Трансмиссия — HITACHI LX70

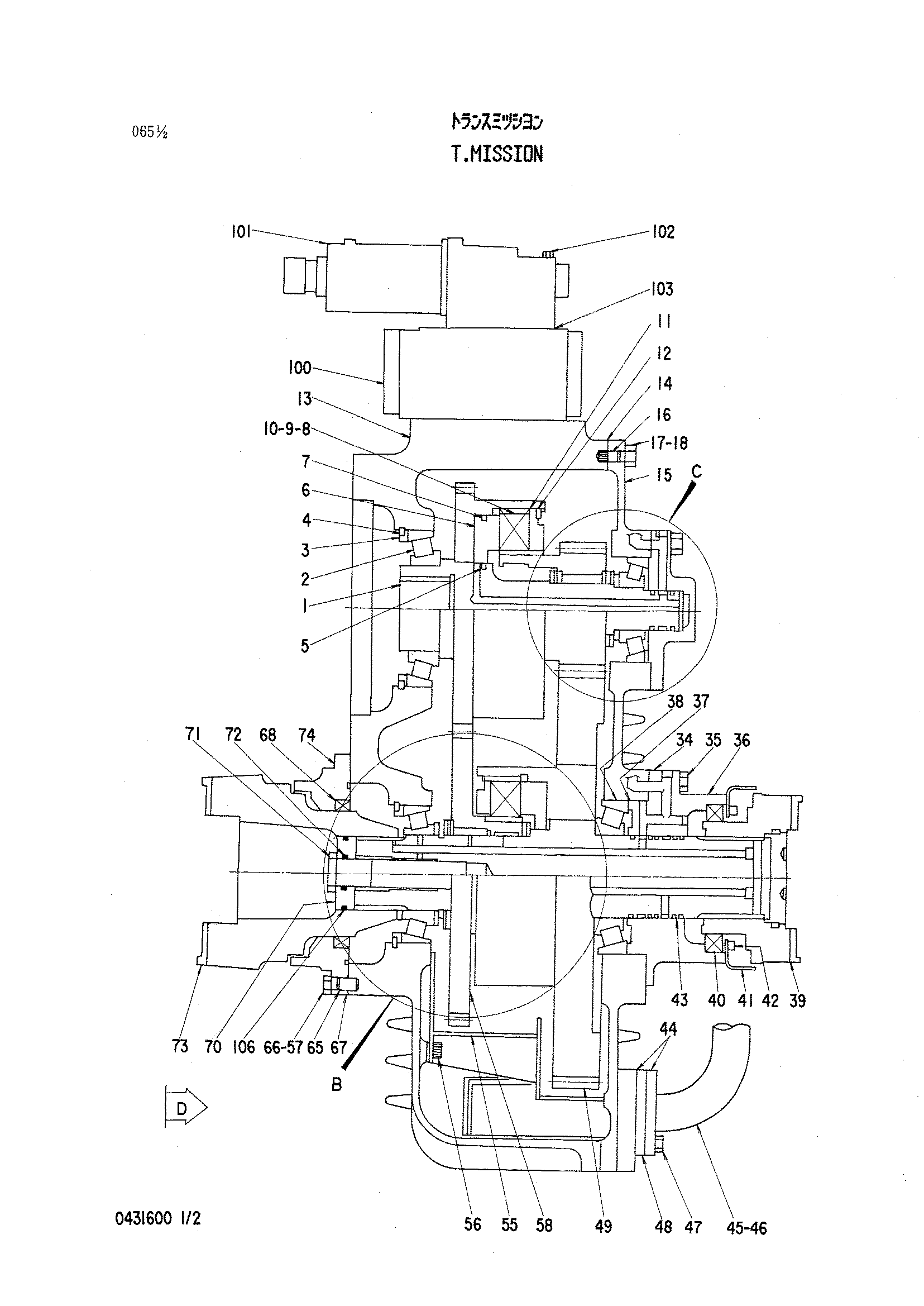

Заводская схема «Трансмиссия» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4252588	Трансмиссия	1
1	0344076	Вал	1
2	0344077	Роликовый подшипник	1
3	0344078	Проставка	1
4	4269899	Шайба	1
5	0344015	Кольцо	1
6	0344016	Поршень	1
7	0344017	Кольцо	1
8	0344018	Пластина фибре	3
9	0344019	Пластина стальной	4
10	0344020	Пружина	3
11	0344021	Пластина	1
12	0344022	Стопорное кольцо	1
13	4270787	Корпус	1
14	4277643	Манжета	1
15	4269900	Крышка	1
16	0344026	Палец довел	2
17	0344003	Болт	15
18	M211045	Болт	4
19	0344027	Упорная шайба	1
20	0344028	Неедле	1
21	0344029	Упорная шайба	1
22	0354002	Шестерня	1
23	0344031	Игольчатый подшипник	1
24	0344029	Упорная шайба	1
25	0344028	Неедле	1
26	0344027	Упорная шайба	1
27	0344003	Болт	5
28	0344032	Регулировочная шайба	1
29	0344033	Роликовый подшипник	1
30	0344034	Шайба	1
31	0344035	Водило	1
32	0344036	Кольцо	2
33	0344037	Прокладка	1
34	0344038	Прокладка	1
35	0344003	Болт	7
36	0344039	Водило	1
37	0372501	Регулировочная шайба	1
38	0344041	Подшипник. ROL	1
39	4277304	Фланец	1
40	0344044	Масляное уплотнение	1
41	4277306	Крышка	1
42	M340510	Болт с внутренним шестигранником	4
43	0344047	Кольцо	5
44	0344042	Прокладка	2
45	0344048	Сетчатый фильтр	1
46	0344092	Болт	1
47	0344049	Болт	4
48	0344050	Сетчатый фильтр	1
49	0354003	Вал	1
50	0344017	Кольцо	1
51	0344015	Кольцо	1
52	0344016	Поршень	1
53	0344052	Упорная шайба	1
54	0344053	Неедле	1
55	4277427	Кожух	1
56	M341016	Болт с внутренним шестигранником	2
57	0353701	Винт	1
58	0344056	Шестерня	1
59	0344057	Игольчатый подшипник	1
60	0344058	Стопорное кольцо	1
61	0344059	Шайба	1
62	0344060	Роликовый подшипник	1
63	0344061	Проставка	1
64	0344062	Шайба	1
65	0344064	Палец довел	2
66	0344003	Болт	9
67	0344063	Прокладка	1
68	0353702	Масляный уплотнение	1
69	0353703	Шайба	1
70	4288126	Шайба	1
71	0353705	Болт	1
72	0353706	Уплотнительное кольцо	1
73	4298667	Фланец	1
74	4294513	Крышка	1
75	0344053	Неедле	1
76	0344074	Упорная шайба	1
77	0344075	Упорная шайба	1
78	0344021	Пластина	1
79	0344022	Стопорное кольцо	1
80	0344018	Пластина фибре	3
81	0344080	Кронштейн	2
82	0344081	Болт	8
83	0344082	Датчик	1
84	4506418	Уплотнительное кольцо	2
85	0344083	Болт проушина	1
86	0344084	Сапун	1
87	4271468	Пробка	2
91	4271696	Указатель уровня	1
92	4271697	Корпус	1
93	4272374	Хомут	1
94	M211020	Болт	1
96	4272378	Пробка	1
97	4506320	Уплотнительное кольцо	1
98	0344019	Пластина стальной	4
99	0344020	Пружина	3
100	4225244	Клапан	1
101	0371403	Электромагнитный клапан	1
102	0372505	Болт с внутренним шестигранником	4
103	4243617	Прокладка	1
106	942529	Уплотнительное кольцо	1
107	4272380	Пробка	1
108	4506416	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
