Погрузчик рычаг управления (2-рычаг тип: 4 золотник): 4 — HITACHI LX70

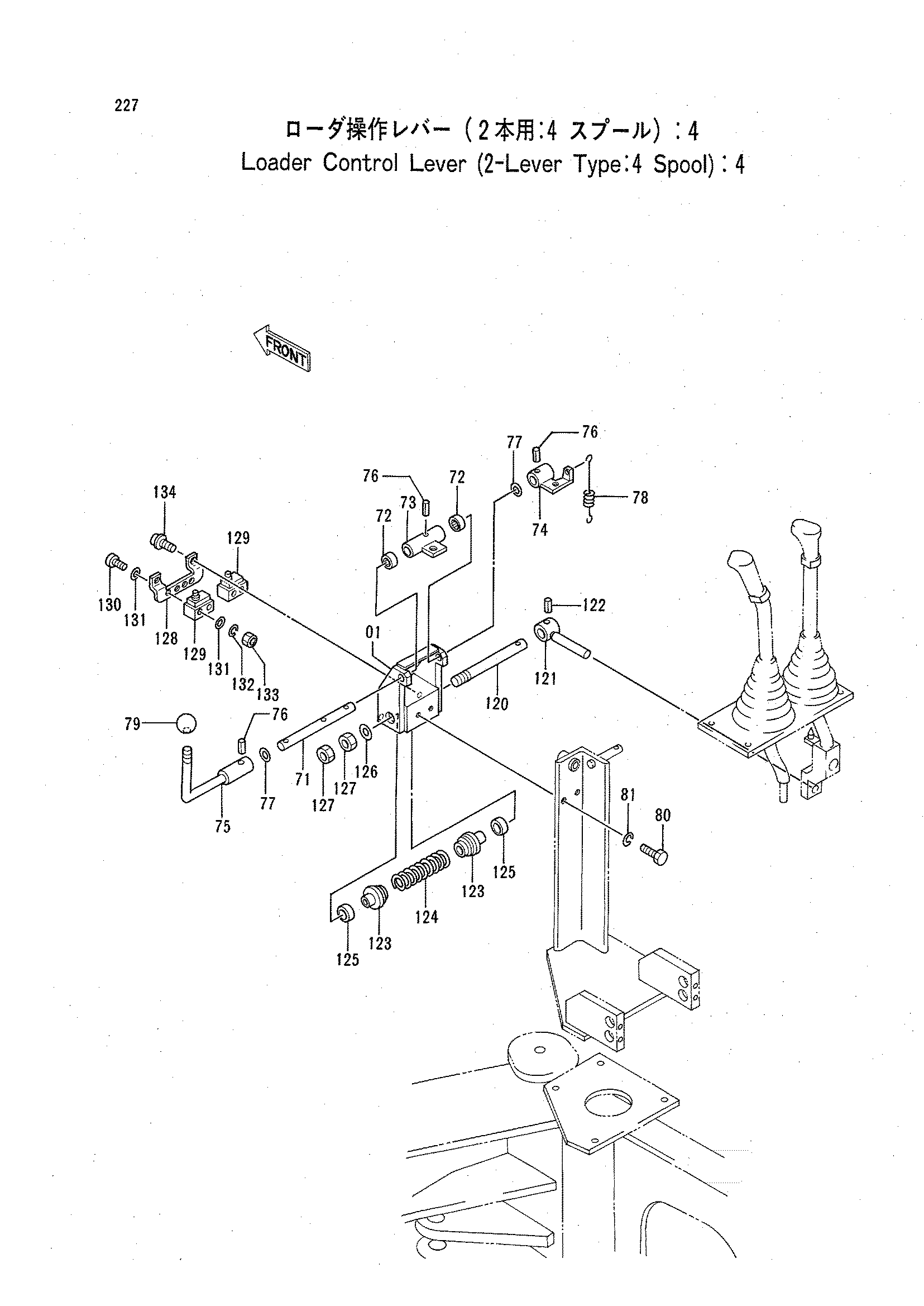

Заводская схема «Погрузчик рычаг управления (2-рычаг тип: 4 золотник): 4» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7021597 | Опора | 1 |
| 71 | 4271784 | Палец | 1 |
| 72 | 4010016 | Игольчатый подшипник | 2 |
| 73 | 9733627 | Ограничитель | 1 |
| 74 | 9733628 | Ограничитель | 1 |
| 75 | 9736624 | Рычаг | 1 |
| 76 | 4070330 | Пружинный штифт | 3 |
| 77 | A590112 | Плоская шайба | 2 |
| 78 | 4126714 | Пружина растяжения | 1 |
| 79 | 4143169 | Рукоятка | 1 |
| 80 | J901220 | Болт | 2 |
| 81 | A590912 | Пружинная шайба | 2 |
| 120 | 4249828 | Шток | 1 |
| 121 | 9733626 | Рычаг | 1 |
| 122 | 446750 | Пружинный штифт | 1 |
| 123 | 4249830 | Направляющая | 2 |
| 124 | 4041988 | Пружина | 1 |
| 125 | 4196816 | Втулка | 2 |
| 126 | A590116 | Плоская шайба | 1 |
| 127 | J950016 | Гайка | 2 |
| 128 | 4249831 | Пластина | 1 |
| 129 | 4249832 | Выключатель | 2 |
| 130 | M430430 | Винт | 4 |
| 131 | A590104 | Плоская шайба | 8 |
| 132 | A590904 | Пружинная шайба | 4 |
| 133 | M500403 | Гайка | 4 |
| 134 | J460512 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
