Аксле-хоусинг (задний) — HITACHI LX70

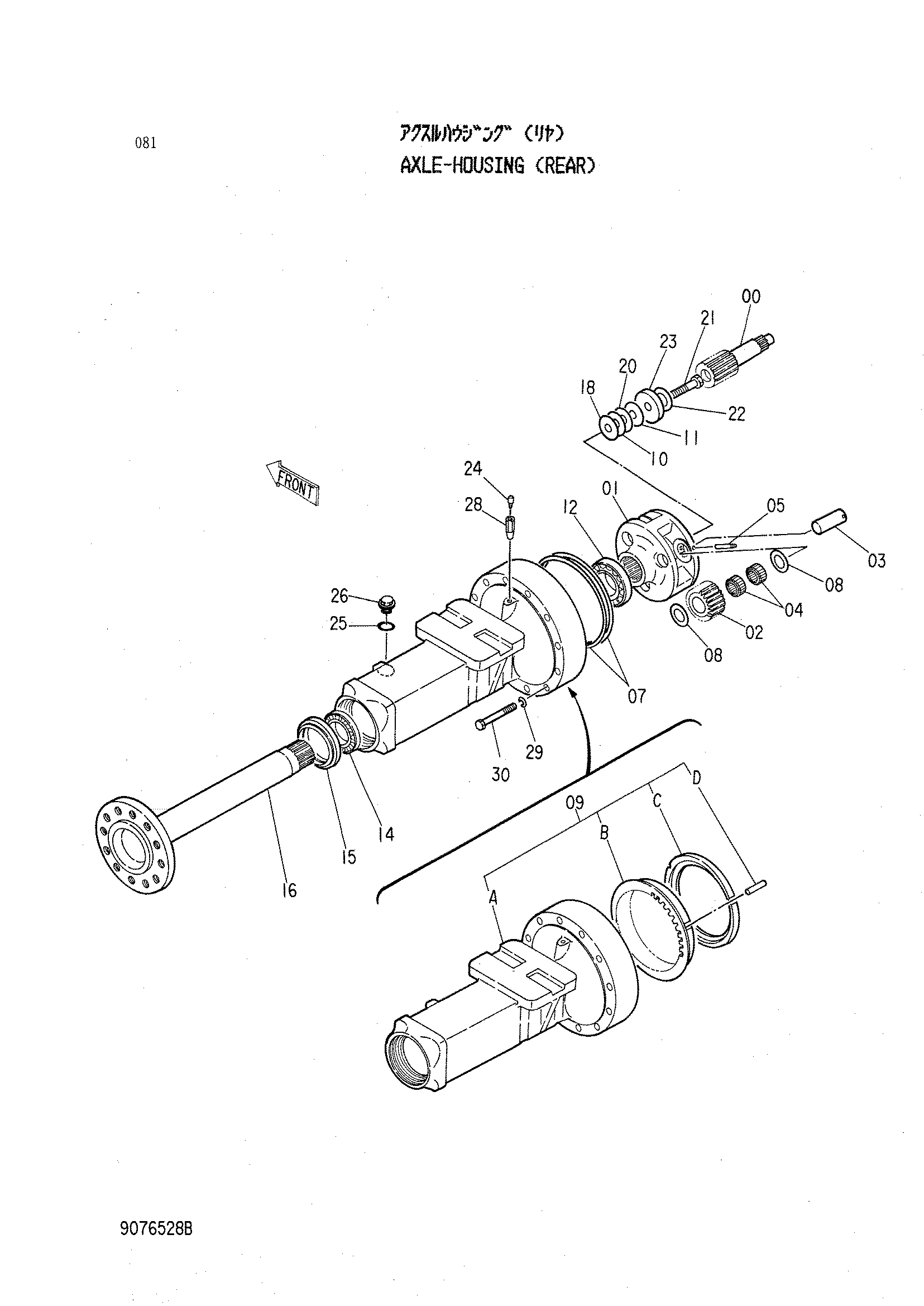

Заводская схема «Аксле-хоусинг (задний)» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2025166 | Солнечная шестерня | 1 |
| 01 | 1011688 замена: 1013828 | Водило | 1 |
| 01 | 1013828 | Водило | 1 |
| 02 | 3039920 | Планетарная шестерня | 3 |
| 03 | 3039947 замена: 3033753 | Мост | 3 |
| 03 | 3033753 | Палец | 3 |
| 04 | 4513637 | Игольчатый подшипник | 6 |
| 05 | 4513294 | Пружинный штифт | 3 |
| 07 | 4214306 | Регулировочная шайба | 2 |
| 08 | 4180737 | Упорная пластина | 6 |
| 09 | 8040063 | Корпус задний | 1 |
| 11 | 4235030 | Регулировочная шайба | 1 |
| 12 | 933697 | Роликовый подшипник | 1 |
| 14 | 4178055 | Роликовый подшипник | 1 |
| 15 | 4110361 | Комплект уплотнений | 1 |
| 16 | 2025167 замена: 2028246 | Вал | 1 |
| 16 | 2028246 | Вал | 1 |
| 18 | 4211267 | Регулировочная шайба | 3 |
| 19 | 4211269 | Регулировочная шайба | 3 |
| 20 | 4211268 | Регулировочная шайба | 1 |
| 21 | J932085 | Болт | 1 |
| 22 | 4211297 | Упорная пластина | 1 |
| 22 | 4245889 | Упорная пластина | 1 |
| 23 | 4235697 | Фиксатор | 1 |
| 23 | 4245891 | Фиксатор | 1 |
| 24 | 4180743 | Сапун | 1 |
| 25 | A811030 | Уплотнительное кольцо | 1 |
| 26 | J75386 | Пробка | 1 |
| 28 | 4241267 | Переходник | 1 |
| 29 | A590916 | Пружинная шайба | 12 |
| 30 | J901603 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
