Погрузчик трубопроводы (передний): 1 — HITACHI LX70

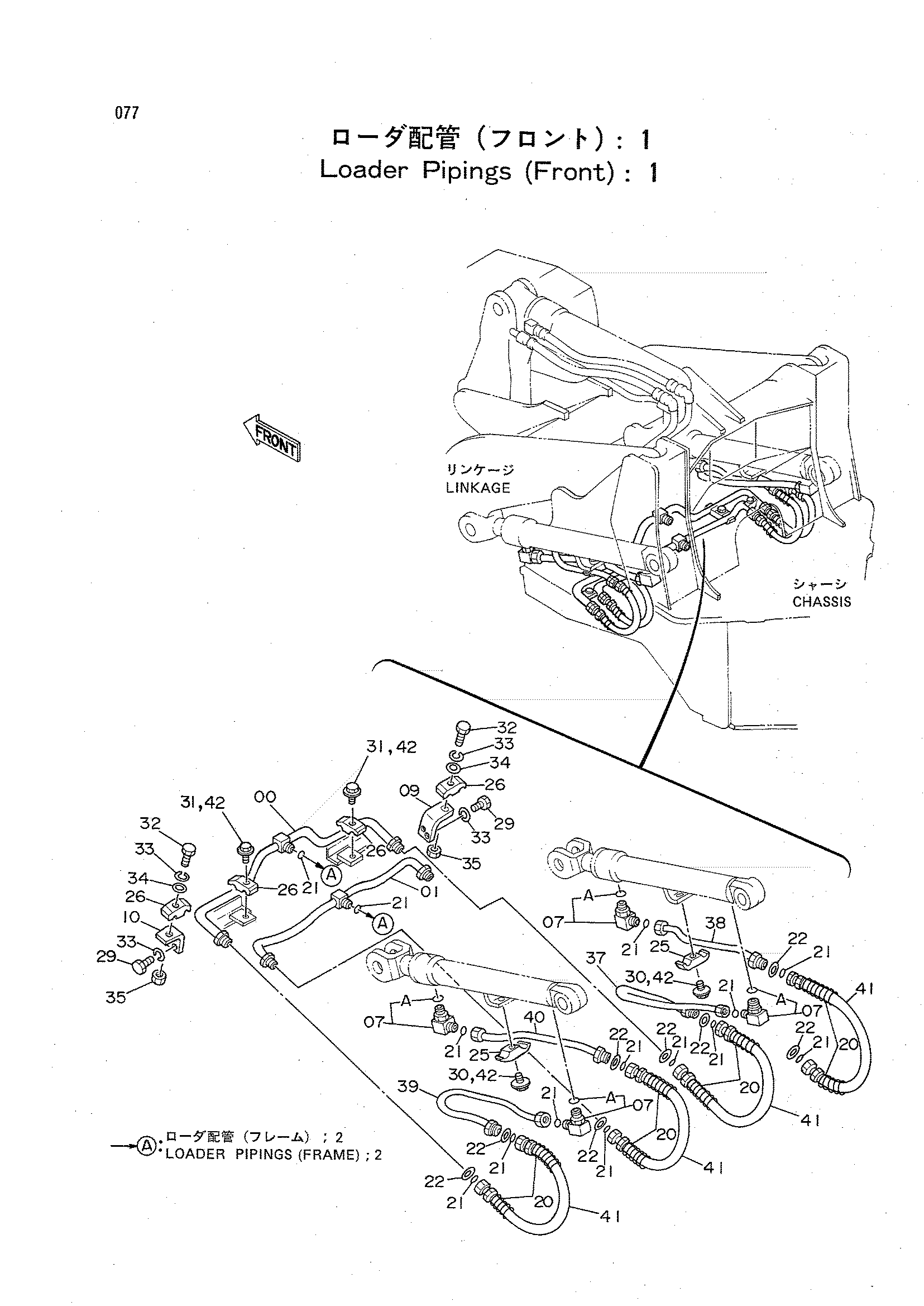

Заводская схема «Погрузчик трубопроводы (передний): 1» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8039344 | Трубка | 1 |
| 01 | 8039345 | Трубка | 1 |
| 07 | 4187192 | Угловой штуцер | 4 |
| 07A | U12547U | Уплотнительное кольцо | 1 |
| 09 | 4207135 | Правый кронштейн | 1 |
| 10 | 4207136 | Левый кронштейн | 1 |
| 20 | 4053611 | Защитный кожух | 4 |
| 21 | 4187308 | Уплотнительное кольцо | 14 |
| 22 | 4203220 | Шайба | 8 |
| 25 | 4189858 | Хомут трубки | 2 |
| 26 | 4189859 | Хомут трубки | 4 |
| 29 | J901230 | Болт | 4 |
| 30 | J901245 замена: J011245 | Болт | 2 |
| 30 | J011245 | Болт с шайбой | 2 |
| 31 | J901255 замена: J011255 | Болт | 2 |
| 31 | J011255 | Болт с шайбой | 2 |
| 32 | J901265 | Болт | 2 |
| 33 | A590912 | Пружинная шайба | 6 |
| 34 | A590112 | Плоская шайба | 2 |
| 35 | J950012 | Гайка | 2 |
| 37 | 8044402 | Трубка | 1 |
| 38 | 9732231 | Трубка | 1 |
| 39 | 8044403 | Трубка | 1 |
| 40 | 9732232 | Трубка | 1 |
| 41 | 4205389 | Шланг | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
