Электрооборудование (2) <ROPS кабина, 1-стальной кабина> — HITACHI LX70

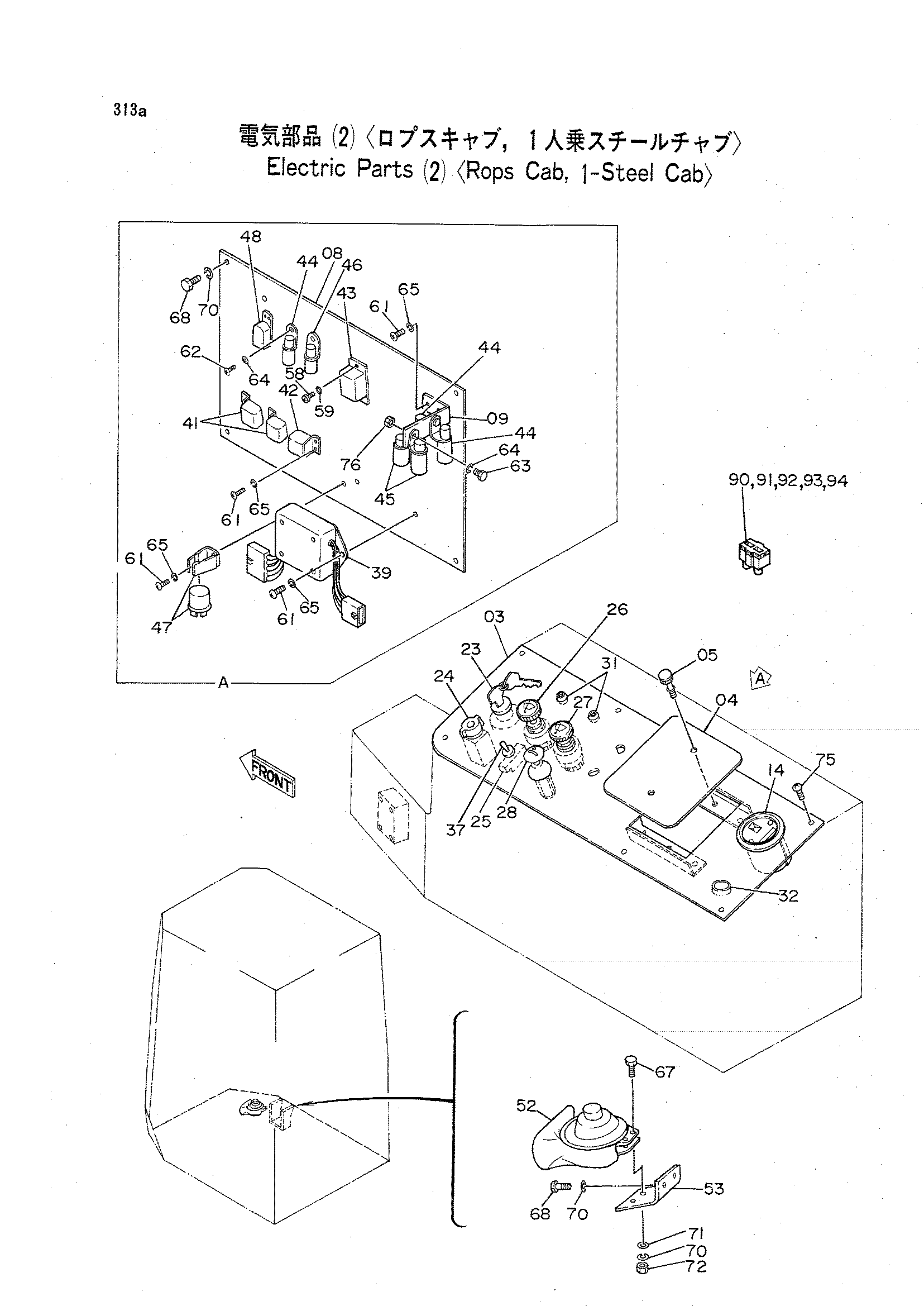

Заводская схема «Электрооборудование (2) <ROPS кабина, 1-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8040583 | Пнел | 1 |
| 04 | 4215106 | Крышка | 1 |
| 05 | 4207790 | Винт | 2 |
| 08 | 9731649 | Пластина | 1 |
| 09 | 4195179 | Кронштейн | 1 |
| 14 | 2027297 | Матер хоур | 1 |
| 23 | 4186743 | Замок зажигания | 1 |
| 24 | 4184396 | Выключатель | 1 |
| 25 | 921037 | Выключатель тумблер | 1 |
| 26 | 4238886 | Выключатель поворотный | 1 |
| 27 | 4241415 | Выключатель поворотный | 1 |
| 28 | 4184395 | Лигхтер | 1 |
| 31 | 4236262 | Резиновая втулка | 2 |
| 32 | 4223492 | Резиновая втулка | 1 |
| 37 | 4042098 | Колпачок | 1 |
| 39 | 4218103 | Контроллер | 1 |
| 41 | 4152940 | Реле хоурметер | 2 |
| 42 | 4189180 | Таймер | 1 |
| 43 | 4099733 | Реле делай | 1 |
| 44 | 4236265 | Реле | 3 |
| 45 | 4236267 | Реле | 2 |
| 46 | 4236266 | Реле | 1 |
| 47 | 4046472 | Фласхер | 1 |
| 48 | 4205029 | Реле | 1 |
| 52 | 4505524 | Звуковой сигнал | 1 |
| 53 | 4236586 | Кронштейн | 1 |
| 58 | M430416 | Винт | 2 |
| 59 | A590104 | Плоская шайба | 2 |
| 61 | M430613 | Винт | 14 |
| 62 | M430616 | Винт | 2 |
| 63 | M430620 | Винт | 2 |
| 64 | A590106 | Плоская шайба | 6 |
| 65 | A590906 | Пружинная шайба | 18 |
| 67 | J900825 | Болт | 2 |
| 68 | J900816 | Болт | 6 |
| 70 | A590908 | Пружинная шайба | 8 |
| 71 | A590108 | Плоская шайба | 2 |
| 72 | M500807 | Гайка | 2 |
| 75 | J650614 | Винт | 8 |
| 76 | M500605 | Гайка | 2 |
| 90 | 4247107 | Предохранитель | 1 |
| 91 | 4195593 | Предохранитель | 4 |
| 92 | 4195594 | Предохранитель | 8 |
| 93 | 4195595 | Предохранитель | 1 |
| 94 | 4195596 | Предохранитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
