Киккоут устройство — HITACHI LX70

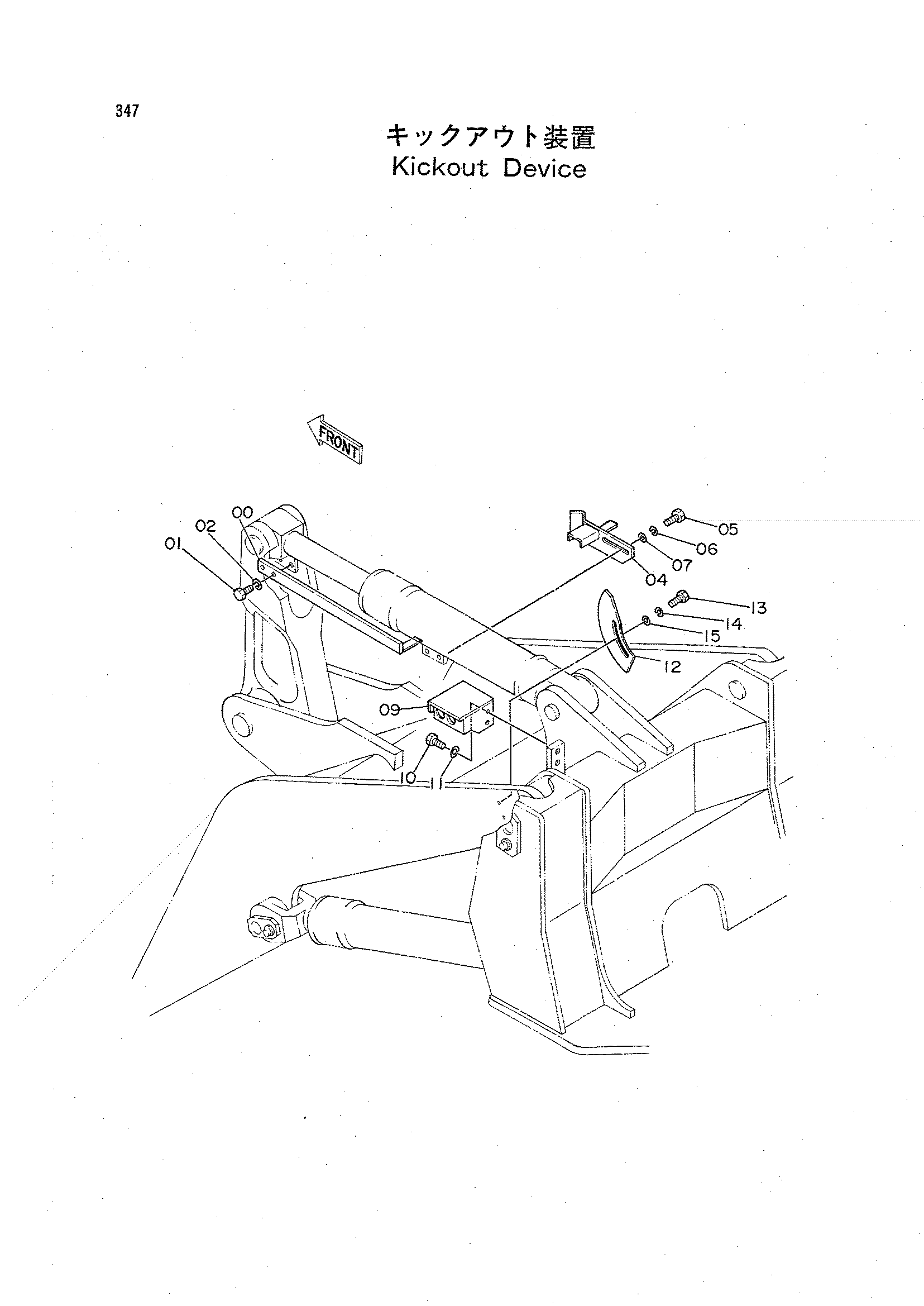

Заводская схема «Киккоут устройство» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9730543 | Штанга | 1 |
| 00 | 9736275 | Штанга | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 04 | 9730059 | Кронштейн | 1 |
| 05 | J901225 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 07 | A590112 | Плоская шайба | 2 |
| 09 | 9729675 | Кронштейн | 1 |
| 10 | J901220 | Болт | 2 |
| 11 | A590912 | Пружинная шайба | 2 |
| 12 | 4214593 | Пластина | 1 |
| 13 | J901230 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
