ROPS навес — HITACHI LX70

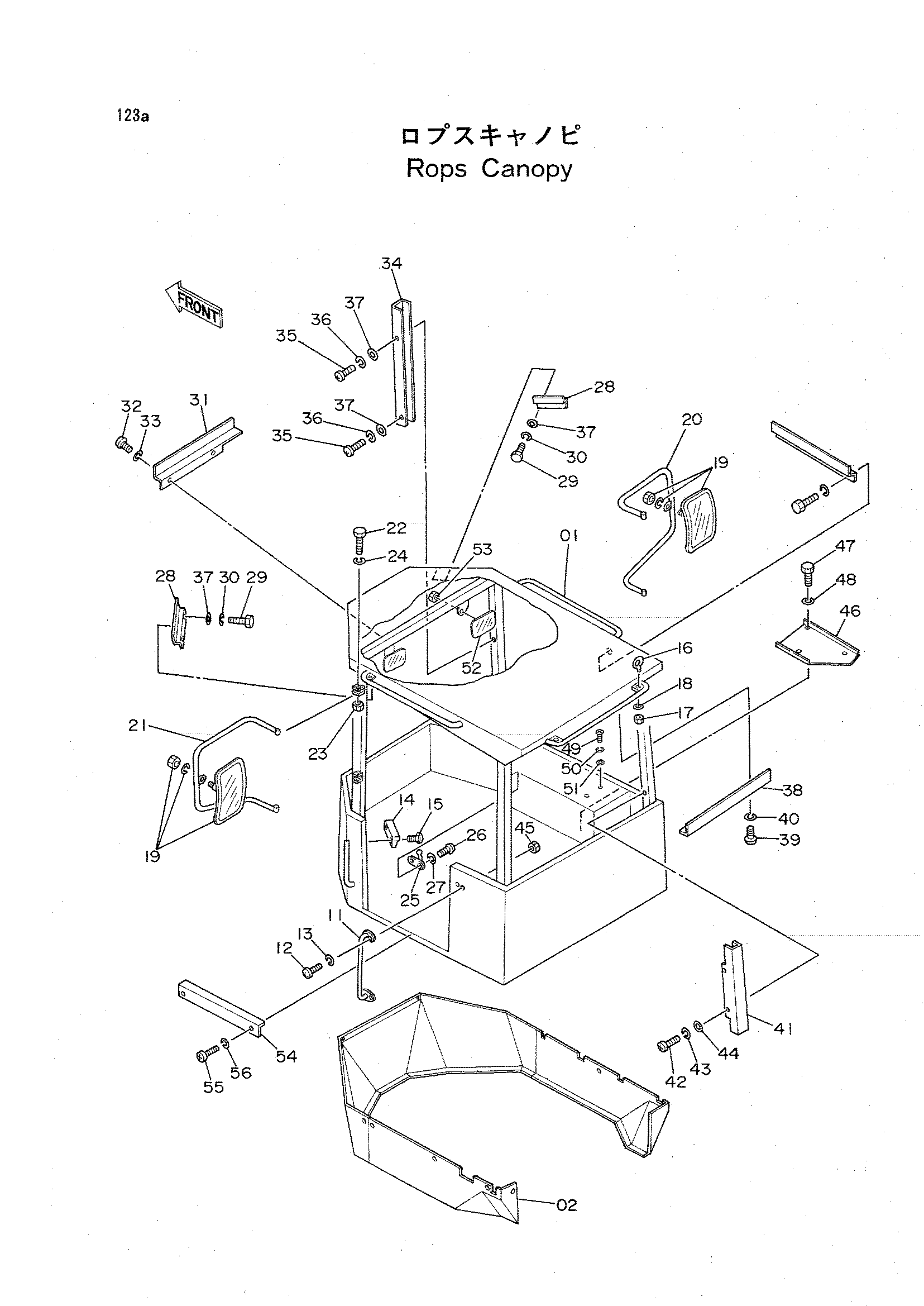

Заводская схема «ROPS навес» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4213383 | Навес в сборе | 1 | |
| 01 | 4232747 | Навес | 1 |
| 11 | 4232748 | Рукоятка | 1 |
| 12 | J900820 | Болт | 4 |
| 13 | A590908 | Пружинная шайба | 4 |
| 14 | 4224099 | Асхтрай | 1 |
| 14 | 4263403 | Асхтрай | 1 |
| 15 | M470406 | Винт | 3 |
| 16 | 960821 | Болт проушина | 4 |
| 17 | J950012 | Гайка | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | 4093058 | Зеркало | 2 |
| 20 | 4224101 | Стойка | 1 |
| 21 | 4224100 | Стойка | 1 |
| 22 | J901045 | Болт | 4 |
| 23 | J950010 | Гайка | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | 4224092 | Крюк | 1 |
| 26 | M430513 | Винт | 2 |
| 27 | A590905 | Пружинная шайба | 2 |
| 28 | 4232749 | Крышка | 2 |
| 29 | J900610 | Болт | 4 |
| 30 | A590906 | Пружинная шайба | 4 |
| 31 | 4232750 | Крышка | 1 |
| 32 | M430613 | Винт | 4 |
| 33 | A590906 | Пружинная шайба | 4 |
| 34 | 4224090 | Крышка | 1 |
| 35 | M430613 | Винт | 5 |
| 36 | A590906 | Пружинная шайба | 5 |
| 37 | A590106 | Плоская шайба | 9 |
| 38 | 4232751 | Крышка | 1 |
| 39 | M430613 | Винт | 4 |
| 40 | A590906 | Пружинная шайба | 4 |
| 41 | 4232752 | Крышка | 1 |
| 42 | M430613 | Винт | 4 |
| 43 | A590906 | Пружинная шайба | 4 |
| 44 | A590106 | Плоская шайба | 4 |
| 45 | M500807 | Гайка | 4 |
| 46 | 4232109 | Крышка | 1 |
| 47 | J900820 | Болт | 3 |
| 48 | A590908 | Пружинная шайба | 3 |
| 49 | M430616 | Винт | 6 |
| 50 | A590906 | Пружинная шайба | 6 |
| 51 | A590106 | Плоская шайба | 6 |
| 52 | 4232102 | Зеркало | 2 |
| 53 | 4232103 | Гайка | 2 |
| 54 | 4232753 | Крышка | 1 |
| 55 | M430610 | Винт | 2 |
| 56 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
