Кондиционер (3) <ROPS кабина, 1-стальной кабина> — HITACHI LX70

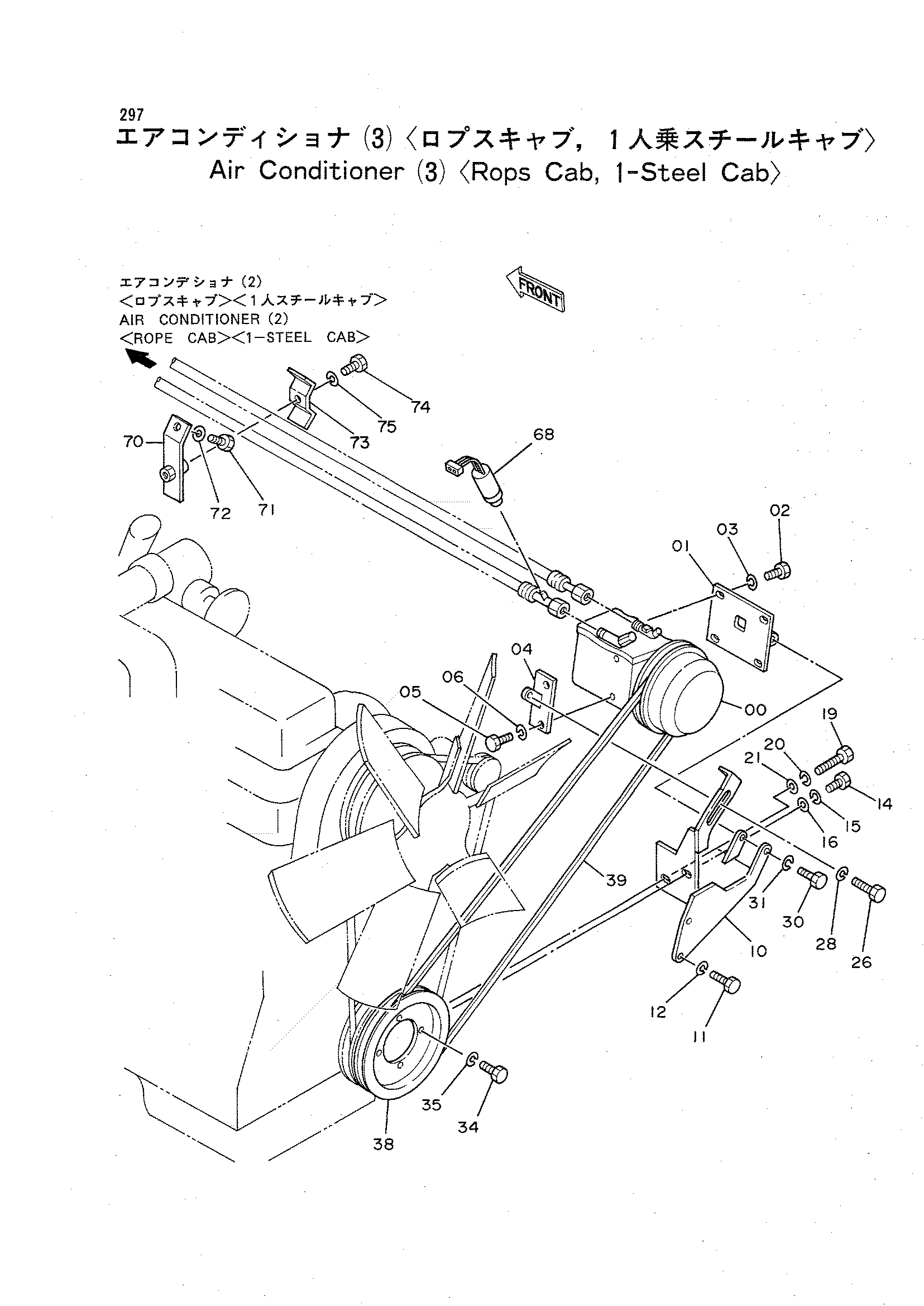

Заводская схема «Кондиционер (3) <ROPS кабина, 1-стальной кабина>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4242344 | Компрессор | 1 |
| 01 | 9732542 | Кронштейн | 1 |
| 02 | J900820 | Болт | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | 9732543 | Кронштейн | 1 |
| 05 | J900820 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 10 | 7020948 | Кронштейн | 1 |
| 11 | M111036 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 14 | M111025 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 19 | M111056 | Болт | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 26 | J900845 | Болт | 1 |
| 28 | A590908 | Пружинная шайба | 1 |
| 30 | J900825 | Болт | 2 |
| 31 | A590908 | Пружинная шайба | 2 |
| 34 | J900820 | Болт | 4 |
| 35 | A590908 | Пружинная шайба | 4 |
| 38 | 3048691 | Шкив | 1 |
| 39 | 4242342 | Ремень V | 1 |
| 68 | 3041665 | Датчик давления | 1 |
| 70 | 9731897 | Кронштейн | 1 |
| 71 | J900820 | Болт | 1 |
| 72 | A590908 | Пружинная шайба | 1 |
| 73 | 4202103 | Хомут | 1 |
| 74 | J901245 | Болт | 1 |
| 75 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
