Крышка двигателя — HITACHI LX70

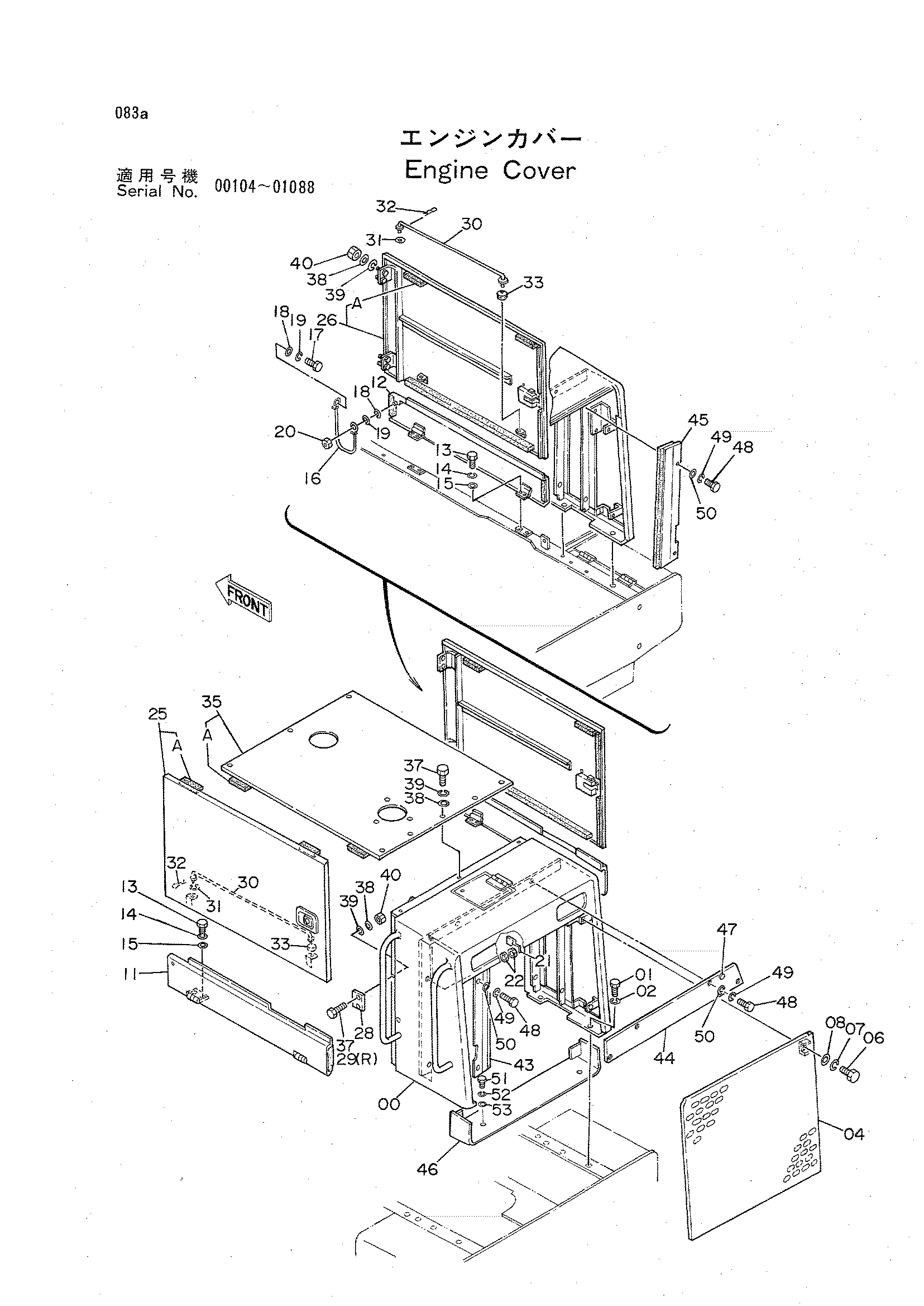

Заводская схема «Крышка двигателя» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6009541	Крышка двигатель	1
01	J901225	Болт	4
02	A590912	Пружинная шайба	4
04	7020225	Решётка	1
06	J901020	Болт	4
07	A590910	Пружинная шайба	4
08	A590110	Плоская шайба	4
11	8040969	Крышка	1
12	8040970	Крышка	1
13	J900612	Болт	8
14	A590906	Пружинная шайба	8
15	4144838	Шайба	8
16	4229656	Канат провод	2
17	J900616	Болт	2
18	A590106	Плоская шайба	4
19	A590906	Пружинная шайба	4
20	M500605	Гайка	2
21	4210556	Ограничитель	2
22	J950010	Гайка	4
25	7020211	Дверь	1
25A	4254144	Резиновая подушка	2
26	7020212	Дверь	1
26A	4254144	Резиновая подушка	2
28	4183233	Ограничитель	2
29	J901232	Болт	2
30	9707254	Стойка	2
31	A590112	Плоская шайба	2
32	4022699	Стопорный палец	2
33	94-2806	Резиновая втулка	2
35	7019308	Крышка	1
35A	4254144	Резиновая подушка	4
37	J901225	Болт	10
38	A590112	Плоская шайба	20
39	A590912	Пружинная шайба	20
40	J950012	Гайка	12
43	9731940	Крышка	1
44	9728371	Крышка	1
45	9731941	Крышка	1
46	8041088	Крышка	1
47	94-2805	Резиновая втулка	1
48	J901220	Болт	8
49	A590912	Пружинная шайба	8
50	A590112	Плоская шайба	8
51	J901016	Болт	2
52	A590910	Пружинная шайба	2
53	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
