HST управление трубопроводы (1) — HITACHI LX70

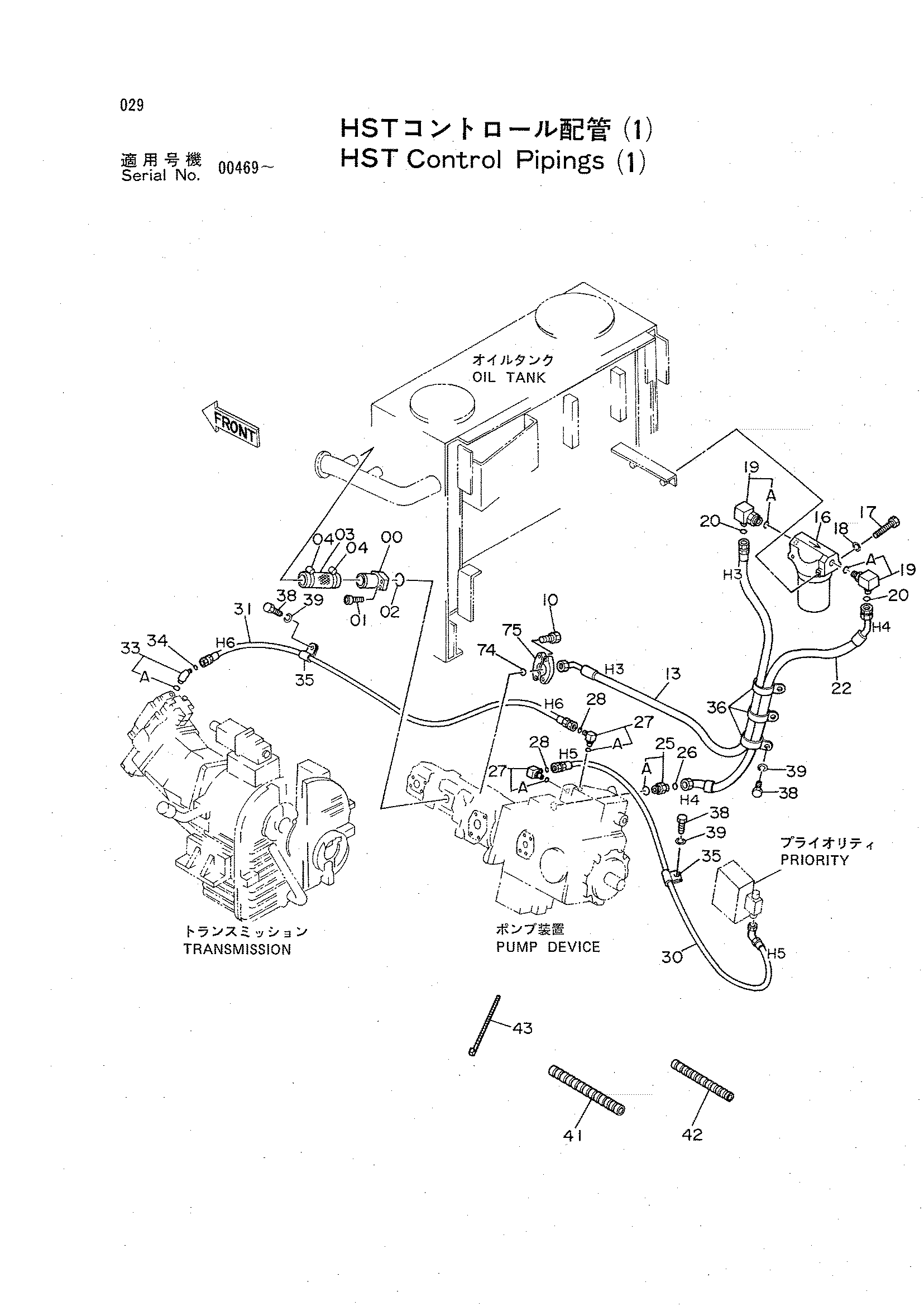

Заводская схема «HST управление трубопроводы (1)» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9730057 | Всасывающая трубка | 1 |
| 01 | M340630 | Болт с внутренним шестигранником | 4 |
| 02 | A811035 | Уплотнительное кольцо | 1 |
| 03 | 4506540 | Шланг | 1 |
| 04 | 4174533 | Хомут шланга | 2 |
| 10 | M340620 | Болт с внутренним шестигранником | 4 |
| 13 | 4252811 | Шланг | 1 |
| 16 | 4253232 | Масляный фильтр | 1 |
| 17 | J901095 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | 4200580 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 2 |
| 22 | 4229888 | Шланг | 1 |
| 25 | 4215579 | Адаптер | 1 |
| 25A | U12547U | Уплотнительное кольцо | 1 |
| 26 | 4138938 | Уплотнительное кольцо | 1 |
| 27 | 4187189 | Угловой штуцер | 2 |
| 27A | 4510185 | Уплотнительное кольцо | 1 |
| 28 | 4154235 | Уплотнительное кольцо | 2 |
| 30 | 4229889 | Шланг | 1 |
| 31 | 4228775 | Шланг | 1 |
| 33 | 4215948 | Угловой штуцер | 1 |
| 33A | R26448R | Уплотнительное кольцо | 1 |
| 34 | 4154235 | Уплотнительное кольцо | 1 |
| 35 | 4190253 | Зажим | 2 |
| 36 | 4190266 | Зажим | 3 |
| 38 | J901014 | Болт | 5 |
| 39 | A590910 | Пружинная шайба | 5 |
| 41 | 4044420 | Защитный кожух | 4 |
| 42 | 4133527 | Защитный кожух | 7 |
| 43 | 4121859 | Ленточный зажим | 5 |
| 74 | 4510167 | Уплотнительное кольцо | 1 |
| 75 | 4254459 | Разъёмный фланец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
