Передний консоль <открытый платформ навес> — HITACHI LX70

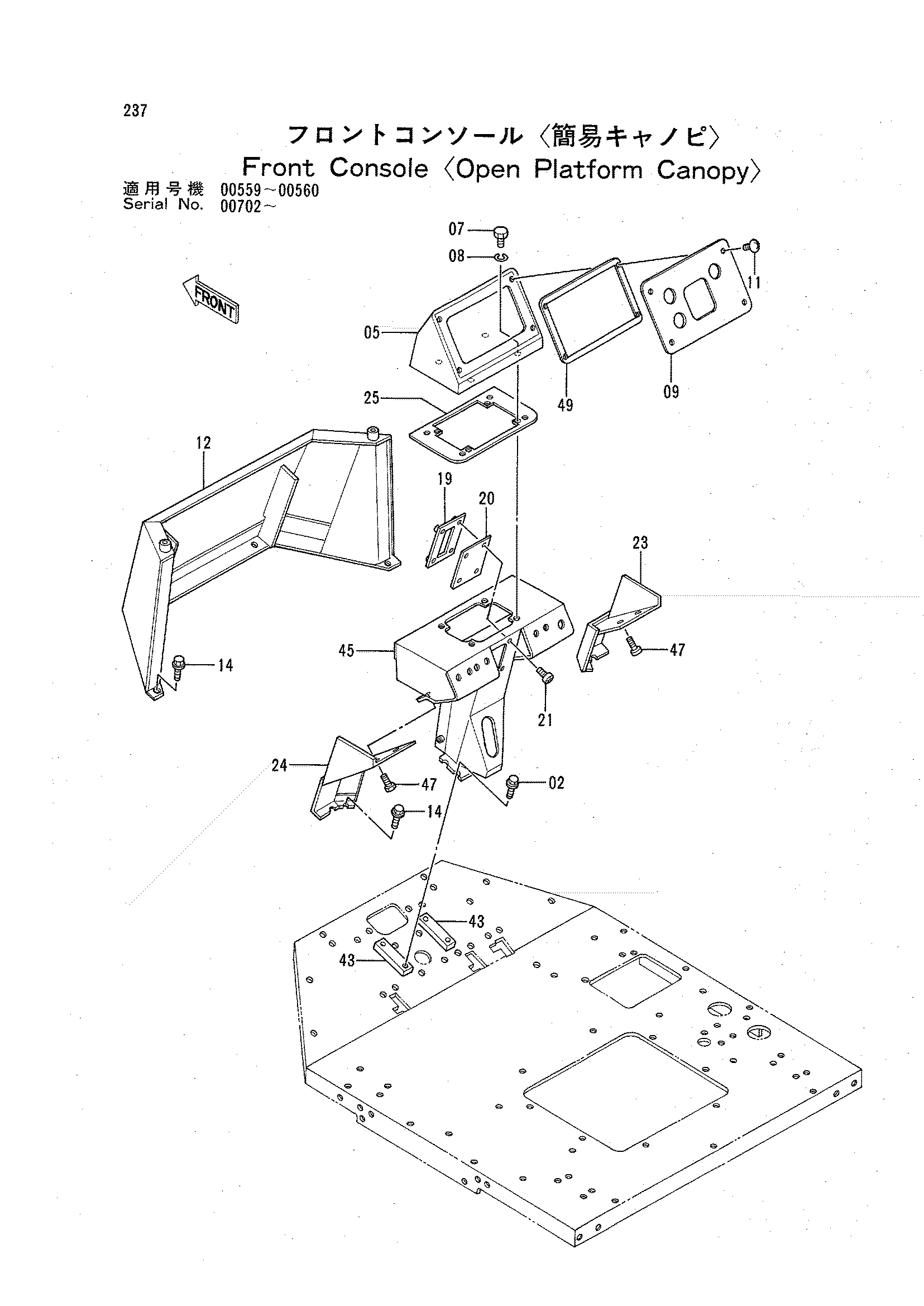

Заводская схема «Передний консоль <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J021030 | Болт с шайбой | 4 |
| 05 | 7020410 | Короб измеритель | 1 |
| 07 | J900820 | Болт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | 8043539 | Панель | 1 |
| 11 | J650614 | Винт | 4 |
| 12 | 7022043 | Крышка | 1 |
| 14 | J021030 | Болт с шайбой | 6 |
| 19 | 9729145 | Пластина | 1 |
| 20 | 4214868 | Резиновая прокладка | 1 |
| 21 | J650420 | Винт | 4 |
| 23 | 7020908 | Крышка | 1 |
| 24 | 7020909 | Крышка | 1 |
| 25 | 4280352 | Манжета резиновый | 1 |
| 43 | 4241777 | Пластина | 2 |
| 45 | 6010658 | Крышка | 1 |
| 47 | J650614 | Винт | 8 |
| 49 | 4247768 | Манжета резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
