Глушитель — HITACHI LX70

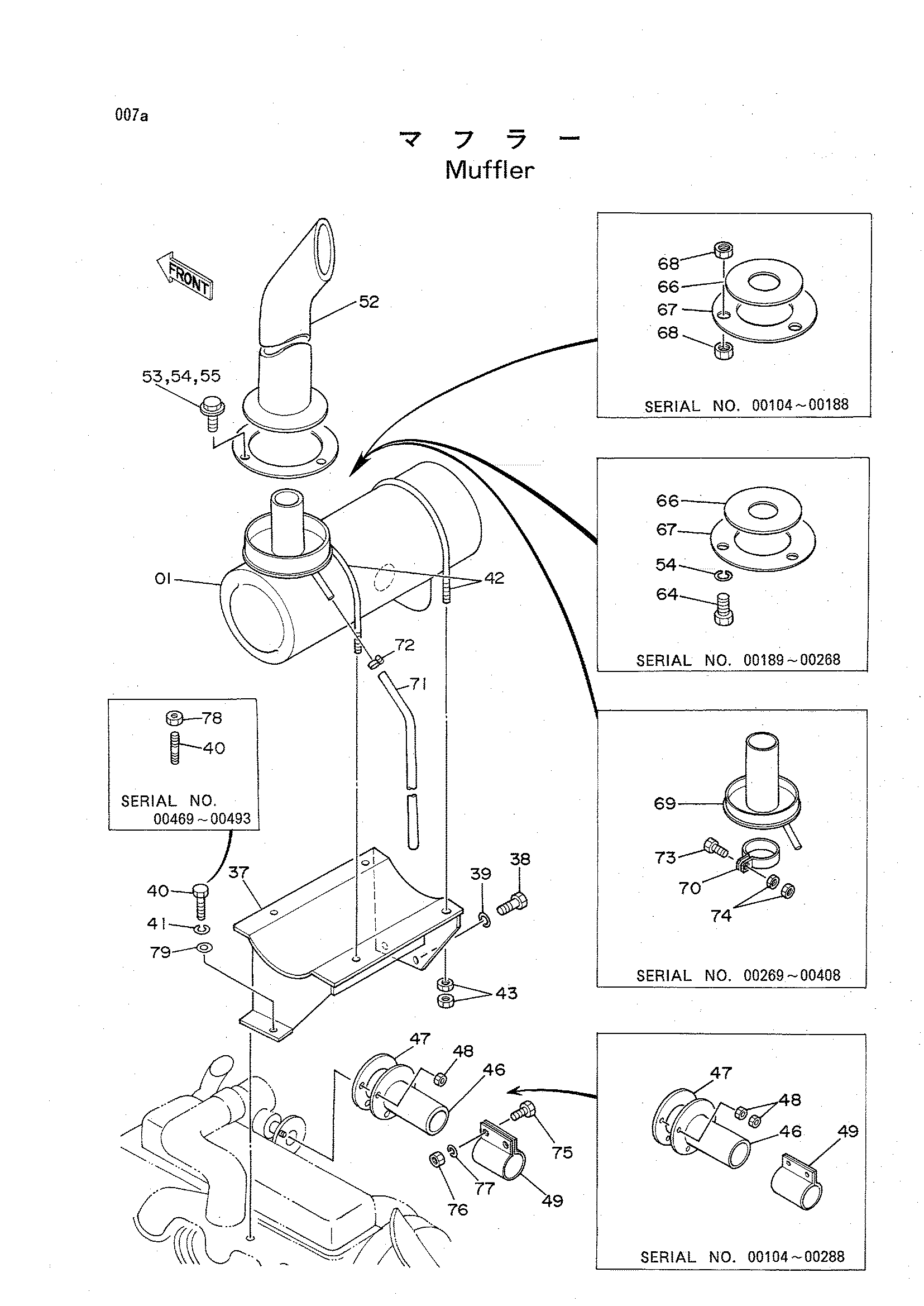

Заводская схема «Глушитель» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4183104 замена: 4259226	Глушитель	1
01	4259226	Глушитель	1
37	7016425	Кронштейн	1
37	7024228	Кронштейн	1
38	M111025	Болт	2
39	A590910	Пружинная шайба	2
40	J900816 замена: 4268400	Болт	2
40	J900816 замена: 4030364	Болт	2
40	4268400	Болт шпилька	2
40	M111020 замена: M111022	Болт	2
40	M111020 замена: A590110	Болт	2
40	M111022	Болт	2
41	A590908	Пружинная шайба	2
41	A590910	Шайба	2
42	4183250	U-образный болт	2
43	M520010	Гайка	4
46	9724579	Трубка	1
46	9724579	Трубка	1
46	9735192	Трубка	1
46	9735192	Трубка	1
47	4181536 замена: 4188758	Прокладка	1
47	4188758	Манжета	1
47	4188758	Манжета	1
47	4263386	Прокладка	1
47	4263386	Прокладка	1
48	M520807 замена: 4252898	Гайка	6
48	4252898	U-образная гайка	3
49	4141400 замена: 4213017	Лента	1
49	4141400 замена: J901240	Лента	1
49	4141400 замена: M520012	Лента	1
49	4141400 замена: A590912	Лента	1
49	4213017	Хомут	1
52	7017466	Выпускная труба	1
53	M261050	Болт	3
53	J901025 замена: J021025	Болт	3
53	J021025	Болт с шайбой	3
54	A590910	Пружинная шайба	3
54	A590910	Пружинная шайба	3
54	A590910	Пружинная шайба	6
55	A590110	Плоская шайба	3
64	J901018	Болт	3
66	4248396	Манжета	1
67	4248347	Пластина	1
68	J950010	Гайка	6
69	9734376	Выпускная труба	1
70	4254551	Хомут	1
71	4247945	Шланг	1
72	4508575	Хомут шланга	1
73	J900825	Болт	1
74	M520807	Гайка	2
75	J901240	Болт	2
76	M520012	Гайка	2
77	A590912	Пружинная шайба	2
78	4030364	Гайка	2
79	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
