Погрузчик трубопроводы (рама): 1 — HITACHI LX70

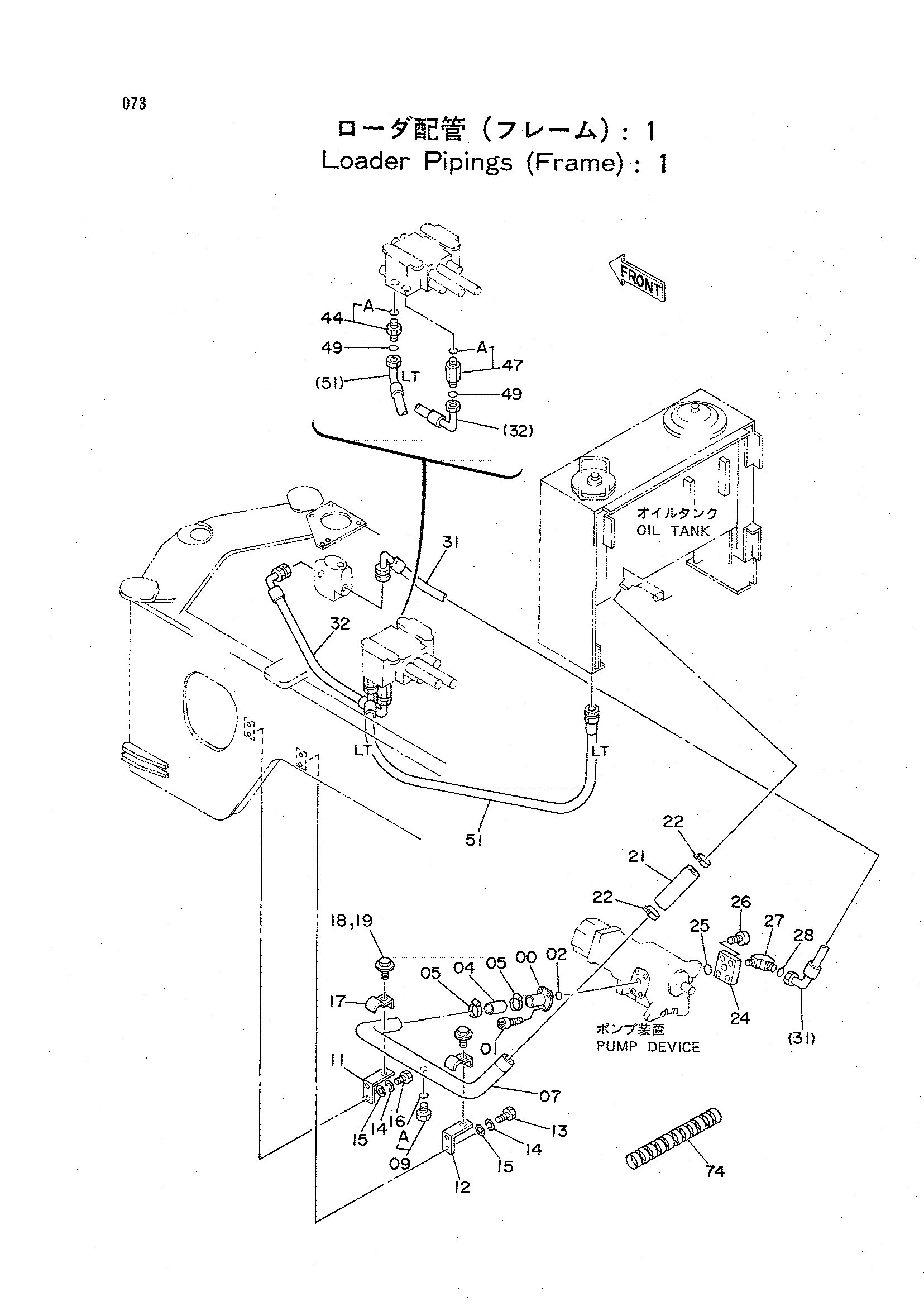

Заводская схема «Погрузчик трубопроводы (рама): 1» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9730058 | Всасывающая трубка | 1 |
| 01 | M341036 | Болт с внутренним шестигранником | 4 |
| 02 | A811040 | Уплотнительное кольцо | 1 |
| 04 | 4120266 | Резиновый шланг | 1 |
| 05 | 4159683 | Хомут шланга | 2 |
| 07 | 8041646 | Всасывающая трубка | 1 |
| 09 | 4174546 | Пробка | 1 |
| 09A | U10778U | Уплотнительное кольцо | 1 |
| 11 | 4221867 | Кронштейн | 1 |
| 12 | 4221866 | Кронштейн | 1 |
| 13 | J901035 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | A590110 | Плоская шайба | 4 |
| 16 | J901040 | Болт | 2 |
| 17 | 4053697 | Хомут трубки | 2 |
| 18 | J901270 замена: J011270 | Болт | 2 |
| 18 | J011270 | Болт с шайбой | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 21 | 4081954 | Резиновый шланг | 1 |
| 22 | 4152703 | Хомут шланга | 2 |
| 24 | 4221428 | Блок | 1 |
| 25 | A811035 | Уплотнительное кольцо | 1 |
| 26 | M341025 | Болт с внутренним шестигранником | 4 |
| 27 | 4189423 | Угловой штуцер | 1 |
| 28 | 4187308 | Уплотнительное кольцо | 1 |
| 31 | 4221242 | Шланг | 1 |
| 32 | 4229864 | Шланг | 1 |
| 44 | 4189409 | Адаптер | 1 |
| 44A | 4510188 | Уплотнительное кольцо | 1 |
| 47 | 4207591 | Адаптер | 1 |
| 47A | 4044013 | Уплотнительное кольцо | 1 |
| 49 | 4187308 | Уплотнительное кольцо | 2 |
| 51 | 4235275 | Шланг | 1 |
| 74 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
