Навесное оборудование трубопроводы — HITACHI LX70

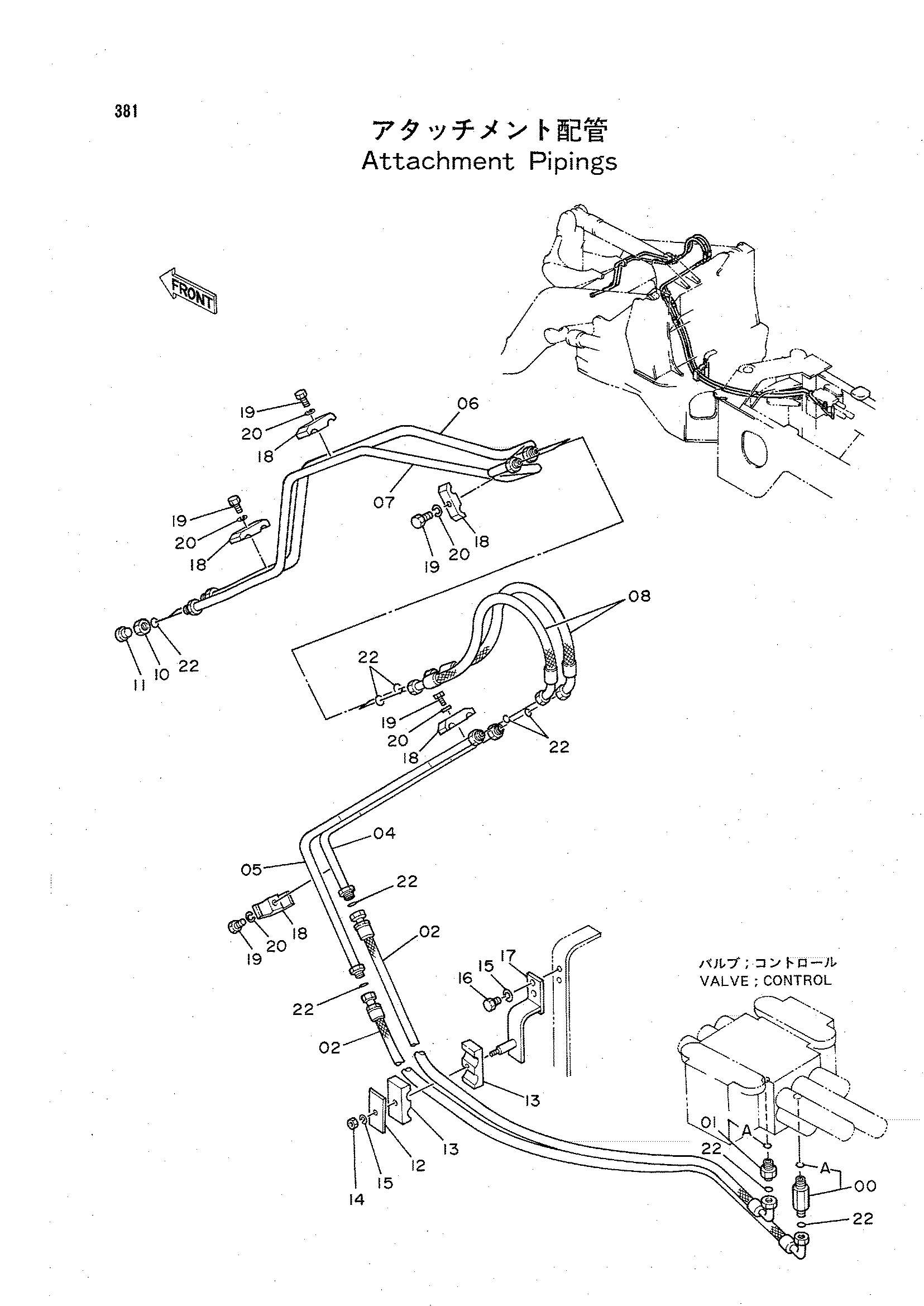

Заводская схема «Навесное оборудование трубопроводы» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209846 | Адаптер | 1 |
| 00A | 4044013 | Уплотнительное кольцо | 1 |
| 01 | 4189407 | Адаптер | 1 |
| 01A | 4044013 | Уплотнительное кольцо | 1 |
| 02 | 4215605 | Шланг | 2 |
| 04 | 8040729 | Трубка | 1 |
| 05 | 8040730 | Трубка | 1 |
| 06 | 8042617 | Трубка | 1 |
| 07 | 8042618 | Трубка | 1 |
| 08 | 4215604 | Шланг | 2 |
| 10 | 4187175 | Гайка унион | 2 |
| 11 | 4209916 | Пробка | 2 |
| 12 | 4214749 | Пластина | 1 |
| 13 | 4226730 | Хомут | 2 |
| 14 | J950010 | Гайка | 1 |
| 15 | A590910 | Пружинная шайба | 3 |
| 16 | J901020 | Болт | 2 |
| 17 | 9730755 | Кронштейн | 1 |
| 18 | 4189858 | Хомут трубки | 5 |
| 19 | J901250 | Болт | 5 |
| 20 | A590912 | Пружинная шайба | 5 |
| 22 | 4138938 | Уплотнительное кольцо | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
