Дверь защёлка (левый) — HITACHI LX70

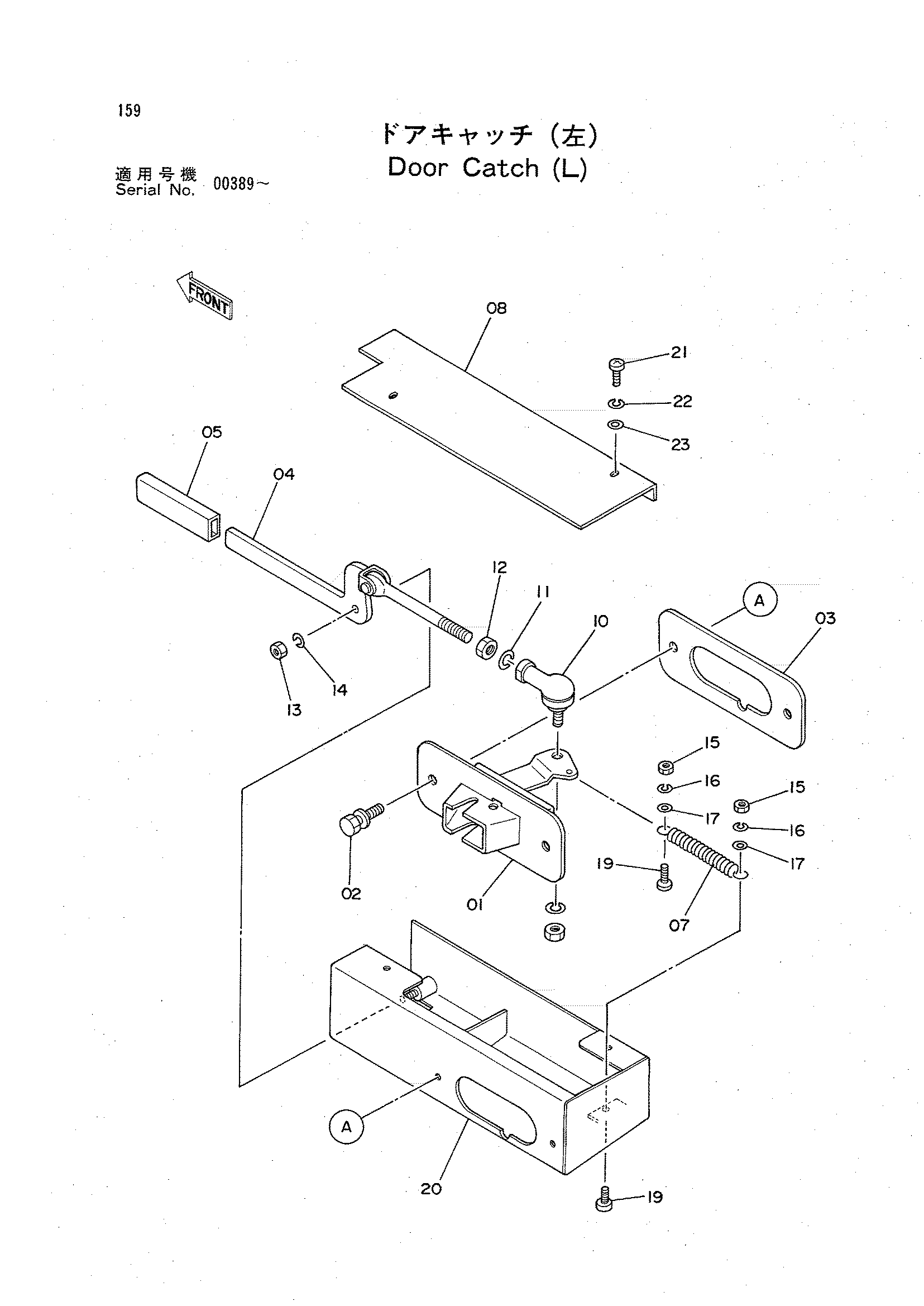

Заводская схема «Дверь защёлка (левый)» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4263404 | Дверь защёлка | 1 | |
| 01 | 4263405 | Защёлка | 1 |
| 02 | J011025 | Болт с шайбой | 2 |
| 03 | 4224143 | Манжета | 1 |
| 04 | 4263407 | Рычаг | 1 |
| 05 | 4224146 | Крышка | 1 |
| 07 | 4273715 | Пружина коил | 1 |
| 08 | 4263408 | Крышка | 1 |
| 10 | 4056018 | Шарнир | 1 |
| 11 | J251008 | Пружинная шайба | 1 |
| 12 | M500807 | Гайка | 1 |
| 13 | 4045245 | U-образная гайка | 1 |
| 14 | A590906 | Пружинная шайба | 1 |
| 15 | M500504 | Гайка | 2 |
| 16 | A590905 | Пружинная шайба | 2 |
| 17 | A590105 | Плоская шайба | 2 |
| 19 | M430516 | Винт | 2 |
| 20 | 4263406 | Кронштейн | 1 |
| 21 | M430613 | Винт | 3 |
| 22 | A590906 | Пружинная шайба | 3 |
| 23 | A590106 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
