Гидроцилиндр рулевого управления — HITACHI LX70

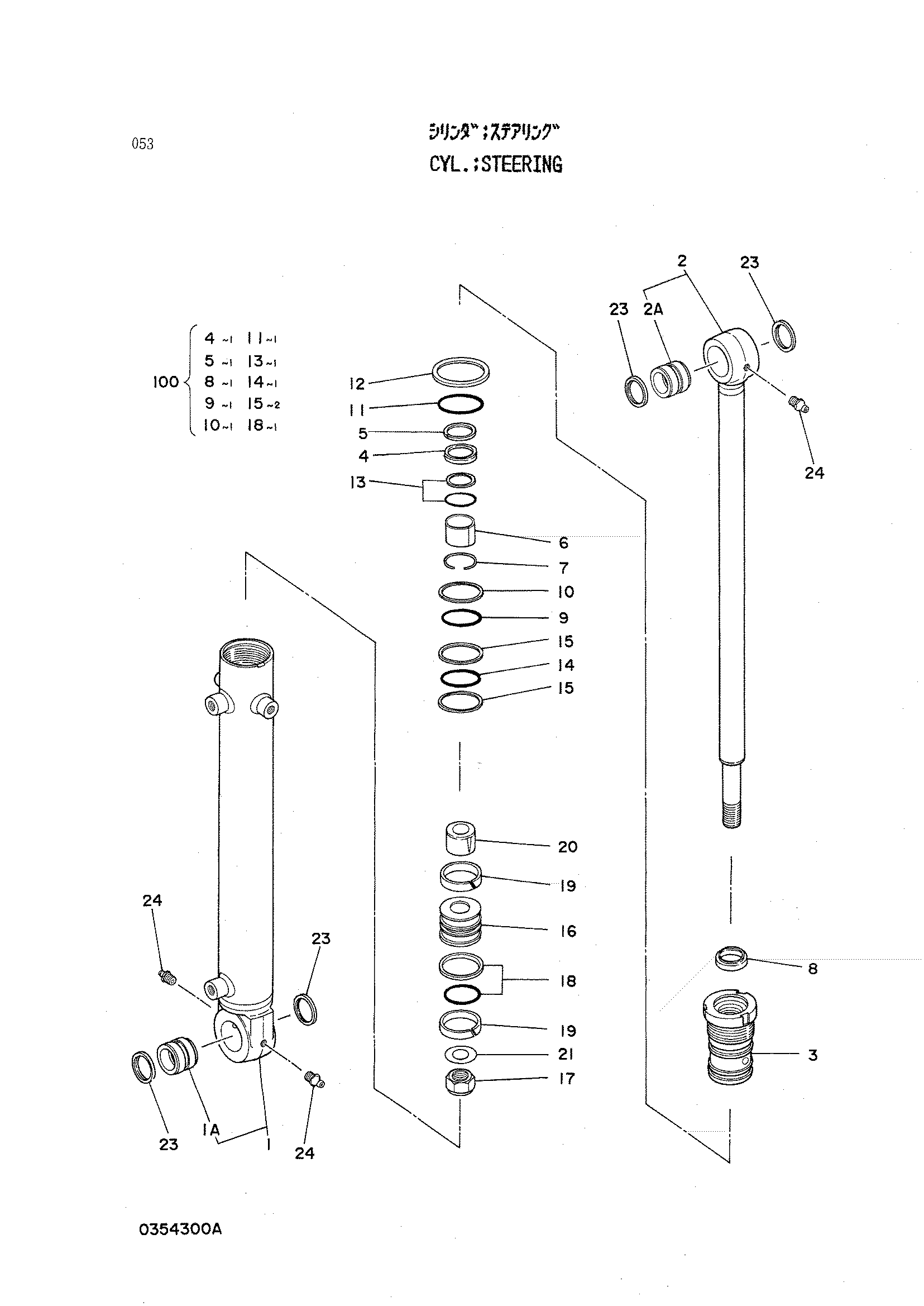

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 4216186 | Гидроцилиндр рулевого управления | 1 |
| 1 | 4239096 | Труба гидроцилиндра | 1 |
| 1A | 0341214 | Втулка пальца | 1 |
| 2 | 4239097 | Шток поршня | 1 |
| 2A | 0341214 | Втулка пальца | 1 |
| 3 | 0354301 | Головка гидроцилиндра | 1 |
| 4 | 0341206 | U-образная манжета | 1 |
| 5 | 0341207 | Опорное кольцо | 1 |
| 6 | 0109505 | Втулка | 1 |
| 7 | 0341204 | Стопорное кольцо | 1 |
| 8 | 0293104 | Грязесъёмное кольцо | 1 |
| 9 | A811055 | Уплотнительное кольцо | 1 |
| 10 | 0354302 | Опорное кольцо | 1 |
| 11 | A810060 | Уплотнительное кольцо | 1 |
| 12 | 0354303 | Стопорная шайба | 1 |
| 13 | 0341205 | Уплотнительное кольцо | 1 |
| 14 | A811050 | Уплотнительное кольцо | 1 |
| 15 | 0354304 | Опорное кольцо | 2 |
| 16 | 0354305 | Поршень | 1 |
| 17 | 0105507 | U-образная гайка | 1 |
| 18 | 0354306 | Уплотнительное кольцо | 1 |
| 19 | 0354307 | Направляющее кольцо | 2 |
| 20 | 0354308 | Амортизирующий подшипник | 1 |
| 21 | 992695 | Регулировочная шайба | 1 |
| 23 | 0341215 | Грязесъёмное кольцо | 4 |
| 24 | J75481 | Штуцер | 1 |
| 100 | 4236000 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
