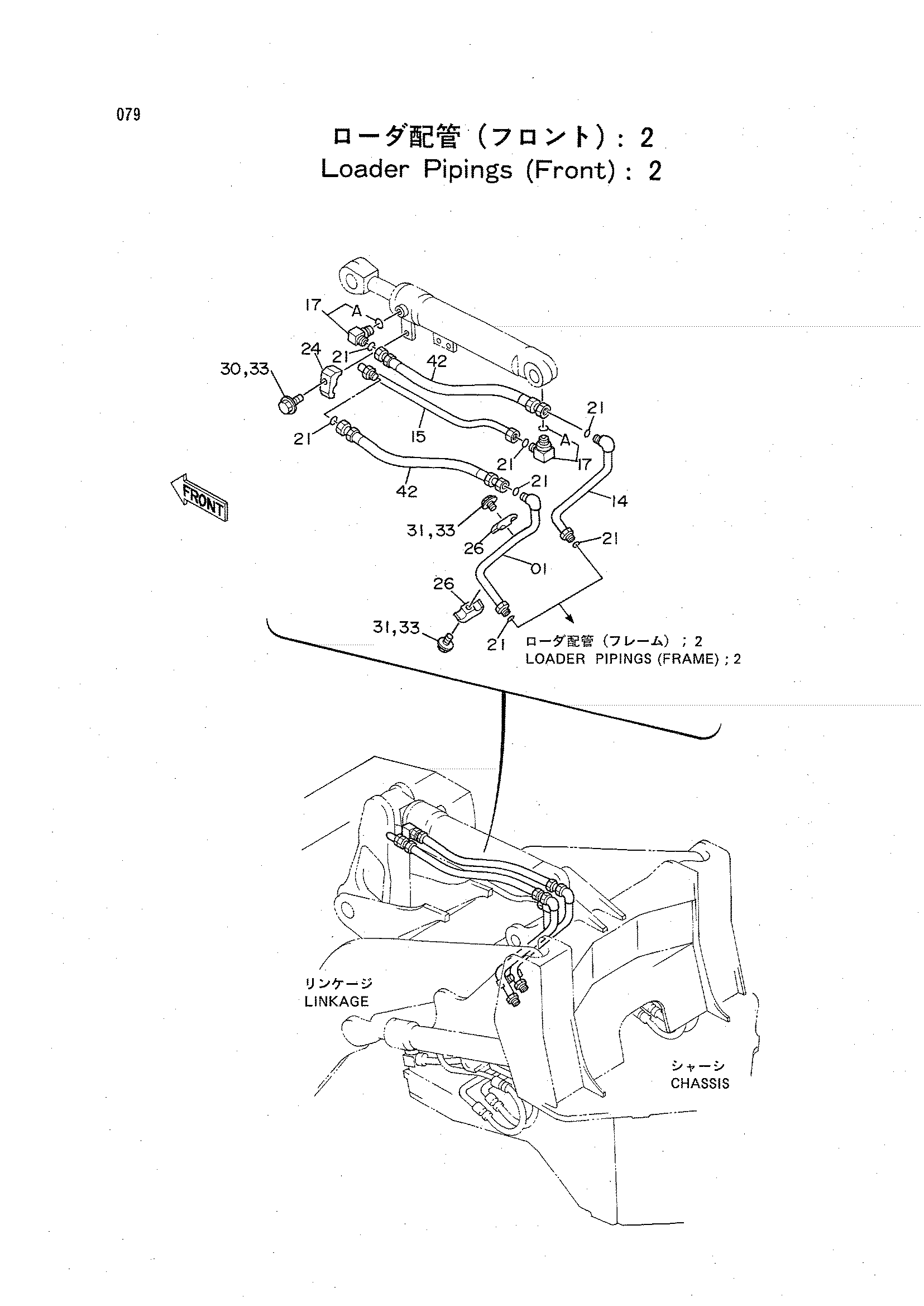

Погрузчик трубопроводы (передний): 2 — HITACHI LX70
Заводская схема «Погрузчик трубопроводы (передний): 2» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8041233 | Трубка | 1 |
| 14 | 8041234 | Трубка | 1 |
| 15 | 8041235 | Трубка | 1 |
| 17 | 4187192 | Угловой штуцер | 2 |
| 17A | U12547U | Уплотнительное кольцо | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 7 |
| 24 | 4190125 | Хомут трубки | 1 |
| 26 | 4189859 | Хомут трубки | 2 |
| 30 | J901245 замена: J011245 | Болт | 1 |
| 30 | J011245 | Болт с шайбой | 1 |
| 31 | J901255 замена: J011255 | Болт | 2 |
| 31 | J011255 | Болт с шайбой | 2 |
| 33 | A590912 | Пружинная шайба | 3 |
| 42 | 4224406 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
