Рулевое управление устройство <открытый платформ навес> — HITACHI LX70

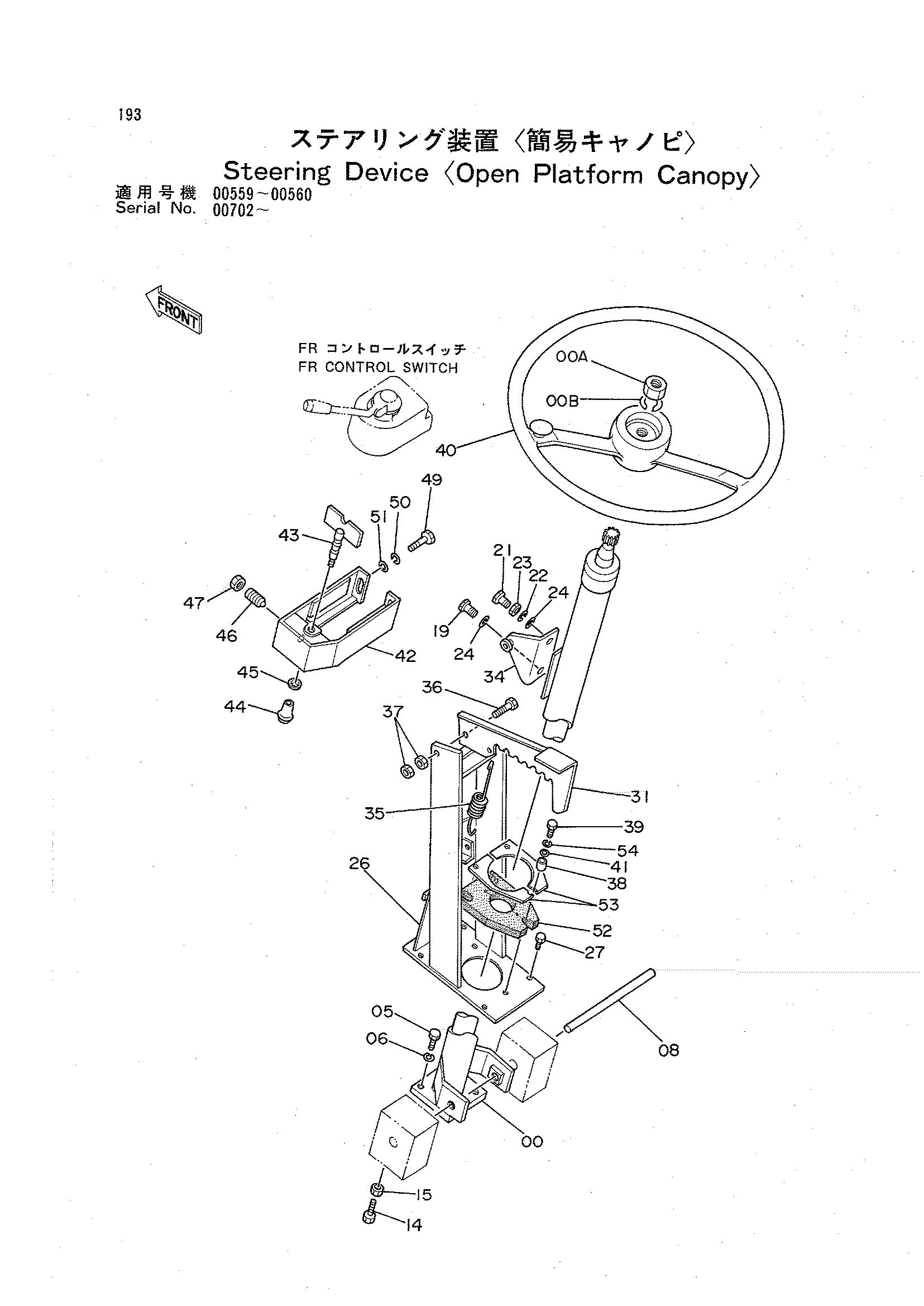

Заводская схема «Рулевое управление устройство <открытый платформ навес>» для HITACHI LX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4260360 | Колумн в сборе | 1 |
| 00A | J952014 | Гайка | 1 |
| 00B | A590914 | Пружинная шайба | 1 |
| 05 | 19H1732 | Болт | 4 |
| 06 | J21383 | Пружинная шайба | 4 |
| 08 | 4245470 | Палец | 1 |
| 14 | M261040 | Болт | 2 |
| 15 | J950010 | Гайка | 2 |
| 19 | J901020 | Болт | 1 |
| 21 | M261036 | Болт | 1 |
| 22 | A590910 | Пружинная шайба | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | A590110 | Плоская шайба | 2 |
| 26 | 7019076 | Стойка | 1 |
| 27 | J011025 | Болт с шайбой | 4 |
| 31 | 3040092 | Кронштейн | 1 |
| 34 | 9728306 | Ограничитель | 1 |
| 35 | 4189184 | Пружина растяжения | 1 |
| 36 | M321140 | Болт реамер | 1 |
| 37 | J952010 | Гайка | 2 |
| 38 | 4207159 | Проставка | 3 |
| 39 | J900625 | Болт | 3 |
| 40 | 4226982 | Колесо | 1 |
| 41 | A590106 | Плоская шайба | 3 |
| 42 | 7024229 | Крышка | 1 |
| 43 | 9736853 замена: 9737408 | Ограничитель | 1 |
| 43 | 9737408 | Ограничитель | 1 |
| 43 | 9739944 | Ограничитель | 1 |
| 44 | 4243692 | Ручка | 1 |
| 45 | 4114402 | Шайба | 1 |
| 46 | 4218903 | Детент | 1 |
| 47 | J950012 | Гайка | 1 |
| 49 | J900840 | Болт | 2 |
| 50 | A590908 | Пружинная шайба | 2 |
| 51 | A590108 | Плоская шайба | 2 |
| 52 | 4207157 | Резиновая прокладка | 1 |
| 53 | 4207161 | Пластина | 2 |
| 54 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
