Трансмиссия (2/3) — HITACHI LX70-3

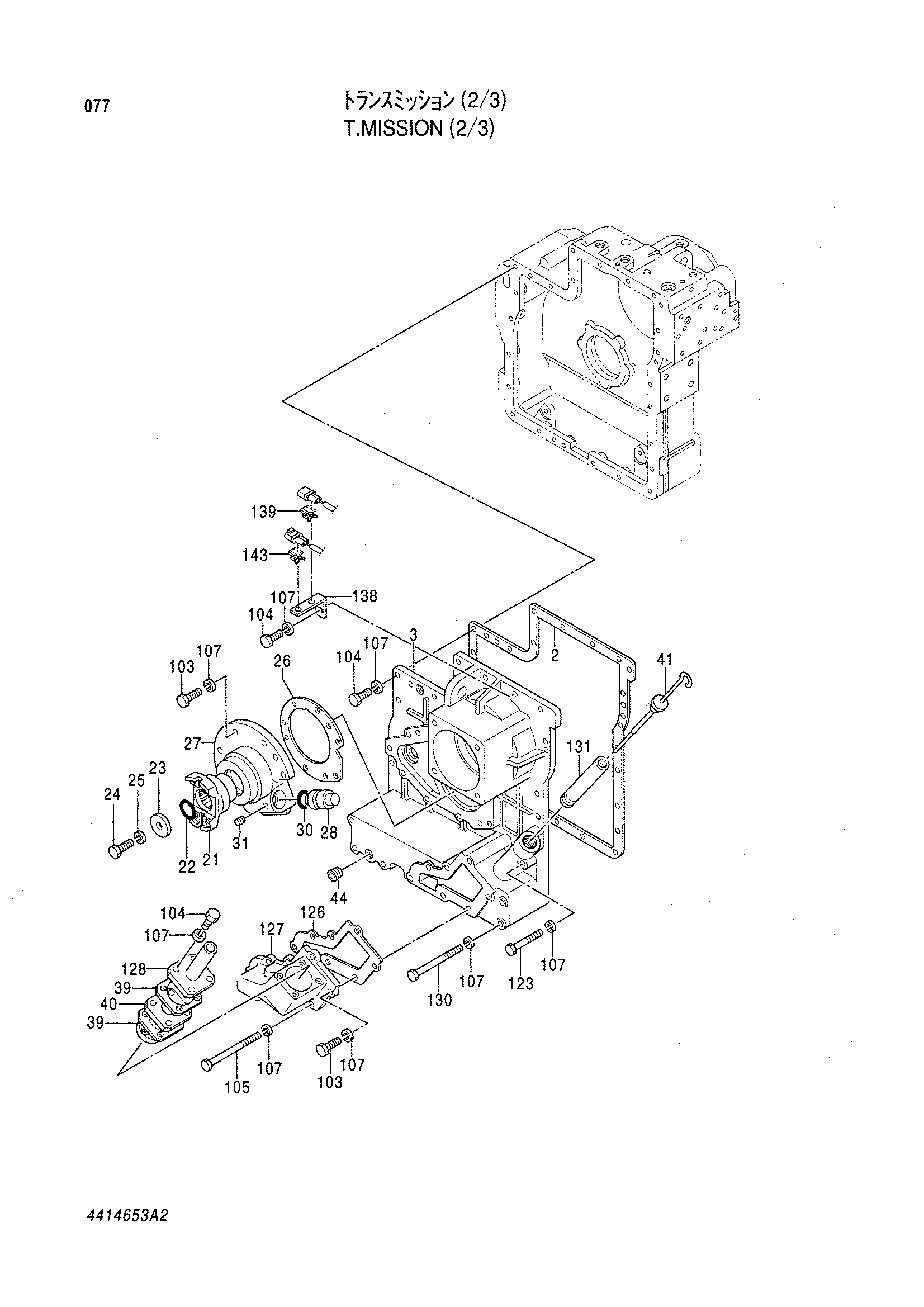

Заводская схема «Трансмиссия (2/3)» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4414653 | Трансмиссия | 1 | |
| 2 | 4437810 | Прокладка | 1 |
| 3 | 4437811 | Крышка | 1 |
| 21 | 4342432 | Фланец | 1 |
| 22 | 4438292 | Уплотнительное кольцо | 1 |
| 23 | 4342365 | Шайба | 1 |
| 24 | M111640 | Болт | 1 |
| 25 | A590916 | Пружинная шайба | 1 |
| 26 | 4437816 | Прокладка | 1 |
| 27 | 4437817 | Корпус | 1 |
| 28 | 4342463 | Втулка | 1 |
| 30 | 4438294 | Уплотнительное кольцо | 1 |
| 31 | 4342376 | Винт | 1 |
| 39 | 4342371 | Прокладка | 2 |
| 40 | 4437819 | Сетчатый фильтр | 1 |
| 41 | 4437820 | Указатель уровня | 1 |
| 44 | 4342370 | Пробка магнит | 1 |
| 103 | J921030 | Болт | 11 |
| 104 | J921035 | Болт | 18 |
| 105 | J921011 | Болт | 3 |
| 107 | A590910 | Пружинная шайба | 38 |
| 123 | J921090 | Болт | 1 |
| 126 | 4342453 | Прокладка | 1 |
| 127 | 4342454 | Крышка | 1 |
| 128 | 4342455 | Трубка | 1 |
| 130 | J921010 | Болт | 5 |
| 131 | 4342457 | Трубка | 1 |
| 138 | 4437830 | Опора | 1 |
| 139 | 4342489 | Зажим | 1 |
| 143 | 4437831 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
