HST основные гидролинии — HITACHI LX70-3

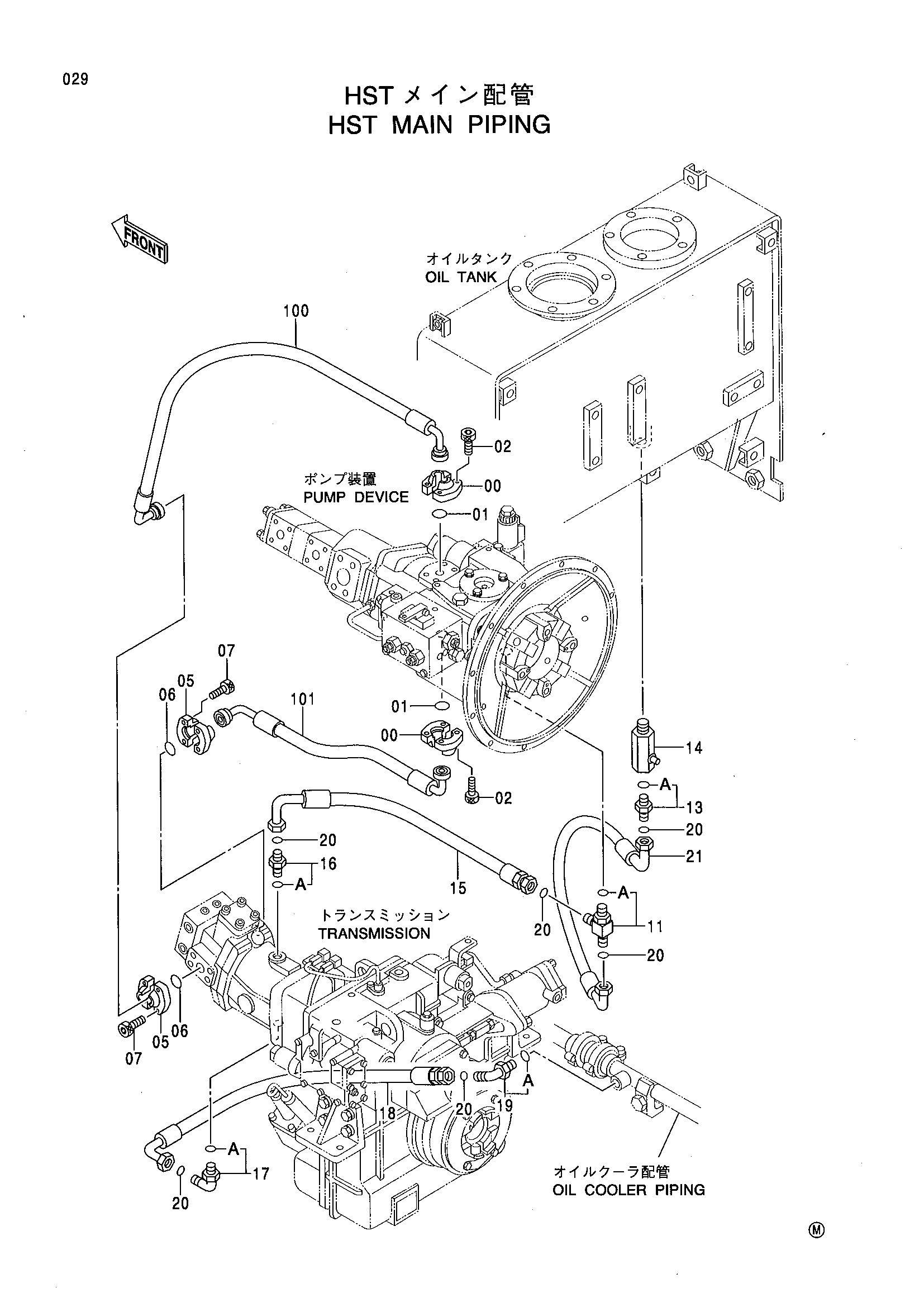

Заводская схема «HST основные гидролинии» для HITACHI LX70-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4506459 | Разъёмный фланец | 4 |
| 01 | 971489 | Уплотнительное кольцо | 2 |
| 02 | 4047038 | Болт с внутренним шестигранником | 8 |
| 05 | 4085560 | Разъёмный фланец | 4 |
| 06 | 966993 | Уплотнительное кольцо | 2 |
| 07 | M341240 | Болт с внутренним шестигранником | 8 |
| 11 | 4207590 | Тройник | 1 |
| 11A | R26906R | Уплотнительное кольцо | 1 |
| 13 | 4189537 | Адаптер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4415432 | Обратный клапан | 1 |
| 15 | 4419647 | Шланг | 1 |
| 16 | 4197530 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4202404 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4217335 | Шланг | 1 |
| 19 | 4157562 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 6 |
| 21 | 4439146 | Шланг | 1 |
| 100 | 4419620 | Шланг | 1 |
| 101 | 4422879 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX70-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
